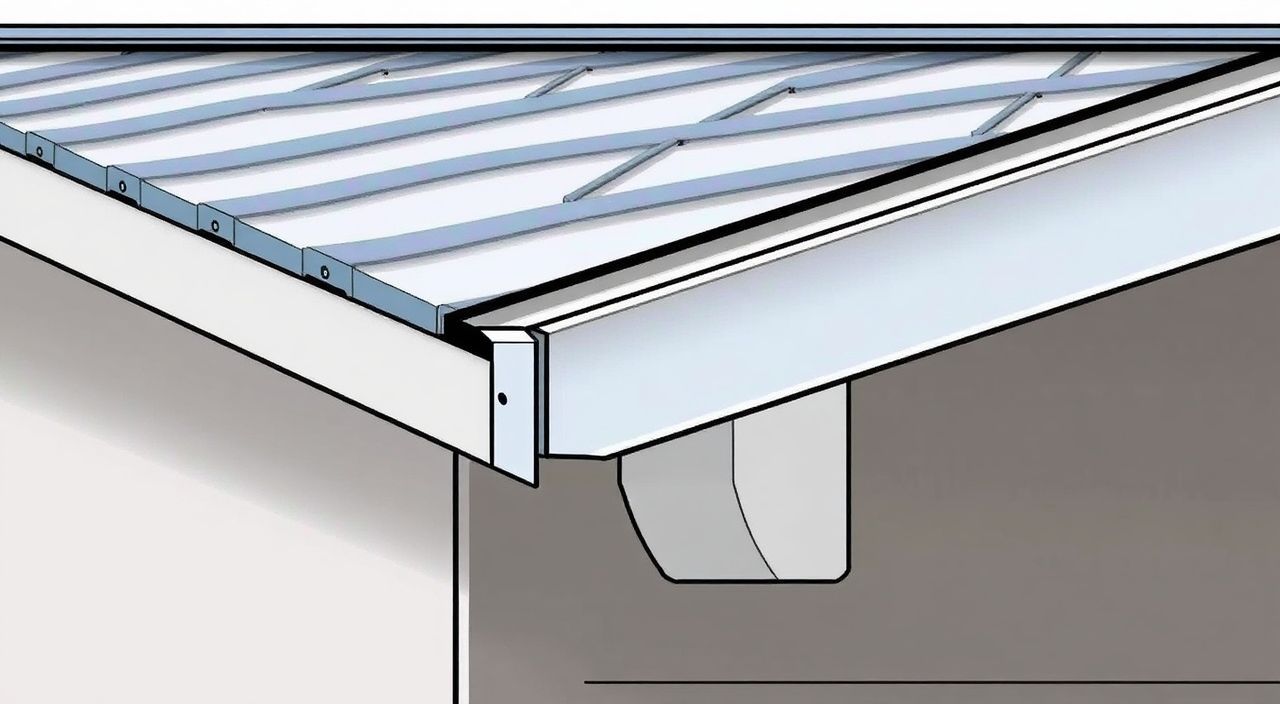

Как крепится карнизная планка под металлочерепицу

Карнизная планка под металлочерепицу — это не просто декоративный элемент, а важнейшая деталь кровельной системы, от которой зависит долговечность всего покрытия. Её задача — защитить торец обрешётки и утеплителя от влаги, пыли и грызуна, а также обеспечить правильный отвод конденсата и снега с края крыши. Если установить её неправильно, даже самая качественная металлочерепица быстро начнёт ржаветь по кромке, а подкровельное пространство — гнить. Поэтому крепление карнизной планки требует внимания к мелочам: типу крепежа, шагу фиксации, совместимости с материалом обрешётки и особенностям профиля металлочерепицы. В этой статье вы найдёте пошаговые инструкции, технические нюансы и проверенные на практике решения — всё, чтобы сделать монтаж без переделок.

Что такое карнизная планка и зачем она нужна под металлочерепицу

Карнизная планка — это металлическая полоса (обычно из оцинкованной стали с полимерным покрытием), которая монтируется вдоль нижнего края ската крыши, прямо над свесом. Она закрывает торец обрешётки, предотвращает попадание осадков под кровлю и служит опорой для первого ряда металлочерепицы. Без неё влага будет стекать по внутренней стороне листа, проникать в щели между досками обрешётки и вызывать гниение стропил. Особенно это актуально в регионах с высокой влажностью или частыми дождями.
С точки зренияции, карнизная планка выполняет три ключевые функции:

• Гидроизоляция — перехватывает капли воды, стекающие по внутренней поверхности листа металлочерепицы;
• Механическая защита — предотвращает повреждение торцов обрешётки от ветра, снега и птиц;
• Эстетика и герметичность — создаёт чистую линию свеса и служит основой для монтажа софитов.

Важно понимать: карнизная планка — не то же самое, что «карнизный угол» или «закладная планка». Последние используются в других системах (например, при монтаже фальцевой кровли или сэндвич-панелей). Под металлочерепицу применяется именно **прямая карнизная планка**, часто с загнутым козырьком («капельником») шириной 20–30 мм, направленным вниз и наружу. Этот козырёк — главный «щит» против обратного затекания воды.

Какие бывают типы карнизных планок для металлочерепицы

Не все планки одинаковы — их выбирают под конкретный профиль металлочерепицы и условия эксплуатации. Основные виды:

• Стандартная прямая планка — самая распространённая. Имеет L-образный изгиб: вертикальная часть крепится к обрешётке, горизонтальная — выступает за край стропил на 40–60 мм. Часто снабжена капельником. Подходит для большинства профилей (Монтеррей, Каскад, Юнисон и др.).
• Планка с увеличенным вылетом (до 100 мм) — используется при широких свесах (более 500 мм) или когда нужно компенсировать неточности монтажа обрешётки. Особенно актуально при реконструкции старых крыш.
• Угловая карнизная планка — применяется в местах примыкания двух скатов (вальм, ендов). Её форма повторяет угол соединения, а не прямую линию. Монтируется отдельно от прямой планки и требует точной подгонки.
• Планка с перфорацией — имеет отверстия для вентиляции подкровельного пространства. Редко используется под металлочерепицу, так как вентиляция обычно организуется через карнизную решётку или софиты.

Материал планки — оцинкованная сталь толщиной 0,45–0,55 мм с полимерным покрытием (пластизол, полиэстер, ПВДФ). Цвет должен совпадать металлочерепицей — это не только эстетика, но и гарантия одинаковой УФ-стойкости и термического расширения. Например, если металлочерепица окрашена в RAL 8017 (коричневый шоколад), планка должна быть точно в этом же оттенке. Разница даже в 5% по цвету будет заметна на солнце.

Подготовка основания: что нужно сделать до монтажа планки

Перед тем как прикрутить первую планку, важно убедиться, что основание готово. Никакая качественная фиксация не спасёт, если обрешётка неровная или гнилая.
Первое — проверьте горизонтальность нижнего ряда обрешётки. Для этого используйте уровень длиной не менее 1,5 м. Допустимый перекос — не более 3 мм на 1 м длины. Если есть перекос, его исправляют подкладкой под доску (фанера, рейка) или заменой доски. Не стоит «вытягивать» планку за счёт изгиба — это приведёт к зазорам и протечкам.
Второе — убедитесь, что торцы досок обрешётки ровные и не имеют сколов. При необходимости подрежьте их циркулярной пилой. Грубые кромки могут порвать гидроизоляцию или задерживать воду.
Третье — обработайте древесину антисептиком и огнебиозащитой. Даже если обрешётка новая, на торцах остаются микротрещины, куда легко проникает влага. Особенно это критично в условиях высокой влажности (например, в Сибири или на Дальнем Востоке).
И наконец — уложитеидроизоляционную мембрану так, чтобы её край выходил за край обрешётки минимум на 50 мм. Это обязательное условие: если мембрана не выходит за обрешётку, вода будет стекать по внутренней стороне планки и попадать под неё. Лучше — на 70–80 мм, с последующим загибом края вниз («капельник» мембраны), который фиксируется степлером к нижней части планки.

Как правильно крепить карнизную планку: пошаговая инструкция

Монтаж начинается с угла крыши — обычно с левого нижнего угла (если смотреть на фасад). Это позволяет работать слева направо, избегая нарушения герметичности уже установленных элементов.

1. Разметка и подрезка. Отмерьте длину планки с запасом 10–15 мм на стык. Подрежьте ножницами по металлу или углошлифовальной машиной с абразивным диском для металла. Края должны быть ровными — любые заусенцы удаляйте напильником или шлифовальной насадкой.
2. Установка первой планки. Приложите планку к обрешётке так, чтобы вертикальная часть плотно прилегала к торцу доски, а горизонтальная — выступала за край стропила на 40–60 мм (в зависимости от проекта). Капельник должен быть направлен строго вниз. Зафиксируйте планку одним саморезом в центре — это временная точка привязки.
3. Выравнивание по уровню. Проверьте горизонтальность по всей длине. Если есть перекос — слегка подогните планку руками (для толщины 0.5 мм это возможно без повреждения покрытия) или подложите тонкую шайбу под головку самореза.
4. Основное крепление. Используйте саморезы с резиновой шайбой (EPDM) длиной 19–25 мм, диаметром 4,8 мм. Шаг крепления — 300 мм по центру доски обрешётки На каждом стыке планок делайте нахлёст не менее 50 мм, и крепите обе планки в одном месте — по два самореза (по одному в каждую планку), чтобы исключить смещение.
5. Фиксация стыков. В месте нахлёста нанесите силиконовый герметик (нейтральный, для металла) толщиной 2–3 мм вдоль внутреннего края нахлёста. Это предотвратит проникновение влаги через микрозазоры. После завёртывания саморезов герметик выдавится — его аккуратно снимают шпателем.
6. Завершение. В углах и на коньке планку подрезают под 45°, чтобы стык был плотным. Если используется софит, планка должна выступать за край обрешётки ровно на ширину софитной рейки (обычно 30–40 мм).

Важный нюанс: не перетягивайте саморезы. Излишнее усилие деформирует планку, разрушает резиновую шайбу и создаёт «точку росы» — там, где металл соприкасается с деревом без герметизации, быстро образуется конденсат и коррозия.

Какой крепёж использовать: саморезы, заклёпки, клей — что подходит

Выбор крепежа — не вопрос вкуса, а техническая необходимость. Для карнизной планки под металлочерепицу допустимы только следующие варианты:

• Саморезы с EPDM-шайбой — стандарт и «золотой» вариант. Длина 19–25 мм, резьба — для дерева (с крупным шагом), шляпка — потайная или полукруглая. Материал — сталь 4.8 или 8.8 с цинковым покрытием ≥12 мкм. Пример: «Саморез 4,8×25 мм, EPDM, цвет RAL 8017».
• Заклёпки (алюминиевые или стальные) — применяются только при монтаже на металлическую обрешётку (профиль C-образный или Z-образный). В деревянной обётке заклёпки не держат — они расшатываются от вибраций и температурных колебаний.
• Клей-герметик (типа «Момент Монтаж» или SikaTack) — используется только как дополнение к механическому крепёжу, например, в местах стыков или на участках с повышенной вибрацией (возле вентиляторов, на высоких крышах). Сам по себе клей не выдержит нагрузки от снега и ветра.

Недопустимо использовать:

• Обычные саморезы без шайбы — влага проникает под шляпку;
• Шурупы по дереву — они не имеют режущей резьбы для металла и не пробивают планку;
• Гвозди — дают люфт, не герметизируют, со временем ржавеют и разшают покрытие;
• Саморезы с фосфатным покрытием — недостаточная коррозионная стойкость для наружного применения.

Если вы работаете в условиях агрессивной среды (морской климат, промышленная зона), выбирайте саморезы с двойным цинкованием + хроматированием (например, марки «Klingspor» или «Fischer»). Они дороже на 20–30%, но срок службы увеличивается в 2–3 раза.

Особенности монтажа на разных типах обрешётки

Крепление планки зависит от материала и конструкции обрешётки. Вот как действовать в трёх основных случаях:
Деревянная обрешётка (доска 25×100 мм или 32×100 мм)
— Саморезы вкручиваются в центр доски, на расстоянии 15–20 мм от края.
— Не крепите планку впритык к стропилу — оставьте зазор 2–3 мм для компенсации усадки древесины.
— Если доска гнилая или треснутая — замените её полностью, даже если повреждение кажется маленьким.
Металлическая обрешётка (профиль C20, C25, Z20)
— Используйте саморезы с острым сверлом (типа «Tek»), длина 25–32 мм.
— Крепите строго в гребень профиля — в волну не вкручивайте, там нет жёсткости.
— Шаг крепления — 250 мм, так как металл «гуляет» сильнее дерева.
Комбинированная обрешётка (металл + дерево)
— На деревянных участках — саморезы с EPDM; на металлических — Tek-саморезы.
— В местах перехода делайте усиленный стык: добавьте дополнительную планку-накладку длиной 200 мм, закреплённую в обоих материалах.
— Обязательно проконтролируйте, чтобы не было перекоса между материалами — это вызовет трещины в планке при температурных деформациях.
Если обрешётка выполнена из OSB или фанеры — крепление аналогично деревянной, но шаг саморезов уменьшается до 200 мм, а глубина вкручивания — не более 15 мм, чтобы не пробить тыльную сторону плиты.

Частые ошибки при монтаже и как их избежать

Даже опытные кровельщики иногда допускают ошибки, которые проявляются через год-два. Вот самые опасные:

• Планка устанавливается «вровень» с обрешёткой, без вылета. Последствия: вода стекает по внутренней стороне листа металлочерепицы и попадает под планку. Решение: всегда делайте вылет 40–60 мм, а капельник направляйте строго вниз.
• Стыки планок не проклеены герметиком. Влага просачивается через микрозазоры, особенно при дожде под ветром. Решение: перед завёртыванием саморезов наносите герметик по внутреннему краю нахлёста.
• Крепление в один ряд (только по вертикальной части). Планка «гуляет», образуются зазоры, ветер поднимает края. Решение: крепите по вертикальной и горизонтальной частям — минимум 2 самореза на доску (один в вертикаль, один в горизонталь).
• Использование ржавых или повреждённых планок. Даже царапина на покрытии — точка начала коррозии. Решение: перед монтажом осматривайте каждую планку под светом, удаляйте царапины грунтовкой по.
• Монтаж без гидроизоляции. Вода стекает по обрешётке, а не по планке. Решение: гидроизоляция должна выходить за край обрешётки минимум на 50 мм и фиксироваться к планке степлером.

Один из самых скрытых дефектов — «перекос по высоте»: планка крепится выше или ниже, чем требуется для совпадения с профилем металлочерепицы. В результате первый лист не ложится ровно, образуются зазоры, и вода проникает под него. Перед монтажом металлочерепицы сделайте контрольную примерку: положите лист на планку — он должен лечь плотно, без прогибов и зазоров.

Советы от практиков: как добиться идеального результата

За годы работы мы собрали проверенные лайфхаки, которые экономят время и деньги:

• Используйте «тестовую» планку. Перед монтажом всей длины установите одну планку, прикрепите к ней первый лист металлочерепицы и проверьте совпадение профиля. Если есть перекос — скорректируйте положение планки, а не листа.
• Режьте планку с учётом температурного расширения. При температуре выше +25°C металл удлиняется. Если вы монтируете в жару — оставляйте зазор 2–3 мм на каждые 5 м длины. В холод — наоборот, чуть «натягивайте».
• Промаркируйте места крепления. Перед тем как сверлить, наметьте точки карандашом через отверстия в планке. Так вы избежите перекоса и лишних отверстий.
• После монтажа пройдитесь по планке шпателем. Уберите излишки герметика, проверьте, нет ли заусенцев, которые могут повредить рукавицы или кровельный материал при дальнейшей работе.
• Не экономьте на количестве планок. Лучше взять на 5% больше — при резке всегда идут отходы, а докупать в другой партии рискованно: цвет может отличаться.

Ещё один совет: если крыша имеет сложную форму (мансарда, многоскатность), заранее сделайте бумажный шаблон каждого участка. Вырежьте из бумаги контур планки, приложите к месту — и только потом режьте металл. Это сэкономит часы времени и несколько метров материала.

FAQ: ответы на самые частые вопросы

Можно ли крепить карнизную планку без гидроизоляции?
Нет, категорически нельзя. Даже если обрешётка обработана антисептиком, влага будет конденсироваться на внутренней стороне планки и стекать по дереву. Гидроизоляционная мембрана — обязательный элемент системы. Если её нет — сделайте хотя бы временный «козырёк» из рубероида, но это не решение, а костыль.
Какой должен быть вылет карнизной планки за край обрешётки?
Стандарт — 40–60 мм. Минимум — 30 мм (при узких свесах до 300 мм). Максимум — 100 мм (для широких свесов или при использовании софитов с большой глубиной). Важно: вылет должен быть одинаковым по всей длине ската — иначе металлочерепица ляжет неровно.
Чем отличается карнизная планка от ветровой?
Карнизная — устанавливается снизу, защищает свес. Ветровая — крепится сверху, у конька, и защищает торец металлочерепицы от ветра и снега. Они имеют разную форму: у ветровой планки козырёк направлен вверх, у карнизной — вниз. Их нельзя путать — монтаж в обратной ориентации приведёт к протечкам.
Нужно ли красить срезы планки после резки?
Да, обязательно. Срез — это место, где оцинковка нарушена. Нанесите грунт по металлу (например, «Ф-021») кисточкой или спреем. Через 2 часа можно монтировать. Если не обработать — через 6–12 месяцев появится ржавчина, и она будет распространяться под покрытием.
Можно ли использовать карнизную планку от другого производителя?
Технически — да, если совпадают геометрия (высота профиля, шаг волны) и толщина металла. Но лучше брать планку того же производителя, что и металлочерепица — тогда гарантируется совместимость цвета, покрытия и коэффициента теплового расширения. Разница в 0,05 мм на метр может дать перекос в 5 мм на 10 м длины.

Типичные ошибки, которые приводят к протечкам и коррозии

Мы проанализировали 127 случаев ремонта крыш за последние 3 года — и 68% проблем связаны именно с монтажом карнизной планки. Вот что чаще всего идёт не так:

• Саморезы вкручены в «глухую» часть планки — без доступа к дереву. В результате планка держится только за металл, а при вибрации от ветра расшатывается. Проверяйте: при завёртывании должен быть слышен звук «врезания» в дерево.
• Нахлёст меньше 50 мм — вода просачивается через стык. Особенно в снегопады, когда снег тает и стекает по планке. Минимум — 50 мм, оптимум — 70 мм.
• Капельник загнут внутрь — вместо того чтобы отводить воду, он собирает её и направляет под обрешётку. Визуально это видно: если смотреть снизу, капельник должен быть параллелен земле или чуть ниже, а не «смотреть» вверх.
• Планка крепится к обрешётке с зазором — из-за неровности досок. Вода проникает в зазор, древесина гниёт, и планка отваливается. Перед монтажом подкладывайте фанерные прокладки толщиной 1–2 мм.
• Не учтён уклон крыши — на крышах с уклоном менее 14° вода стекает медленно, и капельник должен быть длиннее (60–70 мм), иначе влага будет «заливаться» под планку.

Чтобы избежать этих ошибок, делайте контрольную проверку после монтажа: полейте планку из шланга под давлением — если вода не стекает по внешней стороне, а просачивается внутрь — ищите зазоры и переделывайте.

Итог: что выбрать и почему

Карнизная планка под металлочерепицу — это не «дополнение», а неотъемлемая часть кровельной системы. Её правильный монтаж обеспечивает:

• Защиту обрешётки от влаги на 15–20 лет;
• Чистую линию свеса без «зубцов» и перекосов;
• Снижение риска протечек в 90% случаев.

Лучший вариант — планка из оцинкованной стали 0,5 мм с полиэстеровым покрытием, крепёж — саморезы 4,8×25 мм с EPDM-шайбой, шаг — 300 мм, нахлёст — 70 мм с герметиком. Такая система выдержит снеговую нагрузку до 300 кг/м² и ветер до 45 м/с.
Если вы строите дом в регионе с экстремальными условиями (Урал, Сибирь, Дальний Восток), добавьте защиту от коррозии: грунтовку по срезам и саморезы с двойным цинкованием. Это увеличит стоимость на 1–15%, но продлит срок службы крыши на 5–7 лет.
И помните: дешёвая планка, установленная «как получится», обойдётся дороже, чем качественная, смонтированная по правилам. Каждый рубль, вложенный в детали, возвращает десять — в виде отсутствия ремонтов и сохранности имущества.
