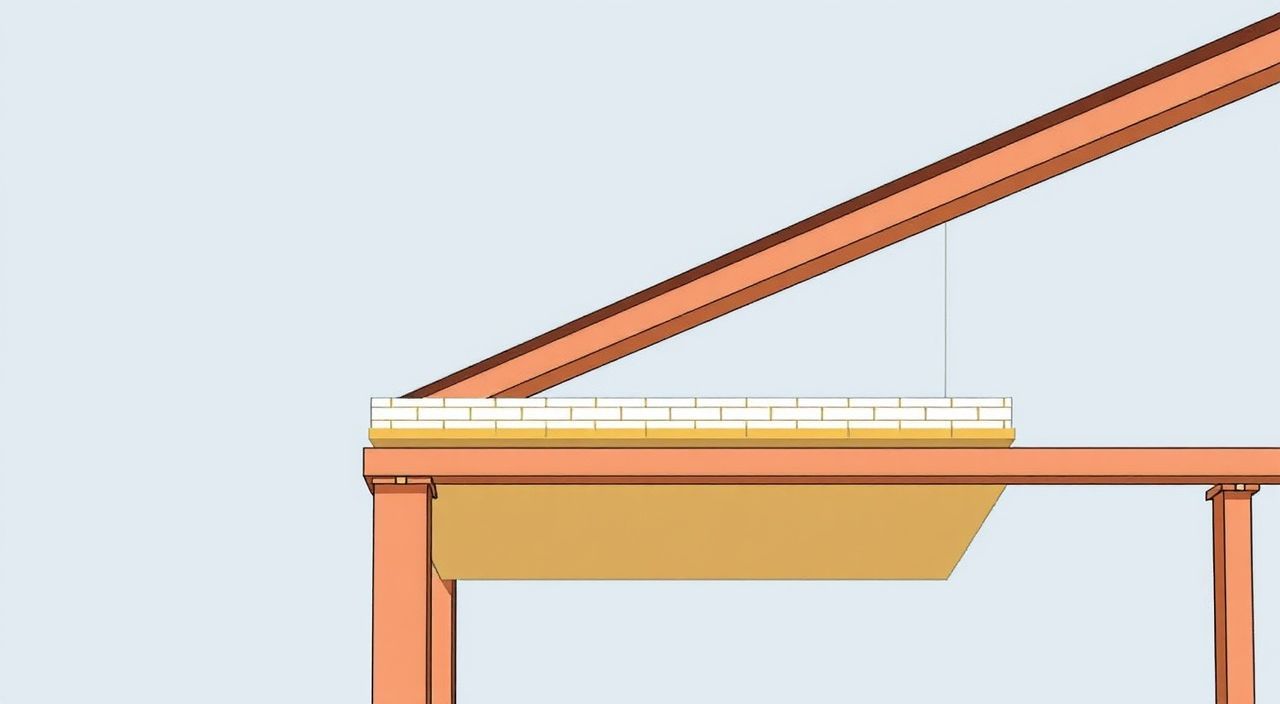

Как монтируются сэндвич панели на металлокаркас

Сэндвич-панели — это не просто «плитки» для обшивки здания. Это полноценная многослойная система, сочетающая в себе теплоизоляцию, паро- и гидроизоляцию, а также несущую способность. Их монтаж на металлокаркас — процесс, от которого зависит не только внешний вид сооружения, но и его долговечность, герметичность, энергоэффективность. Многие думают: «Прикрутил — и готово». На деле же даже небольшая ошибка при креплении может привести к продуванию швов, конденсату внутри панели, коррозии каркаса или перекосу фасада. Особенно если речь идёт о промышленных объектах, складах, ангарах или холодильных камерах, где требования к точности монтажа жёсткие. Поэтому важно понимать не только *как* крепить панели, но и *почему* именно так — с учётом направления ветра, температурных деформаций, типа каркаса и климатических условий региона.

Подготовка металлокаркаса: основа надёжного монтажа

Прежде чем браться за панели, нужно убедиться, что каркас готов к приёмке. Металлоконструкция должна быть полностью смонтирована, выверена по уровню и отвесу, а все сварные швы — зачищены и обработаны антикоррозийным составом. Особенно критичны углы, стыки и места примыкания к фундаменту: там часто возникают перекосы, которые потом «проступают» через обшивку. Если каркас не выровнен, панели будут ложиться с перекосами, а стыки — не совпадать. В результате — щели, сквозняки и повышенный расход герметика.
Перед началом монтажа обязательно проверьте:

• Геометрию каркаса: отклонение от вертикали/горизонта не должно превышать ±3 мм на 1 м длины (по СП 16.13330.2017);
• Наличие защитного покрытия: цинкование минимум 275 г/м² или полимерное покрытие толщиной ≥25 мкм;
• Расположение крепёжных элементов: профили должны быть установлены с шагом, соответствующим ширине панели (обычно 1–1,2 м для стеновых, 0,8–1,0 м для кровельных);
• Отсутствие острых кромок и заусенцев, которые могут повредить защитную плёнку панели при монтаже.

Если каркас выполнен из профилированной трубы или швеллера, убедитесь, что внутренние поверхности не имеют следов масла, ржавчины или остатков сварки — всё это снижает адгезию герметиков и приводит к преждевременному разрушению швов. В случае с ангарными конструкциями часто используются лёгкие стальные тонкостенные конструкции (ЛСТК), где допуски на геометрию строже — до ±1,5 мм на метр. Здесь без лазерного нивелира и теодолита не обойтись.

Выбор типоразмеров и ориентация панелей: от чего зависит удобство монтажа

Сэндвич-панели выпускаются в стандартных размерах, но их можно заказать под конкретный проект. Для стен — ширина от 1000 до 1200 мм, длина до 18 м; для кровли — ширина 1000–1250 мм, длина до 12 м (большие длины требуют усиленной транспортировки и подъёма). Ключевой момент: **ориентация панелей относительно каркаса**. При монтаже стеновых панелей ребро жёсткости (волна) должно располагаться вертикально — это обеспечивает максимальную несущую способность и предотвращает прогиб под собственным весом. Для кровельных панелей — горизонтально, чтобы вода стекала по волне без застоя.
Не стоит игнорировать направление укладки относительно господствующих ветров. Например, если основной ветер дует с запада, то стыки панелей должны быть ориентированы «вразрез» — то есть, верхняя панель перекрывает нижнюю с наветренной стороны. Это исключает подсос воздуха и водяного пара в шов. В условиях сильных осадков и снега лучше использовать панели с замковым соединением типа «ласточкин хвост» или «шип-паз», а не простые стыки встык.
Важно: при раскрое панелей на месте (например, для проёма или примыкания к трубе) используйте только дисковые пилы с алмазным напылением или ножницы по металлу. Никаких болгарок! Они вызывают перегрев, деформацию кромок и выгорание утеплителя (особенно пенополиуретана), что ведёт к образованию «мостиков холода».

Крепёж: какие саморезы, где и как их ставить

Крепление сэндвич-панелей к металлокаркасу выполняется специальными саморезами с уплотнительной шайбой (EPDM или неопрен). Обычные саморезы без шайбы — прямой путь к протечкам и коррозии. Шайба должна быть диаметром не менее 12 мм, толщиной 2–3 мм, с рифлёной поверхностью для лучшего прилегания. Саморезы бывают двух типов:

• Для металла толщиной до 2,5 мм — с острым сверлом (тип ST4,5×25, ST4,8×35);
• Для толстого металла (до 5 мм) — с двусторонней резьбой и более мощным сверлом (ST5,5×45, ST6,3×55).

Шаг крепления зависит от типа панели и нагрузки:

tr>

Крепить нужно строго перпендикулярно поверхности панели — под углом саморез «срезает» утеплитель и нарушает герметичность. Перед закручиванием шайба должна плотно прилегать к поверхности, без перекосов. Закручивать следует до упора, но без излишнего усилия — перетяжка приводит к трещинам в облицовке и разрушению шайбы. Лучше использовать аккумуляторный шуруповёрт с регулировкой крутящего момента (не менее 12 Н·м для ST4,8).

Монтаж стеновых панелей: пошаговая инструкция с нюансами

Начинайте монтаж с угла здания — обычно с наветренной стороны. Первую панель устанавливают строго по отвесу и закрепляют временно (например, струбцинами или одним саморезом внизу). Проверяют вертикальность уровнем длиной не менее 2 м. Только после этого фиксируют окончательно.
Далее — последовательность:

1. Установите вторую панель, совместив замок (если есть) и выровняв по первой;
2. Закрепите её снизу, затем — по верхнему краю (чтобы не смещалась при ветре);
3. Продолжайте ряд, контролируя горизонтальность верхнего края каждой панели;
4. После монтажа 3–4 панелей проверьте общую плоскость — используйте натянутую нить или лазерный уровень;
5. При необходимости подкладывайте прокладки из ПВХ или резины под кромки для компенсации перекосов (но не более 2 мм!).

Особое внимание — стыкам между панелями. Если используется замковое соединение, его нужно зафиксировать сразу после установки: вставьте панель, слегка прижмите и легкими ударами молотка по деревянному бруску (никаких металлических инструментов!) добейтесь плотного прилегания. После этого уже крепите саморезами. Не забывайте: перед закреплением стыка — удалите защитную плёнку с внутренней стороны замка, иначе герметик не сцепится.
Если панели монтируются в один слой без дополнительной обрешётки, важно, чтобы каркас был ровным — любая волна в профиле будет «проступать» через обшивку. В таких случаях рекомендуется использовать панели с ребром жёсткости ≥30 мм и толщиной облицовки ≥0,5 мм.

Монтаж кровельных панелей: отличия от стенового монтажа

Кровля — это зона повышенных рисков. Здесь действуют не только ветровые, но и снеговые нагрузки, а также температурные деформации. Поэтому монтаж кровельных панелей имеет свои особенности.
Во-первых, панели укладываются с нахлёстом: минимальный — 100 мм для профиля высотой 44 мм, 150 мм — для профиля 25 мм. Нахлёст должен быть направлен «по скату» — то есть, верхняя панель перекрывает нижнюю снизу вверх. Это предотвращает затекание воды под стык. Во-вторых, крепление производится **только в гребень волны**, а не в впадину — иначе вода будет стекать прямо к саморезу и проникать внутрь.
Шаг крепления по краям — 150 мм, в середине — 300 мм, но при этом каждый гребень должен быть закреплён минимум в двух точках (по краям панели и в центре). Для скатов с уклоном менее 10° требуется увеличить количество креплений до 12–15 шт. на панель и использовать герметик по всем стыкам.
Если крыша имеет сложную конфигурацию (коньки, ендовы, примыкания к трубам), применяют специальные элементы: коньковые планки, ендовые уголки, фартуки. Их монтируют до укладки панелей, а сами панели подрезают под угол с запасом 5–10 мм для компенсации теплового расширения. Никогда не прижимайте панель «внатяжку» к коньку — это вызовет растрескивание утеплителя и отслоение облицовки.

Герметизация швов: почему «забить» недостаточно

Многие считают, что если панели плотно прилегают и закреплены, швы можно не герметизировать. Это опасное заблуждение. Даже микронные зазоры при перепаде давления (ветер + разрежение внутри здания) становятсяом продувания. А при температурном цикле металл и сталь «дышат» — панели смещаются на 1–3 мм в сутки, и без эластичного шва это приводит к усталостному разрушению.
Герметизация проводится в два этапа:

1. Внутренний шов — между панелями, с внутренней стороны. Используется полиуретановый или силиконовый герметик с высокой адгезией к металлу и утеплителю (например, SikaTack или Moment MS Polymer). Наносится сплошным швом шириной 8–12 мм, глубиной 5–7 мм. Перед нанесением — обезжирить поверхность ацетоном или изопропиловым спиртом;
2. Наружный шов — с внешней стороны, после монтажа всех панелей. Применяется атмосферостойкий силикон (например, Tytan Professional Sealant) или бутиловая лента. Бутиловая лента — лучший выбор для кровли: она не теряет эластичности при минусовых температурах и не вытекает под солнцем.

Важно: герметик должен быть совместим с материалом облицовки (алюминий, оцинковка, ПВДФ-покрытие). Для ПВДФ-панелей нельзя использовать растворители — они разрушают покрытие. Также запрещено наносить герметик при температуре ниже +5°C или при влажности выше 80% — он не схватится должным образом.

Температурные компенсационные зазор где и сколько оставлять

Сэндвич-панели — это композитный материал, и при изменении температуры они расширяются/сужаются. Коэффициент линейного расширения стали — 12×10⁻⁶ /°C, а утеплителя (пенополиуретана) — ~70×10⁻⁶ /°C. То есть, при перепаде температур в 50°C панель длиной 6 м может изменить длину на 3–4 мм. Если не предусмотреть компенсационные зазоры — панели начнут «гулять», деформироваться, а стыки — раскрываться.
Правила:

• Между панелями в одном ряду — зазор 2–3 мм (для длины до 6 м);
• На стыках с другими конструкциями (например, с оконным блоком) — 5–8 мм;
• В углах здания — обязательный зазор 10 мм, который заполняется эластичной лентой или герметиком;
• При монтаже в жару — зазоры делают меньше, в холод — больше.

Если здание длиннее 30 м, необходимо устанавливать температурные швы — разрезы в обшивке с компенсационными профилями (например, алюминиевыми U-образными планками). Без них при нагреве панели будут «толкать» друг друга, и через 1–2 года появятся вздутия и трещины.
Не забывайте: при монтаже в зимний период (ниже −10°C) утеплитель становится хрупким. Резкие удары при стыковке могут вызвать микротрещины в пенополиуретане — их не видно невооружённым глазом, но со временем через них проникает влага и снижается теплосопротивление.

Особенности монтажа в разных климатических зонах

В северных регионах (Ямал, Чукотка, Саха) главная задача — предотвратить промерзание стыков и конденсат. Здесь применяют панели с утеплителем из минеральной ваты (плотность ≥120 кг/м³) или экструдированного пенополистирола (XPS), а не ППУ — он гигроскопичен и при намокании теряет до 30% теплоизоляционных свойств. Швы герметизируют в два слоя: сначала бутиловой лентой, потом силиконом. Также обязательна пароизоляция с внутренней стороны — полиэтиленовая плёнка толщиной 200 мкм, без разрывов и складок.
В южных районах (Краснодарский край, Крым) ключевая проблема — перегрев и УФ-деградация. Здесь выбирают панели с покрытием ПВДФ или полиэстером класса «Premium», устойчивым к выцветанию. Крепёж — только нержавеющий (A2 или A4), потому что солёный воздух ускоряет коррозию. Шаг крепления уменьшают на 20%, чтобы компенсировать большие температурные деформации.
В сейсмоопасных зонах (Камчатка, Сахалин) панели крепят с использованием демпфирующих прокладок (резина, каучук) между саморезом и облицовкой. Это гасит вибрации и предотвращает усталостное разрушение. Также увеличивают количество креплений на 30% и используют панели с усиленным профилем (высота волны ≥50 мм).

Что делать, если панель повреждена при монтаже

Повреждения — не редкость, особенно при работе на высоте или в условиях ограниченного доступа. Но важно не пытаться «залатать» всё на месте —убить проблему.
Если повреждена только облицовка (царапина, вмятина без разрыва):

• Очистите место от пыли и грязи;
• Нанесите грунт по металлу (например, Hammerite);
• Закрасьте краской в цвет панели (лучше — в заводской тон, заказанный у производителя);
• Если вмятина глубокая — подложите под неё уплотнительную прокладку из ПВХ, чтобы не было контакта с каркасом.

Если повреждён утеплитель (трещина, скол, обнажение):

• Аккуратно удалите повреждённый участок (ножом или ножницами);
• Заполните полость монтажной пеной на полиуретановой основе (не силиконовой — она не держит тепло);
• После высыхания (через 24 часа) зашлифуйте поверхность;
• Нанесите слой герметика и закройте декоративной накладкой или заплаткой из оцинковки.

Никогда не используйте обычную монтажную пену «для дверей» — она имеет низкую плотность и быстро рассыпается. Только профессиональная пена для сэндвич-панелей (например, Fixmaster PU Foam или Penosil Energy).

Компания Krasagrostroy: ваш надёжный поставщик материалов для качественного монтажа

Если вы уже знаете, как монтировать сэндвич-панели, но не уверены в качестве материалов — обратите внимание на Krasagrostroy. Мы поставляем панели с утеплителем из пенополиуретана (ППУ), минеральной ваты и экструдированного пенополистирола (XPS) с гарантией 10 лет на герметичность и 25 лет на несущую способность. Все панели проходят контроль на заводе: проверка толщины облицовки, плотности утеплителя, адгезии покрытия и герметичности замков. Мы предлагаем комплекты «под ключ» — панели + крепёж + герметики + компенсационные ленты — с доставкой по всей России и технической поддержкой на всех этапах монтажа. Цены — конкурентные, без наценок за бренд: мы работаем напрямую с производителями, поэтому вы получаете качество по рыночной стоимости.

Часто задаваемые вопросы

Можно ли монтировать сэндвич-панели зимой при −20°C?
Да, но с ограничениями. Утеплитель ППУ становится хрупким при температуре ниже −15°C, поэтому нельзя допускать ударов и резких изгибов. Минеральная вата и XPS выдерживают до −50°C без потери свойств. Саморезы должны быть с увеличенной головкой (для лучшего захвата в холодном металле), а герметик — морозостойкий (например, Sika Sealant-221). Перед монтажом панели выдерживают в тёплом помещении не менее 2 часов.
Какой тип крепежа лучше — саморезы или заклёпки?
Для сэндвич-панелей однозначно саморезы с уплотнительной шайбой. Заклёпки не обеспечивают герметичности и не выдерживают динамические нагрузки (ветер, вибрации). Исключение — временные конструкции или внутренние перегородки, где нет воздействия атмосферы.
Нужно ли устанавливать обрешётку под панели?
Обрешётка не требуется, если каркас выполнен из профилей с шагом, совпадающим с шириной панели. Но если каркас редкий (например, 2 м между стойками), тогда нужна обрешётка из C-профиля 75×40 мм с шагом 600 мм. В этом случае панели крепятся к обрешётке, а не напрямую к каркасу — это снижает риск прогиба и повышает жёсткость стены.
Чем опасен монтаж панелей «внакладку» без замка?
Это приводит к образованию «мостиков холода» в стыке, конденсату внутри панели и коррозии каркаса. Без замка шов не выдерживает ветровую нагрузку — панели начинают «дрожать», что ускоряет разрушение креплений. Даже при идеальной геометрии каркаса такой монтаж не соответствует СП 21.13330.2016 и не проходит приёмку ГИБДД для складских объектов.

Типичные ошибки при монтаже и как их избежать

• Ошибка: крепление в впадину профиля кровли.
  Последствия: вода стекает к саморезу, коррозия, протечки.
  Решение: всегда крепите в гребень, используйте саморезы с EPDM-шайбой и проверяйте направление стока.
• Ошибка: отсутствие температурных зазоров.
  Последствия: вздутие панелей, растрескивание швов, перекосы.
  Решение: оставляйте зазоры 2–10 мм в зависимости от длины и температуры, используйте компенсационные профили для зданий >30 м.
• Ошибка: герметизация швов «на глаз» без подготовки поверхности.
  Последствия: отслаивание герметика через 3–6 месяцев.
  Решение: обезжиривайте поверхность, используйте грунт-праймер, наносите герметик шпателем, а не пистолетом — для равномерной толщины.
• Ошибка: монтаж панелей в дождь или снег.
  Последствия: влага попадает в стыки, замерзает, разрушает утеплитель.
  Решение: работайте только при сухой погоде, если невозможно — укрывайте зону монтажа тентом и просушивайте поверхности перед герметизацией.

Итог: надёжный монтаж — это системный подход

Монтаж сэндвич-панелей на металлокаркас — это не набор механических действий, а технологический процесс, где каждая деталь влияет на результат. От качества каркаса до выбора герметика, от ориентации панелей до температурных зазоров — всё должно быть продумано заранее. Главное правило: не экономьте на подготовке и контроле. Лучше потратить 10% времени на выверку и проверку, чем 90% — на переделку после эксплуатации. Помните: панель — это не «облицовка», а часть несущей системы здания. И если вы сделаете монтаж правильно — ваш ангар, склад или производственный корпус будет служить десятилетиями без ремонта, с минимальными теплопотерями и нулевой протечкой.
