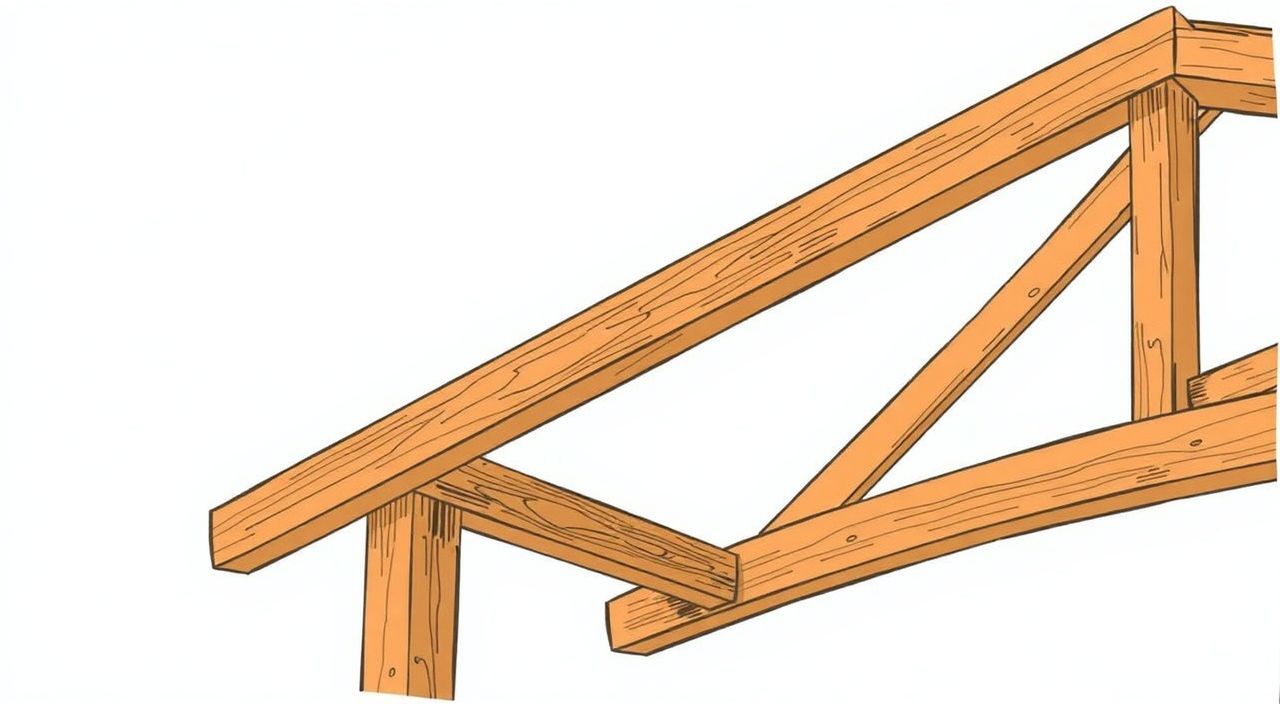

Как называются балки на крыше

Когда вы поднимаете вопрос о том, как называются балки на крыше, за этим стоит не просто любопытство — это практическая необходимость. Вы либо проектируете новую постройку, либо ремонтируете старую кровлю, и вам нужно точно понимать, какие элементы конструкции упоминаются в чертежах, сметах или при разговоре с бригадой. Неправильное название может привести к заказу не того профиля, ошибке в расчётах или даже к аварийной ситуации. Поэтому давайте разберёмся не поверхностно, а до самой сути: какие балки бывают, где они располагаются, из чего делают, и почему их нельзя путать друг с другом. Это не просто термины — это язык строительства, который должен быть одинаково понятен проектировщику, прорабу и владельцу дома.

Основные типы балок в кровельной системе: от мауэрлата до стропил

В кровельной конструкции нет «универсальной балки» — каждый элемент имеет своё функциональное назначение и своё точное название. Самая нижняя опорная часть — это мауэрлат. Он лежит на верхней части наружных стен (чаще всего из кирпича или газобетона) и служит основанием для всей стропильной системы. Его задача — равномерно распределить нагрузку от стропил по периметру стены. Мауэрлат обычно изготавливают из бруса сечением 100×150 мм или 150×150 мм, реже — из клеёного бруса. Важно: он должен быть анкерован к стене через армопояс или шпильки, иначе при ветровой нагрузке конструкция может «соскочить».
Сверху на мауэрлат опираются стропильные ноги — это те самые наклонные балки, которые формируют скат крыши. Они могут быть наслонными (опираются на две точки: мауэрлат и коньковую балку) или висячими (опираются только на мауэрлат, а между собой соединяются затяжкой). Стропила — не одно целое, а система: к ним крепятся подкосы, стойки, лежни, ригели. Например, лежень — горизонтальная балка, уложенная внутри чердачного пространства параллельно мауэрлату, на которую опираются стойки или подкосы. Она нужна, когда пролёт больше 6 метров и стропила требуют дополнительной поддержки.

• Коньковая балка — горизонтальный элемент в самом верху крыши, к которому сходятся верхние концы стропильных ног. В наслонной системе она несущая; в висячей — чаще декоративная или служит для жёсткости.
• Затяжка — горизонтальная связь между нижними концами стропил в висячей системе. Препятствует распору стен и работает на растяжение.
• Подкосы — наклонные элементы, передающие часть нагрузки от стропил на лежень или стойку. Их угол наклона к стропилу должен быть не менее 45°, иначе эффективность падает.
• Стойки — вертикальные опоры, поддерживающие стропила или коньковую балку. Устанавливаются на лежень или на ригель.

Разница между балками и фермами: когда применяют каждую систему

Часто люди путают простые стропильные балки с фермами. Это принципиально разные решения. Балочная система — это набор отдельных деревянных или металлических элементов, собранных вручную на месте. Ферма — это готовый заводской элемент, представляющий собой жёсткий треугольный каркас из досок, брусьев или металла, соединённых в узлах (чаще — болтами, нагелями или зубчатыми пластинами). Фермы монтируются целиком, что ускоряет монтаж и снижает трудозатраты.
Фермы применяют при больших пролётах — от 6 метров и выше, особенно в коммерческих зданиях, ангарах, складах. Они обеспечивают высокую несущую способность при меньшем расходе материала. Но есть и минусы: сложнее внести изменения на этапе строительства, требуется точная геометрия стен и мауэрлата, а при повреждении одного узла вся ферма может потерять жёсткость. В частном домостроении чаще используют классические стропила — они гибче в проектировании, проще ремонтировать и дешевле при небольших пролётах (до 5,5 м).
Если вы строите дом площадью до 150 м² с двускатной крышей, то, скорее всего, вам хватит наслонной системы из стропил с лежнем и подкосами. А если планируете мансарду с высоким потолком и пролётом 7–9 метров — тогда стоит рассмотреть фермы. Главное — не смешивать термины: ферма не балка, и её нельзя заменить обычным брусом без перерасчёта всей системы.

Материалы для балок: дерево, металл, клеёный брус — плюсы и минусы

Выбор материала напрямую влияет на срок службы, стоимость и технологию монтажа. Деревянные балки — самый распространённый вариант для частного строительства. Используют сосну, ель, лиственницу. Сосна — доступна и лёгка в обработке, но требует антисептической пропитки. Лиственница прочнее и долговечнее, но дороже. Важно: древесина должна быть сухой (влажность не более 18–20 %), иначе после усадки появятся трещины и перекосы.
Клеёный брус — современная альтернатива. Он состоит из просушенных ламелей, склеенных под давлением. Преимущества: почти не даёт усадки, высокая прочность, можно изготовить балки любого сечения и длины (вплоть до 12 метров). Минус — цена выше на 30–50 % по сравнению с массивом. Но если вы хотите избежать коробления и перекосов в первые годы эксплуатации — это лучший выбор.
Металлические балки (двутавры, швеллеры, трубы) применяют при пролётах свыше 8 метров или в каркасных зданиях. Они не гниют, не горят (при огнезащите), выдерживают огромные нагрузки. Однако металл проводит холод — если не предусмотреть терморазрыв, в месте крепления к стене будет образовываться конденсат. Кроме того, металл требует антикоррозийной защиты и точной сварки или болтового соединения. Для частного дома металл — скорее исключение, чем правило, но в промышленном строительстве он незаменим.

Как правильно рассчитать сечение балок: от нагрузок до шага установки

Название балки — это лишь начало. Гораздо важнее — подобрать правильное сечение и шаг установки. Здесь всё зависит от трёх факторов: длины пролёта, типа кровельного покрытия и климатической зоны (снеговая и ветровая нагрузка). Например, для металлочерепицы вес одного квадратного метра — около 5–6 кг, а для керамической черепицы — 50–60 кг. Соответственно, стропила под тяжёлую кровлю должны быть толще.
Стандартный шаг стропил — 60–100 см. Чем меньше шаг, тем меньше сечение балки можно использовать. При шаге 60 см достаточно бруса 50×150 мм для пролёта до 4,5 м. При шаге 100 см — уже нужен 50×200 мм или 100×150 мм. Расчёт ведётся по формуле из СП 64.13330.2011 («Деревянные конструкции»), но на практике проще воспользоваться готовыми таблицами. Вот пример для двухскатной крыши с углом 30°, пролёт 6 м, снеговая нагрузка 180 кг/м²:

• Шаг стропил — 80 см
• Сечение стропильной ноги — 50×200 мм
• Лежень — 100×150 мм
• Стойки — 100×100 мм
• Подкосы — 50×150 мм

Если вы используете фермы — их сечение задаётся производителем, но важно проверить, чтобы они соответствовали расчётной нагрузке. Не экономьте на этом этапе: недостаточное сечение приведёт к прогибу, трещинам в потолке и, в крайнем случае, к обрушению. Лучше сделать запас 10–15 % — это дешевле, чем переделка через год.

Особенности монтажа балок: от крепления к стене до соединений между элементами

Правильно подобранные балки бесполезны, если их неправильно закрепить. Начнём с мауэрлата: его нельзя просто положить на стену. В кирпичной кладке делают армопояс — бетонную ленту с арматурой, в которую врубают шпильки М12–М16 с шагом 1,2–1,5 м. Мауэрлат насаживают на шпильки, ставят шайбу и гайку, затягивают ключом. Если стена из газобетона — используют анкерные болты с распорными втулками или химические анкеры.
Стропила крепят к мауэрлату через запил и гвозди (минимум 3 шт. диаметром 5 мм) или металлические уголки. В висячей системе затяжку крепят к стропилам врубкой «в лапу» или на болтах. Коньковую балку соединяют со стропилами через врубку «в шип» или металлические пластины. Подкосы и стойки крепят нагелями (деревянными штырями Ø 20–25 мм) или болтами — врубка «в ласточкин хвост» обеспечивает лучшую передачу усилий.
Важный нюанс: все соединения должны быть жёсткими, но не «замороженными». Дерево живёт — оно дышит, усыхает, меняет объём. Поэтому в узлах оставляют небольшой зазор (1–2 мм), а металлические крепления делают с возможностью微-смещения. Иначе при усадке дома появятся трещины в отделке или перекосы в каркасе.

Чем отличается балка от ригеля и лежня: путаница в терминах и как её избежать

Многие строители и даже проектировщики используют слова «ригель», «лежень», «балка» как синонимы. Это ошибка. Давайте чётко разделим:
Лежень — горизонтальная балка, уложенная внутри чердака, параллельно мауэрлату. Она не несёт кровлю напрямую, а служит опорой для стоек и подкосов. Её длина равна пролёту между внутренними стенами или колоннами.
Ригель — это тоже горизонтальный элемент, но он соединяет верхние точки стоек или стропил, работая на изгиб. Часто ригель используется в рамных конструкциях, например, между двумя стойками в каркасном доме. В стропильной системе ригель может быть частью фермы — тогда он соединяет узлы и обеспечивает жёсткость.
Балка — общее название для любого горизонтального несущего элемента. То есть лежень и ригель — это виды балок, но не наоборот. Если вы говорите «поставим балку под стропило», уточните: имеется в виду лежень (для стоек) или ригель (для жёсткости)? Иначе бригада может поставить не тот элемент.
Пример из жизни: заказчик попросил «поставить балку под конёк». Мастер поставил лежень — и конёк провис. Потому что нужен был ригель, а не лежень. Такие ошибки возникают из-за неточности в терминах. Поэтому всегда уточняйте функцию элемента, а не только его название.

Какие балки нужны для мансарды: особенности конструкции и требования к высоте

Мансарда — это не просто чердак с окнами. Это жилое помещение, и значит, стропильная система должна обеспечивать не только несущую способность, но и свободную высоту под потолком. Здесь применяют два основных решения: ломаная стропильная система и фермы с верхним поясом.
В ломаной системе стропила имеют два угла наклона: нижняя часть — пологая (20–30°), верхняя — крутая (45–60°). Между ними устанавливают затяжку-балку, которая одновременно служит балкой перекрытия для мансарды. Её сечение должно выдерживать не только вес кровли, но и полезную нагрузку (люди, мебель) — обычно 100×200 мм или 150×200 мм. Расстояние между такими балками — 60–80 см, чтобы потом легко уложить утеплитель и чистовой пол.
Если высота потолка в мансарде должна быть не менее 2,2 м по центру, то минимальная высота стены под стропилами — 1,8–2,0 м. Это означает, что мауэрлат нужно поднять выше обычного, а значит — усиливать стены или делать надстройку. Иногда используют стропила с выносом: нижний конец стропил выводится за пределы стены на 50–70 см, чтобы увеличить ширину мансарды без увеличения высоты стен.
Важно: в мансарде нельзя использовать висячие стропила без затяжки — она здесь не просто связь, а несущая балка. Если её не сделать или сделать слишком тонкой — пол провиснет, а стены начнут расходиться. Поэтому расчёт ведут с учётом двух нагрузок: кровельной и эксплуатационной.

Типичные ошибки при выборе и монтаже балок — и как их избежать

Самая частая ошибка — использование влажной древесины. Даже если брус выглядит сухим, влажность внутри может быть 25–30 %. После усадки появляются трещины, стыки разъезжаются, и вся система теряет жёсткость. Решение: покупайте пиломатериал с маркировкой «сушка камерная» и проверяйте влажность влагомером (должно быть ≤20 %).
Вторая ошибка — игнорирование снеговой нагрузки. В северных регионах (Якутия, Магадан, Камчатка) она достигает 400–560 кг/м². Если вы спроектировали стропила под 180 кг/м² — крышу может снести зимой. Всегда уточняйте нормативы по СП 20.13330.2016 «Нагрузки и воздействия» для вашего региона.
Третья — неправильное крепление мауэрлата. Просто положить брус на стену и прибить гвоздями — недостаточно. Без анкеровки при ветре стропила создадут распор, и стена потрескается. Обязательно делайте армопояс или используйте химические анкеры.
Четвёртая — смешение систем. Например, поставили висячие стропила, но забыли затяжку. Или использовали лежень вместо ригеля. Чтобы этого избежать, перед монтажом сделайте эскиз с указанием всех элементов и их функций. Лучше потратить час на чертёж, чем неделю на переделку.

Компания Krasagrostroy: материалы для надёжной кровли и фасада

Если вы уже определились с конструкцией крыши и знаете, какие балки вам нужны, следующий шаг — выбрать качественные материалы. Компания Krasagrostroy предлагает полный спектр решений для кровли, фасада и утепления: от профнастила и металлочерепицы до сэндвич-панелей и фасадных панелей под камень или дерево. Все материалы проходят контроль на соответствие ГОСТ, имеют сертификаты пожарной безопасности и гарантию до 25 лет. Мы работаем с частными застройщиками и подрядчиками, предлагая конкурентные цены, доставку по региону и техническую поддержку на всех этапах — от расчёта до монтажа. Потому что надёжная крыша начинается не с балок, а с правильного выбора покрытия и утеплителя.

Часто задаваемые вопросы по балкам на крыше

Можно ли использовать брус 50×100 мм для стропил при пролёте 5 метров?
Нет, не рекомендуется. При пролёте 5 м и шаге 1 м минимальное сечение — 50×150 мм для лёгкой кровли (профнастил), и 50×200 мм — для тяжёлой (черепица). Брус 50×100 мм даст прогиб более 3 см, что недопустимо по СП. Если пролёт 4 м — тогда возможно, но только при шаге не более 60 см.
Чем отличается лежень от балки перекрытия?
Лежень — это вспомогательный элемент стропильной системы, он не несёт полезную нагрузку, а только передаёт усилия от стоек к стенам. Балка перекрытия — несущая конструкция, на которую укладывают черновой пол, утеплитель и финишное покрытие. Она рассчитана на нагрузку 150–200 кг/м² (по СП 20.13330). Лежень обычно тоньше и короче.
Нужно ли обрабатывать деревянные балки перед монтажом?
Да, обязательно. Даже если древесина сухая, её нужно защитить от гниения и насекомых. Применяют антисептики глубокого проникновения (например, «Сенеж» или «Neomid»), а поверх — огнебиозащитную пропитку. Металлические крепления также должны быть оцинкованы или покрыты полимером. Не используйте битумную мастику — она блокирует «дыхание» дерева и ускоряет гниение в местах контакта.
Можно ли заменить деревянные стропила на металлические без перерасчёта?
Нет, категорически нельзя. Металл и дерево имеют разный модуль упругости, коэффициент теплового расширения и методы крепления. Замена без перерасчёта приведёт к перегрузке узлов, коррозии или обрыву креплений. Даже при одинаковом сечении нагрузка распределяется иначе. Обратитесь к инженеру — он пересчитает систему под новый материал.

Основные выводы: что выбрать и почему

Итак, балки на крыше — это не просто «деревянные палки», а продуманная система, где каждый элемент имеет своё имя, функцию и расчёт. Для частного дома до 150 м² с пролётом до 6 м оптимальна наслонная стропильная система из клеёного бруса сечением 50×200 мм, шагом 80 см, лежнем 100×150 мм и подкосами. Если нужна мансарда — переходите на ломаную систему с затяжкой-балкой 150×200 мм. Для промышленных объектов или больших пролётов — фермы из клеёного бруса или металла.
Не экономьте на качестве древесины и креплениях. Проверяйте влажность, делайте армопояс, уточняйте снеговую нагрузку по региону. И помните: хорошая крыша — это не только внешний вид, но и безопасность, долговечность и комфорт внутри дома. Когда вы точно знаете, как называются балки на крыше, вы говорите на одном языке со строителями, а значит — получаете именно ту конструкцию, которая прослужит десятилетиями.
