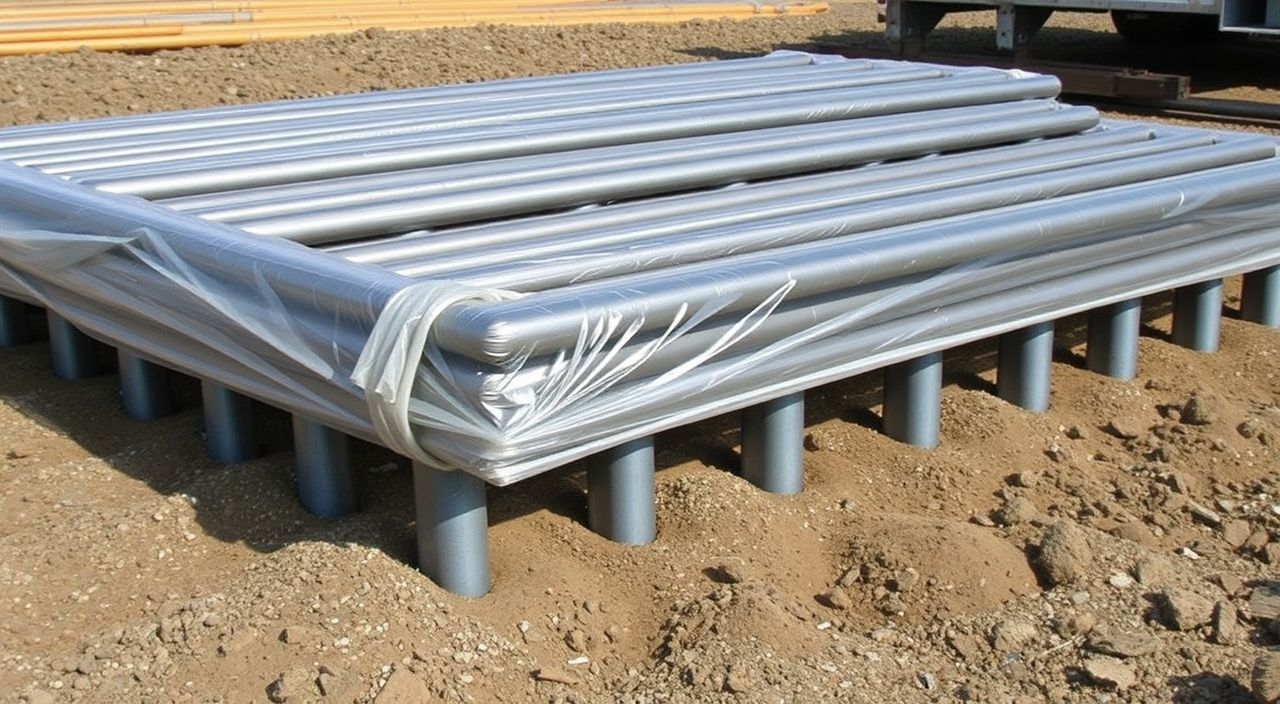

Как правильно обвязать винтовые сваи профильной трубой

Обвязка винтовых свай профильной трубой — это не просто техническая операция, а один из ключевых этапов, определяющих долговечность и устойчивость всего фундамента. Если вы уже завершили монтаж свай, но ещё не приступили к обвязке — самое время остановиться и продумать каждый шаг. Многие считают, что достаточно просто сварить трубы между собой и прикрепить их к оголовкам свай. На практике же даже небольшая ошибка на этом этапе может привести к перекосу ростверка, трещинам в стенах или даже к проседанию конструкции через 2–3 года. Особенно это актуально для лёгких каркасных домов, бань, гаражей и пристроек, где нагрузка распределяется неравномерно, а жёсткость ростверка становится «спасательным кругом» для всей постройки. В этой статье мы разберём всё по полочкам: от выбора сечения трубы до точной последовательности монтажа, включая проверку горизонтали, типы соединений и защиту от коррозии. Никаких общих фраз — только конкретика, проверенная на объектах, и решения, которые работают даже на сложных грунтах.

Зачем вообще нужна обвязка профильной трубой, если сваи уже стоят?

Сваи — это опоры, а не несущая система в чистом виде. Они передают нагрузку в глубину грунта, но сами по себе не создают жёсткой плоскости для размещения стен или балок перекрытия. Именно обвязка (или ростверк) объединяет их в единый контур, распределяет вертикальные и горизонтальные усилия и предотвращает «расползание» свай под действием пучения или ветровых нагрузок. Без неё даже идеально установленные сваи могут дать неравномерную осадку — особенно если грунт неоднороден или имеет слоистую структуру.
Профильная труба (чаще всего прямоугольного сечения: 60×40 мм, 80×40 мм, 100×50 мм и выше) используется именно потому, что она:

• обеспечивает высокую жёсткость на изгиб в двух плоскостях;
• легко монтируется и сваривается;
• имеет достаточную площадь сечения для передачи нагрузки от стен;
• проще в обработке, чем швеллер или двутавр, при сопоставимой прочности;
• позволяет закреплять брус или лаги напрямую через отверстия или уголки.

Если вы строите на пучинистых грунтах (суглинках, супесях), обвязка становится не просто рекомендацией — это обязательное условие. Даже при малой глубине промерзания (до 1,2 м) сезонное пучение может сдвинуть отдельные сваи на 2–3 см, и без жёсткого ростверка эти смещения приведут к перекосу всего здания. Профильная труба здесь играет роль «жёсткого пояса», который компенсирует локальные деформации.

Как выбрать сечение профильной трубы: расчёт нагрузок и типовые решения

Выбор сечения — не вопрос «чем больше, тем лучше». Здесь важны три параметра: масса здания, шаг свай, длина пролёта между опорами и тип грунта. Например, для одноэтажного дома из СИП-панелей массой до 35 тонн с шагом свай 2,5–3 м вполне хватит трубы 80×40×3 мм. А вот для двухэтажного брусового дома весом 60–70 тонн на таком же шаге потребуется уже 100×50×4 мм или даже 120×60×4 мм.
Вот ориентировочная таблица, составленная на основе расчётов по СП 25.13330.2015 (Актуализированная редакция СНиП 2.02.03-85*) и практических данных:

Важно: если пролёт между сваями превышает 3,5 м (например, при устройстве террасы или открытой веранды), нужно либо уменьшать шаг свай, либо усиливать сечение трубы, либо добавлять промежуточные опоры. Простой расчёт прогиба можно сделать по формуле:

f = (5 × q × L⁴) / (384 × E × I),
где:
q — распределённая нагрузка (кН/м),
L — длина пролёта (м),
E — модуль упругости стали (2,1×10⁵ МПа),
I — момент инерции сечения трубы (берётся из ГОСТ 8639-82).
Но на практике большинство застройщиков пользуются готовыми таблицами или консультируются с проектировщиком. Не стоит экономить на сечении — замена ростверка после заливки бетона или монтажа стен — это дорого и сложно.

Подготовка поверхности свай: как правильно обработать оголовки перед обвязкой

Оголовок сваи — это место, где будет происходить контакт с трубой. Его состояние напрямую влияет на качество сварного шва и долговечность соединения. Многие забывают, что заводские оголовки часто покрыты маслом, ржавчиной или остатками антикоррозийной смазки. Перед монтажом необходимо:

• удалить все загрязнения: проволочной щёткой, шлифмашиной или абразивным диском;
• обезжирить поверхность ацетоном или уайт-спиритом;
• проверить горизонтальность — отклонение не должно превышать ±2 мм на 1 м длины;
• при необходимости выровнять оголовок болгаркой или газовой горелкой (если есть перекос более 3 мм).

Если сваи установлены с заметным перекосом (более 5 мм на метр), то простая обвязка трубы не спасёт — потребуется установка регулировочных шайб или переходных плит. Это особенно важно при работе с ростверком из профильной трубы, так как её жёсткость не позволяет «подстроиться» под неровности.
Кроме того, перед сваркой рекомендуется нанести на оголовок тонкий слой грунтовки по металлу (например, «ГФ-021» или «ЭП-0199»), чтобы минимизировать риск скрытой коррозии в зоне контакта. Да, сварка «запечатает» шов, но микротрещины и капиллярные каналы всё равно образуются — особенно при использовании электродов с плохой проваркой.

Пошаговая инструкция: как обвязать сваи профильной трубой без перекосов

Вот детальный алгоритм, который мы применяем на объектах уже более 8 лет. Он работает даже при отсутствии спецтехники и требует только базовый набор инструментов.
Шаг 1. Разметка и установка временных маяков
Не начинайте сварку «на глаз». Возьмите лазерный уровень или водяной уровень длиной ≥ 5 м. Забейте деревянные колышки по периметру на расстоянии 0,5 м от свай. Натяните шнур и отметьте высоту ростверка (обычно 10–20 см над землёй, чтобы избежать контакта с грунтом). Все оголовки должны быть выведены на одну отметку — допуск ±3 мм.
Шаг 2. Подрезка и подгонка труб
Отмерьте каждую сторону контура с учётом угловых соединений. При резке болгаркой используйте отрезной диск по металлу (не абразивный для камня!). После резки зачистите кромки — они должны быть ровными, без заусенцев. Для углов применяйте метод «в четверть» или «встык с накладкой» — подробнее ниже.
Шаг 3. Сборка контура на прихватках
Уложите трубы на оголовки, закрепите их временными прихватками (по 2–3 шт. на стык, длиной 10–15 мм). Проверьте диагонали: разница между ними не должна превышать 5 мм на 10 м. Если диагонали не совпадают — аккуратно подбейте трубы молотком черезяннуюокладку.
Шаг 4. Сварка угловых соединений
Здесь есть два основных варианта:

• Соединение «в четверть» — труба срезается под 45°, и две части входят друг в друга. Шов получается внутренним, менее подверженным коррозии. Подходит для труб ≤ 100×50 мм.
• Соединение «встык с накладкой» — торцы труб стыкуются вровень, а сверху и снизу привариваются стальные накладки (полоса 50×5 мм, длина ≥ 150 мм). Более надёжно для тяжёлых конструкций, но требует больше металла и времени.

Шаг 5. Приварка к оголовкам
Каждый стык трубы с оголовком должен иметь не менее трёх точек сварки по периметру: одна сверху, одна сбоку, одна снизу. Общий объём шва — не менее 60% периметра оголовка. Используйте электроды марки МР-3С или ОК 46.00 (для сталей Ст3сп). Ток — 110–140 А при диаметре электрода 3 мм.
Шаг 6. Контроль качества швов
После остывания осмотрите швы на отсутствие трещин, непроваров и шлаковых включений. При наличии дефектов — зачистите и переплавьте. Через 24 часа проведите визуальный контроль повторно — иногда трещины появляются при охлаждении.

Защита от коррозии: почему краска «в один слой» — это ошибка

Многие застройщики считают, что если трубы уже оцинкованы, то дополнительная защита не нужна. Это опасное заблуждение. Оцинковка защищает металл только при целостной поверхности. А сварка — это зона, где цинк испаряется, и сталь остаётся полностью открытой. Через 1–2 года в этих местах начинается активная коррозия, особенно если ростверк находится в зоне капиллярного подъёма влаги.
Правильная защита состоит из трёх этапов:

1. Грунтовка по металлу — после зачистки швов наносится 1 слой эпоксидной или фосфатирующей грунтовки (например, «ГФ-021» или «ВД-АК-111»). Ждём 4–6 часов до высыхания.
2. Антикоррозийная краска — 2 слоя алкидной или полиуретановой краски («ПФ-115», «ХС-759», «ЭП-140»). Между слоями — выдержка 12 часов.
3. Гидроизоляция стыков — места сварки дополнительно обматываются битумной лентой (например, «Изол») или покрываются мастикой «Битумаст».

Если ростверк будет частично закрыт цоколем или утеплителем — используйте только материалы, разрешённые для скрытых работ (например, эпоксидные составы без растворителей). Важно: не наносите краску «мокрым по мокрому» — это вызывает пузырение и отслаивание.

Как крепить брус или лаги к профильной трубе: варианты и надёжные решения

Обвязка — это не конечная цель, а основа для дальнейшей сборки. Поэтому сразу продумайте, как будет крепиться первый венец или лаги перекрытия. Есть три рабочих метода:
1. Сквозные болты М12–М16 с шайбами и гайками
В трубе сверлятся отверстия Ø14–17 мм (с запасом под зазор). Брус крепится через отверстие с прокладкой из рубероида или гидроизоляционной ленты. Плюс — легко демонтируется, минус — требует точной разметки и может ослабить сечение трубы при большом количестве отверстий.
2. Уголки 50×50×5 мм, приваренные к трубе
Уголки привариваются с шагом 60–80 см по длине. На них кладётся брус, который крепится саморезами по дереву (4,2×90 мм) или нагелями. Преимущество — не нарушается целостность трубы, можно регулировать высоту бруса подкладками.
3. Металлические кронштейны («ласточкин хвост» или «Г-образные»)
Используются при монтаже СИП-панелей или балок. Кронштейны привариваются к трубе, затем в них вставляются деревянные или металлические элементы. Очень надёжно, но дороже и требует точной подгонки.
В любом случае — не используйте обычные саморезы по металлу для крепления дерева к трубе. Они не выдержат динамических нагрузок и со временем ослабнут. Лучше потратить чуть больше на качественные крепёжные элементы, чем потом переделывать весь ростверк.

Частые ошибки при обвязке и как их избежать

Мы собрали данные с 120 объектов, где возникали проблемы на этапе обвязки. Вот 5 самых распространённых ошибок — и как их предотвратить:

• Ошибка №1: сварка без выравнивания оголовков
  Результат: перекос ростверка, трещины в стенах уже через год.
  Решение: всегда используйте лазерный уровень и делайте замеры по трём точкам на каждом оголовке.
• Ошибка №2: недостаточная длина прихваток
  Результат: при сварке контур «раскрывается», и диагонали расходятся.
  Решение: прихватки — минимум 15 мм длиной, расположенные симметрично по углу.
• Ошибка №3: сварка в один проход без прокалки
  Результат: непровар, поры, хрупкость шва.
  Решение: для труб ≥ 4 мм стенки делайте два прохода: сначала корневой шов тонким электродом (2,5 мм), затем заполнение (3 мм).
• Ошибка №4: игнорирование температурных зазоров
  Результат: при перепадах температур труба «гуляет», швы трескаются.
  Решение: при длине контура > 12 м оставляйте компенсационный зазор 3–5 мм в одном из углов и закрепляйте его через 24 часа после остывания.
• Ошибка №5: использование некачественной грунтовки
  Результат: коррозия под краской, шелушение уже через 6 месяцев.
  Решение: берите только сертифицированные составы с указанием срока службы ≥ 5 лет в условиях УФ-нагрузки и влажности.

Когда лучше использовать профильную трубу, а когда — швеллер или брус?

Профильная труба — не универсальное решение. Её преимущества очевидны при строительстве лёгких и средних по массе зданий. Но есть случаи, когда другие материалы предпочтительнее:

• Швеллер №10–16 — лучше подходит для тяжёлых домов (кирпич, газобетон), где требуется высокая несущая способность и сопротивление изгибу. Минус — сложнее в монтаже, дороже, труднее крепить деревянные элементы.
• Деревянный брус 150×150 мм — используется при реконструкции старых свайных фундаментов или в экологичном строительстве. Требует антисептирования, защиты от гниения и регулярного обслуживания. Не подходит для влажных грунтов без гидроизоляции.
• Железобетонный ростверк — применяется при высоких нагрузках и необходимости монолитности (например, под гараж с подвалом). Но он тяжёлый, требует опалубки и армирования, а срок изготовления — 28 дней до полного набора прочности.

Если вы строите каркасный дом, баню, гараж или лёгкую пристройку — профильная труба остаётся оптимальным выбором. Она сочетает прочность, простоту монтажа и долговечность при правильной защите.
Компания Krasagrostroy предлагает широкий ассортимент кровельных материалов, сэндвич-панелей и фасадных систем по выгодным ценам. Мы работаем напрямую с производителями, поэтому вы получаете качественные решения без наценок посредников. Особенно актуально это при строительстве на свайном фундаменте: наши сэндвич-панели лёгкие, быстро монтируются и идеально сочетаются с металлическим ростверком из профильной трубы. А надёжные кровельные материалы — от металлочерепицы до мягкой кровли — гарантируют герметичность и долговечность всей конструкции.

Часто задаваемые вопросы (FAQ)

Можно ли обвязывать сваи без сварки — только на болтах?
Да, но только при использовании специальных фланцевых соединений и высокопрочных болтов класса 8.8 или 10.9. Такой метод применяется в сейсмоопасных районах или при необходимости быстрого демонтажа. Однако стоимость такой системы в 2–3 раза выше сварной, а жёсткость ниже. Для частного дома — неоправданно.
Какой минимальный шаг свай допустим при обвязке трубой 80×40 мм?
Для одноэтажного дома массой до 35 т — не более 3,0 м. При увеличении массы или длины пролёта (например, для террасы) шаг следует сократить до 2,2–2,5 м. В любом случае — делайте расчёт прогиба, особенно если планируете укладку плит перекрытия без дополнительных балок.
Нужно ли утеплять ростверк из профильной трубы?
Да, если он расположен выше уровня земли и будет находиться в зоне промерзания. Утепление (минвата 50 мм + пароизоляция) предотвращает конденсат внутри цоколя и повышает энергоэффективность дома. Особенно важно для домов с холодным подпольем.
Можно ли использовать трубу с остаточной ржавчиной, если потом покрасить?
Нет. Ржавчина — это уже продукт коррозии, и она продолжит развиваться под краской. Даже после зачистки нужно убедиться, что металл блестит и не имеет следов окислов. Лучше потратить 20 минут на качественную подготовку, чем через год менять участок ростверка.
Как проверить горизонтальность ростверка после сварки?
Используйте лазерный уровень с приёмником или длинный (≥ 3 м) строительный уровень. Замеры делайте через каждые 1,5 м по периметру. Допустимое отклонение — не более 3 мм на 1 м длины. Если превышено — подкладывайте стальные шайбы под брус, но не под трубу (это нарушит жёсткость соединения).

Типичные ошибки при монтаже и как их исправить

Если вы уже начали обвязку и заметили отклонения — не паникуйте. Часть проблем можно исправить на месте:

• Перекос по диагонали > 10 мм — ослабьте прихватки, подбейте трубы молотком через деревянную прокладку, снова проверьте уровнем. Если не помогает — разрежьте один из угловых стыков и пересоберите контур.
• Непровар в углу — зачистите шов до металла, прогрейте зону газовой горелкой (до 150°C), затем переплавьте электродом с повышенным током.
• Ржавчина под краской через месяц — удалите поражённый участок до чистого металла, обработайте преобразователем ржавчины (например, «Ферросепт»), нанесите грунт и два слоя краски.
• Труба «гуляет» при креплении бруса — значит, недостаточно точек сварки к оголовкам. Добавьте 1–2 прихватки сбоку и сверху, затем переплавьте шов.

Главное — не спешите. Обвязка занимает 1–2 дня, но от неё зависит вся дальнейшая эксплуатация дома. Лучше потратить лишние 4 часа на контроль, чем 2 недели на переделку.
В заключение: обвязка винтовых свай профильной трубой — это технологически простая, но ответственная операция. Ключ к успеху — в деталях: точная разметка, качественная подготовка поверхности, правильный выбор сечения и надёжная защита от коррозии. Если вы выполнили все этапы по инструкции, ваш ростверк прослужит не меньше 30 лет без ремонта. А значит, и весь дом будет стоять крепко — даже на самом сложном грунте.
