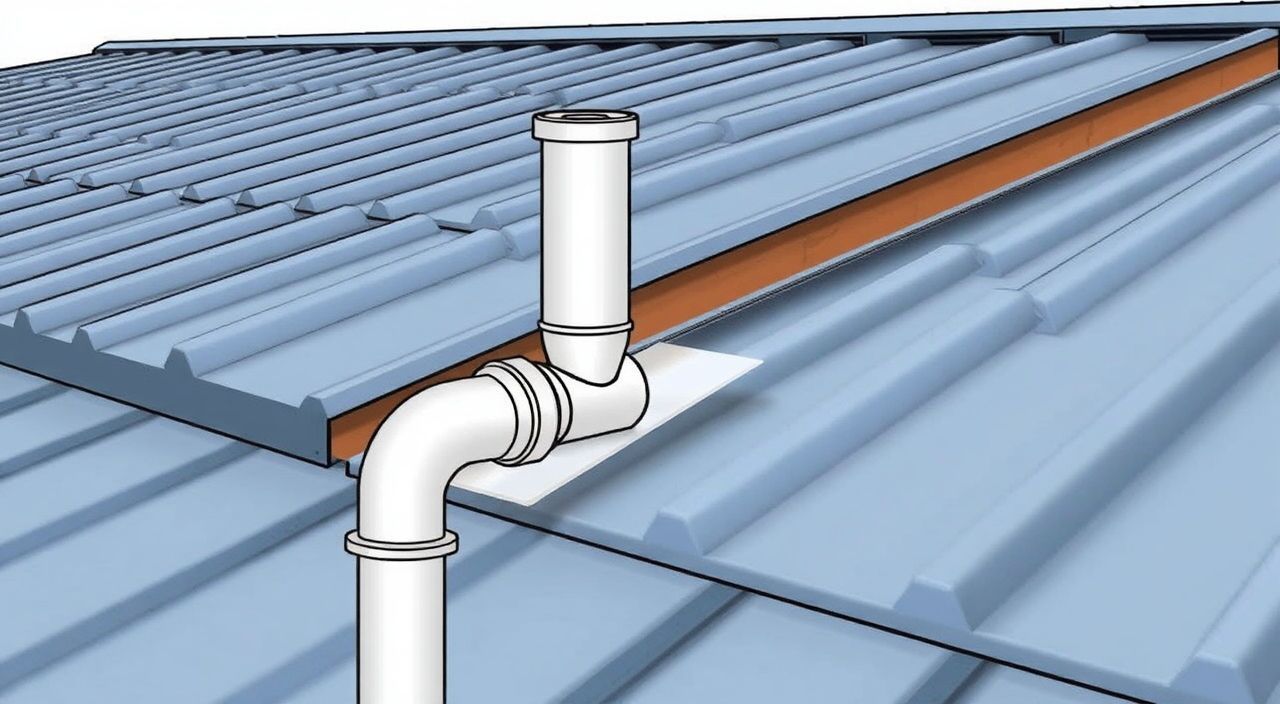

Как правильно сделать примыкание к трубе на крыше из металлочерепицы

При устройстве кровли из металлочерепицы один из самых критичных узлов — примыкание к трубе. Именно здесь чаще всего возникают протечки, особенно если монтаж выполнен с нарушением технологии. Металлочерепица — материал жёсткий, с выраженным профилем, и просто «обернуть» трубу листом, как это делают с рубероидом или ондулином, не получится. Нужно обеспечить герметичность, компенсировать температурные деформации и защитить стык от ветра, снега и дождя. Иначе даже через год вы можете обнаружить подтеки в потолке, гниль стропил и коррозию металла. В этой статье мы разберём всё по полочкам: какие материалы использовать, как подготовить основание, как правильно смонтировать уплотнитель, установить фартук и закрепить его — без упрощений и «вроде бы так делают». Потому что на крыше нет места экспериментам.

Почему примыкание к трубе — не просто «закрыть щель»

Многие считают, что достаточно прибить лист металлочерепицы к трубе и залить стык герметиком. Это ошибка. Примыкание — это многослой, где каждый элемент выполняет свою функцию. Во-первых, металлочерепица имеет высоту волны 35–60 мм, а труба — вертикальная поверхность. Между ними остаётся зазор, который нельзя заполнить только силиконом: он растрескается при перепадах температур. Во-вторых, при нагреве металл расширяется, и если фартук жёстко зафиксирован по всему периметру — он потрескается или отслоится. В-третьих, снег и дождь стекают по скату, и если фартук не имеет правильного наклона и отлива — вода будет затекать под него.
Именно поэтому профессионалы используют специальные фартуки (или «проходки»), которые состоят из нескольких частей: нижнего фартука («юбки»), боковых планок и верхнего фартука. Каждая часть крепится с учётом направления стока воды и возможной деформации. Например, нижний фартук должен быть загнут внутрь трубы на 100–150 мм и закреплён саморезами с резиновой шайбой — но не по всей длине, а с шагом 300–400 мм, чтобы оставить свободу для расширения. Верхний фартук, напротив, крепится плотно — он принимает на себя основной поток воды и должен не пропускать её за собой.
Если вы используете стандартный лист металлочерепицы без фартука — это временное решение. Через 2–3 года такой стык почти гарантированно начнёт пропускать воду. Особенно опасно, когда труба расположена на скате с большим уклоном — там скорость стока выше, и даже микротрещина в герметике быстро превратится в серьёзную протечку.

Как выбрать тип фартука под вашу трубу и кровлю

Фартуки бывают универсальными и специализированными. Универсальные подходят для круглых труб диаметром 110300 мм и прямоугольных сечений до 400×600 мм. Они изготавливаются из оцинкованной стали с полимерным покрытием (например, полиэстер или пурал) и имеют предварительно вырезанные сегменты для подгибки. Специализированные фартуки — это решения под конкретные типы труб: кирпичные дымоходы, металлические сэндвич-трубы, асбестоцементные и т.д. Для кирпичных дымоходов часто применяют комбинированные фартуки: нижняя часть — из оцинковки, верхняя — из нержавеющей стали, чтобы выдерживать высокие температуры.
Важно понимать: не все фартуки одинаково совместимы с металлочерепицей. Если покрытие фартука не соответствует цвету и текстуре вашей черепицы — это не только эстетическая проблема. Разные полимерные составы могут взаимодействовать химически при нагреве, вызывая преждевременное старение. Поэтому лучше брать фартук того же производителя, что и металлочерепица — например, Metal profile, Grand Line или KME. У них гарантируется совместимость покрытий и точные геометрические параметры.
Также учитывайте тип трубы:

• Круглая металлическая труба — требует фартука с конической «юбкой», которая облегает трубу по окружности;
• Прямоугольный сэндвич-дымоход — нужен фартук с плоскими боковыми планками и угловыми соединениями;
• Кирпичный дымоход — здесь важно, чтобы фартук имел дополнительную теплоизоляцию (например, слой минваты между оцинковкой и кирпичом), иначе конденсат будет образовываться внутри стыка.

Если труба уже установлена, а кровля ещё не смонтирована — это идеальный случай. Но если вы ремонтируете старую крышу и труба уже «встроена» в металлочерепицу — придётся демонтировать несколько листов, чтобы правильно подогнать фартук. Не экономьте на этом: лучше переложить 2–3 листа, чем потом менять всю обрешётку из-за гнили.

Подготовка основания: от чего зависит долговечность стыка

Прежде чем крепить фартук, нужно убедиться, что основание готово. На этапе монтажа обрешётки вокруг трубы устанавливают сплошную обрешётку — не из реек, а из фанеры, ОСБ или досок толщиной не менее 25 мм. Это необходимо, потому что фартук крепится именно к ней, а не к стропилам. Без сплошной обрешётки саморезы будут держаться слабо, и при ветре фартук может оторваться.
Далее — гидроизоляция. Под металлочерепицу укладывается диффузионная мембрана (например, Tyvek, Isospan AS или Juta). Она должна заходить на трубу минимум на 150 мм и быть прижата к ней с помощью самоклеящейся ленты (например, Tesa 4651 или аналога). Если вы пропустите этот шаг — влага будет проникать под мембрану, и даже при идеальном фартуке внутри образуется конденсат. Особенно это актуально для дымоходов: горячий воздух поднимается, встречается с холодной поверхностью трубы, и на внутренней стороне мембраны оседает влага.
Ещё один момент — зазор между трубой и обрешёткой. Он должен быть не менее 50 мм по всему периметру. Почему? Потому что при монтаже фартука нужно оставить пространство для подгибки и уплотнения. Если зазор меньше — вы не сможете нормально завести «юбку» фартука внутрь трубы, и стык будет неплотным. Для кирпичных дымоходов зазор делают за счёт выступающей кладки или монтажа деревянного каркаса.
Если труба уже стоит, а обрешётка не сплошная — не пытайтесь «впихнуть» фартук силой. Лучше временно снять листы, сделать сплошную обрешётку, уложить мембрану и только потом монтировать фартук. Да, это дольше, но гарантирует, что через год вы не будете искать источник протечки в потолке гостиной.

Пошаговая инструкция: как смонтировать фартук на трубе под металлочерепицу

Рассмотрим монтаж на примере круглой металлической трубы диаметром 200 мм. Все действия выполняются после укладки гидроизоляции и обрешётки, но до укладки металлочерепицы.
Шаг 1. Установка нижнего фартука («юбки»)
Нижний фартук — это основной элемент, который принимает на себя воду со ската. Его нижний край должен находиться ниже уровня верха обрешётки минимум на 100 мм. Фартук заводится на трубу так, чтобы его внутренний край заходил внутрь трубы на 100–150 мм. Закрепляется он саморезами с резиновой шайбой (диаметр 4,8×29 мм), но не по всей окружности — только в 4–6 точках с шагом 300–400 мм. Между точками крепления фартук должен иметь свободу перемещения — это компенсирует тепловое расширение.
Шаг 2. Монтаж боковых планок
Боковые планки крепятся вертикально по бокам трубы. Их нижний край должен перекрывать нижний фартук минимум на 50 мм. Верхний край — заходить под верхний фартук на 70–100 мм. Крепление — те же саморезы, но уже с шагом 200 мм. В местах стыка планок с нижним фартуком наносится силиконовый герметик (например, Soudal Fix All или Moment Hermetic), но не в виде сплошной ленты — только точечно, в 3–4 местах по периметру, чтобы не создавать «ловушку» для конденсата.
Шаг 3. Установка верхнего фартука
Верхний фартук — самый ответственный элемент. Его нижний край должен быть загнут под углом 90° и заходить под боковые планки. Верхний край — прижимается к трубе и крепится саморезами плотно, без зазоров. Перед креплением на внутреннюю сторону фартука наносится слой герметика толщиной 2–3 мм. После установки фартук прижимается к трубе и выравнивается по уровню — он должен иметь уклон от трубы в сторону ската (минимум 5°), чтобы вода стекала, а не застаивалась.
Шаг 4. Финальная герметизация и проверка
После монтажа всех частей проверяется герметичность стыков. В местах пересечения фартука с металлочерепицей (где лист будет прилегать к фартуку) устанавливается уплотнительная лента — например, EPDM-лента шириной 20 мм. Она предотвращает проникновение воды через микрозазоры между профилем черепицы и фартуком. После этого укладывается металлочерепица: первый лист прикручивается к обрешётке так, чтобы его нижний край перекрывал фартук минимум на 100 мм, а верхний — заходил под следующий лист с учётом нахлёста.
Вот таблица с рекомендациями по крепежу и материалах:

Чем отличается монтаж на кирпичном дымоходе

Кирпичный дымоход — это особый случай. Он не имеет гладкой поверхности, и фартук должен компенсировать неровности кладки. Здесь применяется двухслойная система:

• Первый слой — теплоизоляционный: минеральная вата (толщина 50 мм) или базальтовая плита, прикреплённая к дымоходу дюбелями с шайбой;
• Второй слой — гидроизоляционный: пароизоляционная мембрана (например, Isospan AM), которая заходит на трубу и приклеивается к ней лентой;
• Третий слой — фартук из оцинковки или нержавейки, который крепится к обрешётке, а не к кирпичу.

Ключевой момент — зазор между кирпичом и фартуком должен быть не менее 70 мм. Это позволяет уложить утеплитель и избежать контакта металлаажным кирпичом. Если фартук прижать вплотную — влага будет конденсироваться на внутренней стороне, и через год металл начнёт ржаветь.
Также важно: верхний фартук на кирпичном дымоходе должен иметь «воротник» — выступ на 150 мм, который закрывает стык между фартуком и кирпичом сверху. Иначе дождь будет стекать по кирпичу и затекать под фартук. Этот воротник фиксируется дюбелями через фартук в кирпич — но только в тех местах, где есть прочная кладка (не в швы!).
Если дымоход новый — лучше сразу заложить в кладку закладные детали (металлические пластины с отверстиями), чтобы потом крепить фартук без сверления. Это продлит срок службы соединения на 5–7 лет.

Как работать с сэндвич-трубами: нюансы, о которых молчат

Сэндвич-трубы — это многослойные конструкции: внутренняя труба из нержавеющей стали,中间 — утеплитель (минвата или базальт), внешняя оболочка из оцинковки или нержавейки. При монтаже фартука важно не повредить внешнюю оболочку и не нарушить герметичность стыков между секциями.
Основное правило: фартук крепится только к внешней оболочке, а не к внутренней трубе. Если вы попытаетесь прикрутить его к внутренней части — вы нарушите теплоизоляцию, и в стыке появится конденсат. Кроме того, сэндвич-трубы имеют фланцы на стыках — фартук должен обходить их, а не перекрывать. Иначе при температурных колебаниях фланец будет давить на фартук, и тот треснет.
Ещё один момент — температура. Сэндвич-трубы могут нагреваться до 200°C, поэтому герметик должен быть термостойким (например, Silirub 2 или Dow Corning 795). Обычный силикон при таких температурах теряет эластичность и растрескивается за сезон.
Если труба уже установлена, а фартук не предусмотрен — не пытайтесь «подогнать» универсальный фартук. Лучше заказать индивидуальный под размер вашей трубы. Производители вроде «ТермоТруба» или «Дымоход-Сервис» делают фартуки под любые сечения и типы труб, с учётом угла наклона крыши и типа черепицы.

Герметики и уплотнители: какие выбрать, а какие — точно нет

Выбор герметика — это не вопрос вкуса, а вопрос долговечности. Не все силиконы одинаково подходят для кровли. Вот что работает, а что — нет:

• Работает: акриловые герметики на основе MS-полимера (например, Soudal Fix All, Henkel Teroson MS 939) — они эластичны, устойчивы к УФ и температурам от −40 до +120°C;
• Работает: силиконовые герметики с добавлением каучука (например, Moment Hermetic, Penosil Premium) — но только для внутренних стыков, не под прямым солнцем;
• Не работает: обычный санитарный силикон — он быстро желтеет и теряет адгезию;
• Категорически нельзя: полиуретановые герметики на основе изоцианата — они вступают в реакцию с цинком и вызывают коррозию.

Уплотнительная лента — ещё один важный элемент. EPDM (этилен-пропилен-диен-мономер) — лучший выбор: она не твердеет на морозе, не растрескивается на солнце и сохраняет эластичность до 20 лет. Ширина ленты — 20 мм, толщина — 3 мм. Укладывается она перед монтажом металлочерепицы, по линии контакта профиля с фартуком. Не нужно натягивать — лента должна лежать свободно, чтобы при сжатии профиля она равномерно деформировалась.
Если вы используете самоклеящуюся ленту — перед наклейкой обезжирьте поверхность ацетоном. Иначе клей не схватится, и лента отвалится через месяц.

Типичные ошибки и как их избежать

Мы собрали самые частые ошибки, которые приводят к протечкам — и способы их предотвратить:

• Ошибка: фартук прикручен по всей окружности
  → Решение: крепите только в 4–6 точках, оставляя зазоры для расширения. Проверьте: если фартук не двигается при лёгком надавливании — он перетянут.
• Ошибка: нет сплошной обрешётки под фартуком
  → Решение: перед монтажом сделайте сплошной настил из ОСБ толщиной 25 мм. Это стоит 500–800 рублей на 1 м², но спасёт вас от ремонта через год.
• Ошибка: герметик нанесён сплошной лентой
  → Решение: используйте точечную герметизацию — 3–4 точки по периметру. Сплошная лента создаёт «водяную ловушку» и задерживает конденсат.
• Ошибка: фартук не имеет уклона
  → Решение: проверьте уровень — верхний край фартука должен быть выше нижнего минимум на 5 мм на 1 метр длины. Используйте строительный уровень или лазерный нивелир.
• Ошибка: не учтён зазор между трубой и обрешёткой
  → Решение: зазор должен быть 50–70 мм. Если меньше — подрежьте обрешётку или сделайте каркас из брусков.

Особенно часто ошибаются при ремонте: снимают листы, «впихивают» фартук и закрепляют его на скорую руку. Но если основание не подготовлено — даже самый дорогой фартук не спасёт. Лучше потратить лишние 2 часа на подготовку, чем 2 дня на поиск протечки зимой.

Вывод: какой метод лучше — и когда

Если вы строите крышу с нуля — выбрайте стандартный фартук из оцинковки с полимерным покрытием того же производителя, что и металлочерепица. Он дешёвый, надёжный и легко монтируется. Для кирпичных дымоходов — комбинированный фартук с утеплителем и нержавеющей верхней частью. Для сэндвич-труб — индивидуальный фартук с учётом фланцев и температурного режима.
Не экономьте на крепеже и герметиках. Саморезы с резиновыми шайбами должны быть нового образца (с увеличенной шайбой и острым сверлом), а герметик — сертифицированный для кровельных работ. Цена такого решения выше на 15–20%, но срок службы увеличивается в 2–3 раза.
Помните: примыкание — это неершающий штрих», а один из ключевых узлов кровли. Если он сделан правильно — вы забудете о нём на 20 лет. Если нет — будете ремонтировать каждую весну.
Компания Krasagrostroy предлагает широкий ассортимент кровельных материалов, включая металлочерепицу, сэндвич-панели и фасадные системы от ведущих производителей. Мы гарантируем соответствие цветов и покрытий, точные геометрические параметры фартуков и доступные цены на комплектующие. Если вам нужен фартук под конкретную трубу — наши специалисты помогут подобрать решение под вашу кровлю, а логистика доставит товар в любой регион России в течение 3–5 дней.

Часто задаваемые вопросы

Можно ли использовать фартук от другого производителя, если металлочерепица — от Grand Line?
Да, можно, но только если покрытие совпадает по составу (например, полиэстер 25 мкм). Если покрытие разное — возможна гальваническая коррозия при контакте. Лучше взять фартук от того же поставщика — это исключит риски и упростит гарантийное обслуживание.
Какой минимальный зазор нужен между трубой и обрешёткой?
Минимум 50 мм по всему периметру. Для кирпичных дымоходов — 70 мм, чтобы уложить утеплитель. Если зазор меньше — фартук не получится нормально подогнуть, и стык будет неплотным.
Нужно ли утеплять фартук на кирпичном дымоходе?
Да, обязательно. Без утеплителя на внутренней стороне фартука будет конденсат, который вызовет коррозию металла и гниение древесины. Утеплитель — минвата 50 мм, закрытая пароизоляцией.
Можно ли сделать примыкание без фартука — только герметиком и листом?
Технически можно, но это временное решение. Через 1–2 года герметик растрескается, и вода начнёт затекать. Особенно на скатах с уклоном больше 25°. Не рискуйте — фартук стоит 800–1500 рублей, а ремонт обойдётся в десятки тысяч.
Как проверить герметичность после монтажа?
Полейте стык водой из шланга под давлением (имитируя дождь) и наблюдайте за потолком внутри дома. Если через 10 минут нет подтеков — стык герметичен. Также можно использовать дымогенератор: если дым не выходит из стыка — герметичность на уровне.

Типичные ошибки при монтаже и как их исправить

Если вы уже заметили подтеки — не спешите снимать всю крышу. Часто проблема в одном месте:

• Протечка в нижней части фартука — значит, не хватает уклона или герметик высох. Исправление: снимите листы, подрежьте фартук, добавьте уклон, нанесите новый герметик;
• Подтеки по бокам трубы — стык боковых планок не промазан или крепёж слишком редкий. Исправление: добавьте 2–3 точки крепления и точечно промажьте герметиком;
• Ржавчина на фартуке — контакт с влажным кирпичом или использование некачественного крепежа. Исправление: удалите ржавчину, обработайте преобразователем, замените саморезы на нержавеющие;
• Фартук отошёл от трубы — не хватило герметика или он был нанесён на грязную поверхность. Исправление: очистите поверхность, обезжирьте, нанесите новый слой герметика и прижмите фартук.

Главное — не игнорируйте первые признаки: капли на потолке, запах сырости, ржавые пятна на фартуке. Чем раньше вы найдёте причину, тем дешевле будет ремонт.

Итог: на что обратить внимание в первую очередь

Примыкание к трубе на крыше из металлочерепицы — это не «прибить и забыть». Это системная работа, где важны:

• сплошная обрешётка под фартуком;
• правильный зазор между трубой и обрешёткой;
• точечная герметизация, а не сплошная;
• уплотнительная EPDM-лента перед укладкой черепицы;
• уклон верхнего фартука от трубы;
• совместимость материалов (покрытие, металл, герметик).

Если вы выполните эти пункты — стык прослужит не меньше самой кровли. А если сомневаетесь — обратитесь к специалистам. Лучше заплатить за консультацию, чем потом за ремонт. Крыша — это не место для экспериментов.
