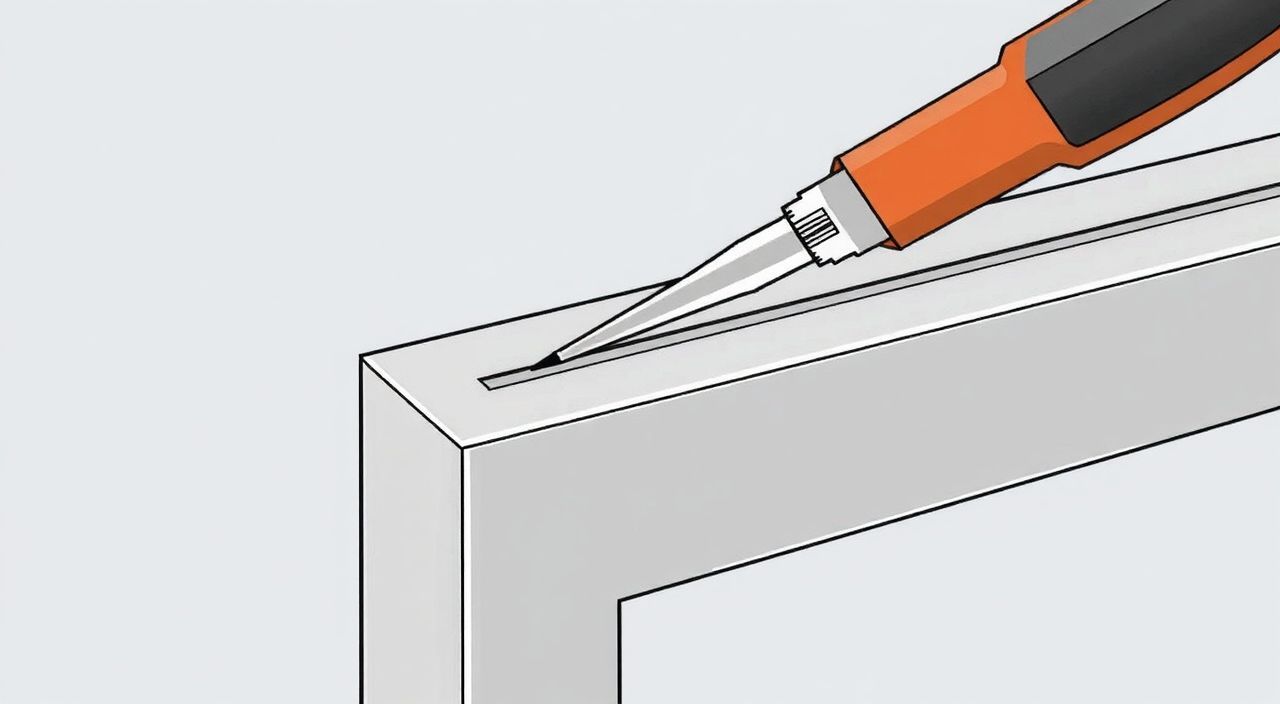

Как разметить угол на профильной трубе

Разметка угла на профильной трубе — задача, с которой сталкивается каждый, кто работает с металлоконструкциями: будь то каркас навеса, ограждение, рама для ворот или элементы фермы. На первый взгляд — простая операция: «взял уголок, приложил, наметил». Но на практике именно здесь чаще всего возникают перекосы, неточности и переделки. Особенно если речь идёт о стыковке двух труб под 45°, 60° или 90° — без правильной разметки даже качественная резка не спасёт конструкцию от провисания, перекоса или неплотного прилегания. И да, это не только вопрос эстетики: ошибки в разметке приводят к снижению несущей способности, увеличению нагрузки на сварные швы и, в конечном итоге, к преждевременному разрушению узла. Поэтому сегодня мы разберём всё по полочкам — от выбора инструмента до проверки результата, без «воды» и общих фраз. Вы узнаете, как сделать так, чтобы угол лег идеально — даже без специального оборудования.

Зачем нужна точная разметка угла на профильной трубе

Точная разметка — это не формальность. Это основа надёжной сборки. Профильная труба (квадратная, прямоугольная, реже — овальная) имеет жёсткую геометрию, и при соединении под углом любое отклонение от проектного значения будет «накапливаться» по всей длине конструкции. Например, при сборке рамы из четырёх элементов с ошибкой в 2 мм на каждом стыке суммарный перекос может достигать 8 мм — этого достаточно, чтобы ворота перестали закрываться или крыша начала прогибаться.
Кроме того, при сварке под углом важно, чтобы торцы труб плотно прилегали друг к другу по всей площади контакта. Если разметка сделана «на глаз», получится зазор — и тогда шов будет не только некрасивым, но и слабым: металл не проварится полностью, а в зазоре образуется коррозионная среда. В результате — трещины, коррозия, потеря прочности. Особенно критично это для ответственных узлов: опоры, фермы, несущие балки.
Ещё один момент — экономия времени и материалов. Переделка после сварки требует зачистки, повторной резки, иногда даже замены заготовки. А если вы работаете на объекте, где нет возможности переплавить шов — например, на высоте или в ограниченном пространстве — ошибка в разметке может обойтись дороже самого профиля.

Какие углы чаще всего встречаются и какие требования к ним

В строительстве и монтаже профильных труб наиболее часто используются следующие углы:

• 90° — самый распространённый: углы рам, каркасов, опорных стоек, соединений вертикальных и горизонтальных элементов;
• 45° — для диагональных раскосов, косоурных конструкций, элементов крыш и навесов;
• 30° и 60° — в фермах, треугольных узлах, для усиления жёсткости;
• произвольные углы — при индивидуальном проектировании, например, для арочных конструкций или сложных переходов.

Для каждого типа угла действуют свои правила точности:

Обратите внимание: допуски указаны для готовых изделий. При разметке нужно закладывать запас — минимум 0,5° в «минус», чтобы при резке и зачистке не выйти за пределы нормы.

Инструменты для разметки угла: что реально работает, а что — лишь для видимости

Не все «угольники» одинаково полезны. Многие начинающие мастера берут любой металлический угольник и считают, что этого достаточно. Но на деле — это источник ошибок. Давайте разберём реальные рабочие инструменты, которые дают результат, а не иллюзию точности.
Угольник с линейкой (металлический, 300–500 мм) — базовый вариант. Подходит для углов 90° и 45°, если труба не толще 60×60 мм. Главное — проверьте его на точность: положите на стеклянную поверхность, прижмите и просветите — зазоров не должно быть. У старых угольников часто «расшатаны» кромки, и они дают погрешность до 2°.
Транспортир с линейкой (металлический, 180° или 360°) — универсал для произвольных углов. Лучше брать с делениями через 1° и с центровым отверстием. Для профильной трубы удобнее использовать транспортир с «язычком» — он позволяет точно совместить центр с ребром профиля.
Шаблоны из фанеры или ДСП — простой, но эффективный метод. Вырезаете шаблон под нужный угол, проверяете его на контрольной заготовке, затем используете как трафарет. Особенно хорошо для серийной работы — например, при изготовлении 20 одинаковых раскосов.
Электронный угломер (цифровой угломер, inclinometer) — современный помощник. Показывает угол с точностью до 0,1°, работает на магнитах или с прижимом. Минус — зависит от батареек и чувствителен к вибрации. Но если у вас есть — используйте его как контрольный инструмент после механической разметки.
Специальные угломеры для труб (например, «угольник-трубогиб») — редк но очень полезны. Они имеют выемки под стандартные сечения (20×20, 40×40, 60×40 и т.д.) и позволяют сразу задать угол и зафиксировать положение. Такой инструмент стоит около 1500–2500 руб., но окупается за пару дней работы.
Не используйте: бумажные транспортиры, деревянные угольники без калибровки, «на глаз» и «по линейке с карандашом». Это не разметка — это надежда.

Пошаговая разметка угла 90° на квадратной трубе без специального оборудования

Допустим, у вас есть квадратная труба 40×40×2 мм, и нужно сделать стык под прямым углом. Вот как это делается правильно — шаг за шагом, с акцентом на детали, которые обычно упускают.
Шаг 1. Подготовка торца
Перед разметкой убедитесь, что торец трубы ровный. Если он «завален» после резки — зачистите его болгаркой с абразивным диском, держа инструмент строго перпендикулярно оси. Проверьте уровнем или угольником: отклонение не должно превышать 0,5 мм на 100 мм длины.
Шаг 2. Нахождение центра сечения
На торце трубы проведите две диагонали — от угла к углу. Точка их пересечения — геометрический центр. Для квадрата это просто, для прямоугольника (например, 60×40) — тоже работает, но нужно быть внимательнее: диагонали быть измерены точно.
Шаг 3. Проведение осевых линий**
От центра проведите линии вдоль каждой грани — это будут осевые линии. Используйте стальной штырь или иглу, чтобы сделать насечку в центре, а затем — тонкую линию карандашом или маркером по линейке. Не пользуйтесь линейкой с пластиковым корпусом — она прогибается.
Шаг 4. Построение угла 90°**
Приложите угольник так, чтобы его внутренний угол совпал с центром, а одна сторона — с осевой линией. Обведите вторую сторону угольника — это и будет линия разметки для резки. Повторите с другой стороны, чтобы получить два взаимно перпендикулярных луча.
Шаг 5. Проверка «правилом трёх-четырёх-пяти»**
Отмерьте от вершины угла 300 мм по одной линии, 400 мм — по другой. Расстояние между концами должно быть ровно 500 мм. Если 501 или 499 — значит, угол не 90°. Подкорректируйте линию, используя тонкую насечку и шлифовальный камень.
Шаг 6. Перенос разметки на боковую поверхность**
Теперь нужно «обвести» угол по всему периметру трубы. Возьмите гибкую линейку (металлическую рулетку или стальную ленту) и, прижимая её к торцу, перенесите линию на боковую грань. Делайте это по одной грани за раз — иначе будет перекос. Закрепите линию насечками через каждые 20–30 мм.
Важно: если труба длинная (>2 м), разметку лучше делать на двух опорах, чтобы не было прогиба. И никогда не размечайте «в воздухе» — всегда кладите трубу на ровную поверхность (стол, плиту, стальную плиту).

Угол 45° — самый «коварный». Почему? Потому что при прямоугольном сечении (например, 80×40 мм) диагональ не равна стороне, и если вы просто проведёте линию по диагонали торца — получите угол, который на самом деле будет не 45°, а около 26,5° (arctg(40/80)). Да-да, это частая ошибка новичков.
Чтобы получить истинные 45°, нужно либо использовать транспортир, либо построить угол геометрически.
Метод 1: через равные отрезки по граням**
На торце трубы от вершины угла отмерьте одинаковые отрезки по двум смежным граням — например, по 100 мм. Соедините эти точки прямой линией. Эта линия и будет линией разметки под 45°. Почему? Потому что вы построили равнобедренный прямоугольный треугольник — а его острые углы всегда по 45°.
Метод 2: через диагональ квадрата**
Вырежьте из фанеры квадрат со стороной, равной меньшей стороне профиля (например, 40 мм). Приложите его к торцу так, чтобы одна сторона совпала с гранью 40 мм, а другая — с гранью 80 мм. Диагональ квадрата покажет направление 45°. Перенесите её на трубу.
Метод 3: с помощью транспортира и центра**
Найдите центр торца (как в предыдущем разделе). От центра проведите линию под 45° с помощью транспортира. Затем — отложите по этой линии расстояние, равное половине диагонали сечения: для 80×40 это √(40²+20²) = √2000 ≈ 44,7 мм. Точка на этом расстоянии — будет вершиной угла. Соедините её с углами торца — получите точный 45°.
После разметки обязательно проверьте: измерьте длину обеих сторон от вершины угла до краёв трубы — они должны быть равны. Если нет — угол «уплыл».

Допустим, вам нужен угол 30° для раскоса в ферме. Калькулятора под рукой нет, а транспортир — только 180°. Что делать?
Вспоминаем школьную геометрию: в прямоугольном треугольнике с углом 30° катет, лежащий напротив этого угла, равен половине гипотенузы.
Практическая схема для 30°:**
1. На торце трубы от вершины угла отмерьте по одной грани 100 мм — это будет гипотенуза.
2. От той же вершины по другой грани отложите 50 мм (половина от 100).
3. Соедините конец 50 мм с концом 100 мм — полученная линия и будет под углом 30° к первой грани.
Для 60° — наоборот: катет = (√3/2) × гипотенуза ≈ 0,866 × гипотенуза. То есть при гипотенузе 100 мм второй катет — 86,6 мм. Можно округлить до 87 мм — погрешность составит менее 0,1°, что в пределах допуска.
Если нужно больше точности — используйте таблицу тригонометрических значений, напечатанную на листе А4 и приклеенную к стенду в мастерской. Да, это «старомодно», но надёжно.
Ещё один лайфхак: сделайте шаблон из жести толщиной 0,5–1 мм. Вырежьте треугольник с нужными углами, закрепите его на трубе струбцинами и обведите. Шаблон можно использовать сотни раз — и он не теряет форму, в отличие от дерева.

Шаблон — это ваш «многоразовый угольник». Его можно сделать за 10 минут, и он будет работать годами. Особенно актуально при серийном производстве: например, 50 одинаковых раскосов для теплицы.
Как изготовить шаблон из ДСП или фанеры (толщина 6–10 мм):**
1. Нарисуйте на листе прямоугольный треугольник с нужными углами. Например, для 45° — катеты по 200 мм.
2. Вырежьте лобзиком или фрезером. Края зашлифуйте наждачной бумагой — чтобы не царапать трубу.
3. В одном углу сделайте выемку под ребро профиля — глубиной 2–3 мм и шириной, равной толщине стенки трубы (обычно 2–3 мм). Это позволит точно зафиксировать шаблон.
4. Пропилите в шаблоне узкую щель (1–1,5 мм) вдоль линии разметки — через неё удобно проводить карандаш.
Как использовать:**
— Уложите трубу на ровную поверхность.
— Прижмите шаблон так, чтобы выемка легла на ребро профиля, а основание — на торец.
— Через щель проведите линию карандашом.
— Перенесите линию на боковую поверхность с помощью ленточной рулетки.
Плюсы шаблона:

Разметка — это не финал. Это начало. Самая большая ошибка — сделать линию, отрезать и сразу сваривать. Нет. Проверяйте на каждом этапе.
1. Проверка до резки**
Положите трубу на плиту, приложите угольник к разметке — зазоров не должно быть. Используйте щуп (0,1 мм) — если проходит — разметка неточна.
2. После резки — проверка торца**
Зачистите край, затем приложите к нему угольник. Если есть зазор — зачистите ещё немного, но не переборщите: слишком много снятия металла ослабит шов.
3. Стыковка двух деталей**
Соберите узел «на сухо» — без сварки. Прижмите струбцинами. Измерьте зазоры по всему периметру. Допустимый зазор — не более 0,5 мм для труб до 60 мм, и не более 1 мм для больших сечений.
4. Контроль диагоналей (для рам)**
Если вы собираете прямоугольник, измерьте обе диагонали. Они должны совпадать с точностью до 1 мм на 1 м длины. Разница в 3 мм на 2 м — уже перекос.
5. Использование лазерного уровня (если есть)**
Направьте луч вдоль одной трубы, затем — вдоль второй. Угол между лучами покажет реальный угол стыка. Точность — до 0,2°.
Если на любом этапе обнаружена ошибка — не спешите сваривать. Лучше переделать заготовку, чем потом резать шов болгаркой на высоте.

Бывает: разметка была точной, резка — чистой, но при сборке оказалось — угол не тот. Что теперь? Переплавлять — долго и дорого. Есть три рабочих способа коррекции без замены детали.
1. Подгибка на гидравлическом прессе или домкрате**
Если отклонение не более 2–3°, можно слегка подогнуть трубу. Зафиксируйте её в тисках так, чтобы зона изгиба была над опорой, а усилие прикладывалось в месте, где нужно «дожать» угол. Делайте это постепенно — по 0,5° за подход. Проверяйте после каждого этапа.
2. Установка компенсационной прокладки**
Вырежьте из стали полоску толщиной 1–2 мм и шириной 20–30 мм. Вставьте её в зазор при сварке. После провара она станет частью шва и компенсирует перекос. Подходит для неответственных узлов (ограждения, навесы).
3. Коррекция шва при сварке**
При выполнении шва держите электрод под углом, компенсирующим перекос. Например, если угол «раскрыт», ведите шов с небольшим наклоном внутрь. Это требует опыта, но возможно. Главное — не перегревать металл: делайте короткие участки по 20–30 мм с паузой на охлаждение.
Важно: эти методы — временные меры. Для несущих конструкций лучше переделать. Но если сроки горят — они спасут ситуацию.

Можно ли разметить угол без угольника, только с линейкой и карандашом?
Да, но только для 90° и 45°. Для 90° используйте «правило трёх-четырёх-пяти»: отмерьте 300 мм, 400 мм — расстояние между концами должно быть 500 мм. Для 45° — отложите равные отрезки по двум граням и соедините их. Точность будет ±0,5°, если измерять аккуратно.
Почему при разметке 45° на прямоугольной трубе получается не 45°?
Потому что вы размечаете по диагонали торца, а не по геометрическому углу. Диагональ прямоугольника не делит угол пополам. Чтобы получить истинные 45°, нужно строить угол через равные катеты или использовать транспортир.
Какой маркер лучше использовать для разметки на металле?
Лучше всего — масляный маркер (например, «Sharpie Industrial») или мел для металла. Обычный карандаш стирается зачистке, а водный маркер смывается от конденсата. Перед резкой протрите поверхность спиртом — чтобы маркер не «плыл».
Нужно ли учитывать толщину стенки трубы при разметке?
Да, особенно при стыковке под углом. Толщина стенки влияет на положение «нулевой линии» шва. Если вы размечаете по внешнему контуру, а свариваете встык — может образоваться зазор внутри. Поэтому разметку лучше делать по внутренней грани или с учётом смещения на величину толщины стенки.
Можно ли использовать 3D-принтер для изготовления шаблонов?
Можно, но с оговорками. Пластик (PLA, ABS) деформируется при нагреве и давлении. Для разметки подойдёт, если шаблон не будет испытывать механических нагрузок. Для постоянной работы лучше взять металл или фанеру.

Типичные ошибки при разметке угла и как их избежать

• Ошибка: разметка на «глаз» или по линейке без фиксации
  Последствие: перекос до 3–5°.
  Как избежать: всегда используйте центр торца и фиксируйте инструмент струбцинами или упорами.
• Ошибка: не проверка торца перед разметкой
  Последствие: даже точная линия даст неточный стык, потому что исходная поверхность «завалена».
  Как избежать: зачищайте торец до идеальной плоскости — проверяйте угольником.
• Ошибка: перенос разметки с торца на бок без учёта геометрии
  Последствие: на боковой поверхности линия «уходит» — угол получается искажённым.
  Как избежать: используйте гибкую ленту, прижимайте её плотно к ребру, делайте насечки через каждые 20 мм.
• Ошибка: использование старого угольника без калибровки
  Последствие: систематическая ошибка в одну сторону (например, всегда +1,5°).
  Как избежать: раз в месяц проверяйте угольник на стекле или с помощью лазерного уровня.
• Ошибка: разметка на трубе, лежащей на мягкой поверхности
  Последствие: прогиб трубы → искажение линии.
  Как избежать: работайте на стальном столе или деревянной плите толщиной ≥30 мм.

Итог: какой метод выбрать — и когда

Если вам нужно сделать один-два угла — используйте металлический угольник + проверку «трёх-четырёх-пяти**. Это быстро и достаточно точно.
Если углов 10 и больше — сделайте шаблон из фанеры. Это сэкономит время и гарантирует повторяемость.
Для произвольных углов (30°, 60°, 75°) — транспортир с центровкой или геометрическое построение.
Для ответственных конструкций — комбинируйте: разметка механическая + контроль электронным угломером.
Главное правило: разметка — это не этап, а процесс. Он включает подготовку, выполнение, проверку и коррекцию. Игнорирование любого из этих шагов ведёт к ошибкам, которые потом дороже исправлять, чем делать с нуля.
Если вы занимаетесь монтажом каркасов, ферм или ограждений — качество разметки напрямую влияет на срок службы конструкции. А значит, потраченные 5 минут на точную разметку сегодня сэкономят вам часы переделок завтра.
