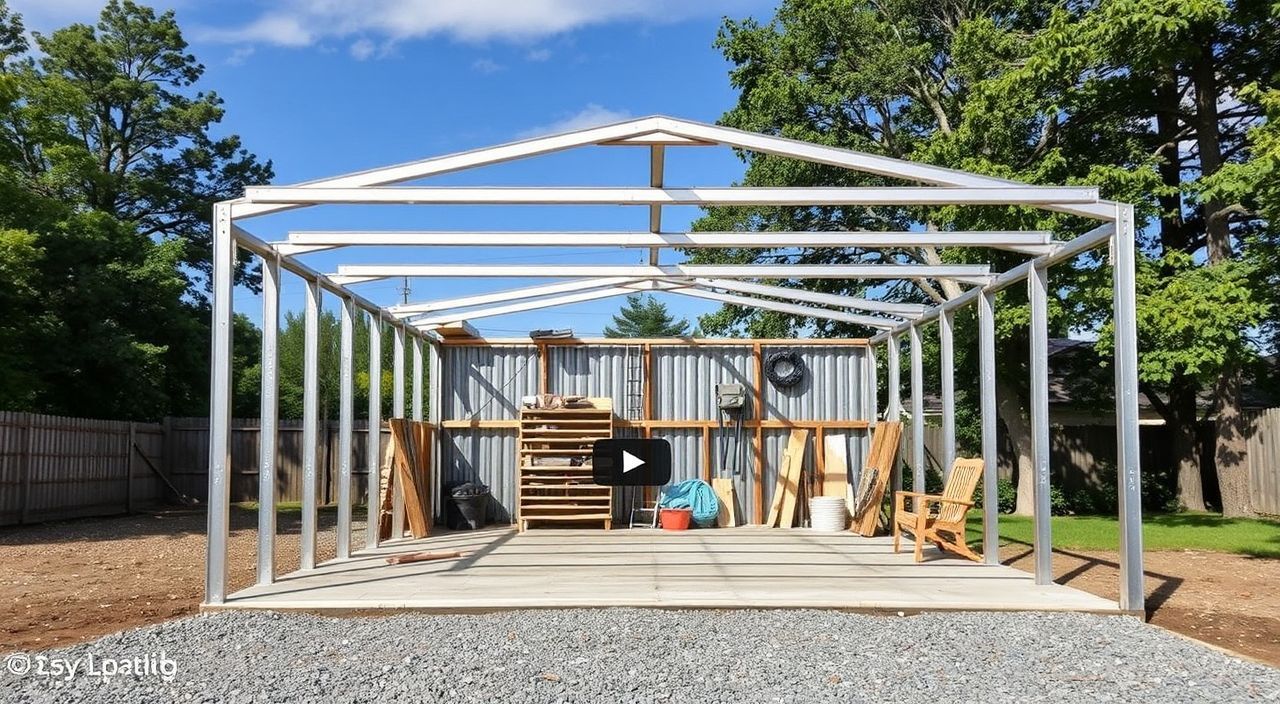

Как сделать каркасный гараж своими руками из профильной трубы

Каркасный гараж из профильной трубы — это не просто бюджетное решение, а продуманная конструкция, которая сочетает в себе лёгкость монтажа, прочность и долговечность. Если вы уже решили, что хотите построить гараж своими руками, но не готовы к «бетонной войне» и многоэтажным опалубкам, то каркас из профильной трубы — ваш путь. Он подходит как для временного укрытия, так и для капитального сооружения с утеплением и отделкой. Главное — правильно спроектировать, подобрать материалы и соблюсти технологию сборки. В этой статье мы разберём всё по полочкам: от расчётов до финального монтажа кровли. Никаких «вот так делают», только конкретика, проверенные схемы и реальные нюансы, с которыми сталкиваются даже опытные строители.

Как выбрать размеры и тип конструкции: от габаритов до несущей способности

Прежде чем резать металл, нужно понять, какой гараж вам нужен. Стандартные размеры — 6×4 м, 6×6 м или 7×10 м — не случайны. Они связаны с длиной стандартных элементов: профильной трубы (обычно 6 м), сэндвич-панелей (6 м) и листов металлочерепицы (до 6,5 м). Если вы планируете хранить один автомобиль, достаточно 3,5–4 м в ширину и 6 м в длину. Для двух машин — минимум 6 м ширины. Высота стен обычно 2,5–3 м, а конька — 3,5–4,5 м, в зависимости от уклона крыши.
Важно: каркасная конструкция не требует фундамента «под дом», но его тип напрямую влияет на устойчивость. Самый простой — столбчатый фундамент из бетонных блоков или асбестоцементных труб с заглублением ниже промерзания (1,2–1,5 м в средней полосе). Для лёгкого гаража можно использовать винтовые сваи диаметром 89 мм — они быстрее монтируются и не требуют выдержки бетона. Но если грунт — песок или торф, лучше сделать ленточный мелкозаглублённый фундамент шириной 30–40 см и высотой 40 см над землёй. Это предотвратит перекос при пучении.
Тип каркаса тоже важен. Есть три основных варианта:

• Простая рама — вертикальные стойки + горизонтальные обвязки + раскосы. Подходит для односкатной или двускатной крыши без сложных нагрузок.
• Каркас с фермами — используется при пролёте более 6 м. Фермы из профильной трубы снижают прогиб и позволяют обойтись без внутренних опор.
• Модульный каркас — собирается из готовых секций (например, 3×3 м), удобен для частой перестановки или расширения.

Если вы живёте в регионе с сильными ветрами (более 25 м/с) или снеговой нагрузкой выше 180 кг/м², обязательно усиливайте углы раскосами и увеличивайте сечение профиля. Например, для стен — 60×40×2 мм, для стропил — 80×40×2,5 мм, для ферм — 100×50×3 мм. Не экономьте на металле — деформация каркаса после первого же снегопада обойдётся дороже, чем дополнительные 10% стоимости профиля.

Расчёт материалов: как не ошибиться с количеством профиля и крепежа

Самая частая ошибка — закупка «на глаз». Даже с точным чертежом легко недооценить расход. Вот как считать правильно:
Во-первых, определите общую длину всех элементов. Например, для гаража 6×4 м с двускатной крышей и высотой стен 2,7 м:

• Стойки: 8 шт. × 2,7 м = 21,6 м
• Обвязка нижняя и верхняя: 2 × (6 + 4) = 20 м × 2 = 40 м
• Раскосы (по 2 на каждую стену): 4 × 3,5 м = 14 м
• Стропила (шаг 1 м, длина по скату ~3,2 м): 7 шт. × 3,2 м = 22,4 м
• Коньковая балка: 6 м
• Фермы (если есть): 2 шт. × 6 м = 12 м

Итого: около 110 м профильной трубы. Но! Учитыв отходы при резке — добавьте 5–7%. Также нужны элементы для ворот: коробка (2 стойки + 2 перемычки), направляющие и крепления для роликов. Для распашных ворот 3×2,5 м потребуется ещё ~12 м трубы.
Что касается крепежа:

Не забудьте про защиту металла: грунт-эмаль (например, «ГФ-021»), цинковый спрей или порошковая покраска после сборки. Если вы будете сваривать — используйте электроды ОЗС-12 или МР-3 для стали Ст3. Для болтовых соединений — лучше всего применять оцинкованные или нержавеющие детали, особенно в местах контакта с влагой (углы, примыкание к земле).

Подготовка участка и устройство фундамента: от разметки до заливки

Перед тем как копать, сделайте чёткую разметку. Возьмите шнур, колышки и уровень. Проверьте диагонали: если гараж 6×4 м, диагонали должны быть равны √(6² + 4²) = √52 ≈ 7,21 м. Разница больше 2 см — перебивайте. Затем снимите плодородный слой на глубину 15–20 см по всему контуру — это предотвратит рост травы под фундаментом.
Для столбчатого фундамента:

1. Выкопайте ямы под опоры (обычно 8 шт.: по углам и через 2–2,5 м по длинным сторонам). Глубина — на 20 см ниже глубины промерзания.
2. На дно уложите 10 см щебня, утрамбуйте.
3. Установите асбестоцементные трубы Ø 150 мм или бетонные блоки 20×20×40 см.
4. Внутрь трубы вставьте арматуру (2 прута А-II, Ø 10 мм), залейте бетоном М200 (1 часть цемента ЦЕМ I 42,5, 2,8 части песка, 4,8 части щебня).
5. Выровняйте верхние края по уровню — они должны быть строго в одной плоскости. Используйте водяной или лазерный уровень.

Если вы выбрали винтовые сваи — заказывайте их с оголовками под приварку. После завинчивания (вручную или с помощью рычага) выровняйте оголовки болгаркой, чтобы получилась ровная площадка. Затем приварите к ним анкерные пластины (150×150×6 мм) — к ним потом крепится нижняя обвязка каркаса.
Важный нюанс: если грунт — глина или суглинок, обязательно сделайте дренаж вокруг фундамента. Уложите геотекстиль, затем щебень 10–15 см, и только потом обратную засыпку. Без этого вода будет собираться у основания, и за несколько сезонов металл начнёт корродировать даже при хорошей антикоррозийной защите.

Сборка каркаса: пошаговая инструкция от стоек до стропил

Сборку лучше начинать с нижней обвязки — она задаёт геометрию всей конструкции. Сварите или соберите на болтах прямоугольник из профильной трубы (например, 60×40×2 мм). Убедитесь, что углы 90°, диагонали равны. Затем установите его на фундамент и закрепите анкерными болтами. После этого — вертикальные стойки. Приварите их к обвязке в углах и на промежуточных опорах. Чтобы не было перекоса, сразу же установите раскосы: диагональные элементы из той же трубы, прикреплённые под углом 45°. Они работают как «жёсткий треугольник» и предотвращают боковые смещения.
Далее — верхняя обвязка. Её монтируют поверх стоек, также выравнивая по уровню. Теперь можно делать фермы или стропильную систему. Для двускатной крыши без ферм:

• Нарежьте стропила из трубы 80×40×2,5 мм. Длина зависит от уклона: при угле 25° и пролёте 6 м — ~3,2 м.
• Сделайте шаблон: вырежьте одну пару, проверьте на месте, затем используйте как образец для остальных.
• Приварите стропила к верхней обвязке с шагом 1 м. В месте стыка с коньком — сделайте упорную планку (кусок трубы 60×40 мм, длиной 20 см), чтобы не было провиса.
• Коньковая балка — отрезок трубы того же сечения, что и стропила, приваривается сверху к вершинам стропил.

Если пролёт больше 6 м — делайте фермы. Самая простая — треугольная с раскосом посередине. Собирается она на земле, затем поднимается и крепится к верхней обвязке. Для этого нужен помощник и лебёдка или простая рычажная система (например, брус + канат). Не пытайтесь поднять ферму в одиночку — вес 6-метровой фермы из 100×50×3 мм может достигать 40–50 кг.
После сборки каркаса — обязательная проверка:

• Углы между стенами — 90° (угломер или 3-4-5 метод)
• Горизонтальность обвязок — пузырьковый уровень
• Отсутствие прогибов в стропилах — натяните шнур вдоль ската
• Жёсткость узлов — попробуйте «покачать» стойку рукой: люфт недопустим

Монтаж стен: сэндвич-панели, профнастил или поликарбонат?

Выбор материала для стен — это баланс между ценой, теплоизоляцией и сроком службы. Рассмотрим три основных варианта:
Сэндвич-панели — самый популярный выбор. Толщина утеплителя: 50 мм (для тёплого гаража), 100 мм (для круглогодичного использования). Стандартные размеры — 1180 мм ширина, длина от 2 до 6 м. Монтируются вертикально, стыки герметизируются саморезами с резиновой шайбой и уплотнителем. Важно: перед монтажом обработать торцы панелей герметиком (например, «Мастер-герметик»), иначе влага проникнет внутрь и утеплитель намокнет.
Профнастил — дешевле, но требует утепления. Сначала крепят обрешётку из бруса 50×50 мм с шагом 60–80 см, затем — пароизоляцию («Изоспан B»), утеплитель (минвата 100 мм), гидроизоляцию («Изоспан C») и уже потом профнастил. Минус — больше трудозатрат, плюс — можно менять облицовку без демонтажа каркаса.
Поликарбонат — для лёгкого гаража или летней мастерской. Используется сотовый поликарбонат толщиной 6–8 мм. Крепится на алюминиевые или стальные профили, с компенсационными зазорами (3 мм на метр длины). Обязательно закрывайте торцы лентой-заглушкой — иначе в яки попадёт пыль и влага.
Таблица сравнения:

Если вы планируете утеплять гараж зимой — выбирайте сэндвич-панели с пенополиуретаном (ППУ) внутри. Он не впитывает влагу, как минвата, и сохраняет тепло даже при повреждении обшивки.

Кровля: как выбрать материал и правильно его уложить

Кровля — это не просто «крыша сверху», а защита всей конструкции от атмосферы. Для каркасного гаража чаще всего используют:

• Металлочерепица — самый распространённый вариант. Толщина стали 0,45–0.5 мм, полимерное покрытие (ПВДФ, полиэстер). Шаг обрешётки — 35 см для профиля «Монтеррей», 40 см для «Каскада».
• Профессиональный настил — профлист с высотой волны 20–44 мм. Дешевле металлочерепицы, но требует более частой обрешётки (40–50 см).
• Еврошифер (асбоцемент) — почти исчез из продажи из-за опасности асбеста, но иногда встречается на вторичном рынке. Не рекомендуется.
• Мягкая кровля (битумная черепица) — возможна, но только при сплошной обрешётке из фанеры или ОСП. Для гаража — избыточно и дорого.

Как монтировать металлочерепицу:

1. Сначала уложите гидроизоляционную мембрану (например, «Ютакон» или «Технониколь»). Крепите её к стропилам степлером с шагом 30 см.
2. Сделайте обрешётку из бруса 30×50 мм. Первый ряд — утолщённый (50×50 мм), чтобы компенсировать высоту волны.
3. Начинайте укладку с нижнего левого угла. Первый лист крепите саморезами с резиновой шайбой через волну (не в долину!).
4. Следующие листы перекрывают предыдущие на 1 волну (110–120 мм). Верхний край — на 30–40 мм выше карниза.
5. В местах примыкания к стенам и трубам используйте ендовы и фартуки из оцинкованной стали.

Обязательно оставьте зазор между кровлей и стеной — минимум 20 мм. Это нужно для вентиляции и компенсации теплового расширения. Если зазора нет — металлочерепица «гуляет», саморезы выворачиваются, и появляются протечки.

Устройство ворот: распашные, подъёмные или секционные — что реально сделать своими руками

Ворота — это «лицо» гаража и главная точка отказа, если сделаны плохо. Рассмотрим три варианта, доступных для самостоятельного монтажа.
Распашные ворота — самый простой и дешёвый способ. Каркас из профильной трубы 60×40×2 мм, заполнение — профнастил или сэндвич-панель. Крепятся на петли (лучше — врезные, с подшипниками). Минусы: требуют свободного пространства перед гаражом, могут заклинивать при снеге. Совет: делайте их с уклоном внутрь (на 2–3 см по высоте), чтобы вода стекала от проёма.
Подъёмные (откатные) ворота — хороший компромисс. Каркас такой же, но вместо петель — ролики на направляющих. Направляющая крепится к потолку или к стене. Важно: верхняя часть проёма должна быть ровной и жёсткой — иначе ворота будут «гулять». Для гаража 3×2,5 м достаточно двух роликов на каждой стороне и направляющей длиной 3,5 м.
Секционные ворота — самый сложный, но и самый функциональный вариант. Состоят из панелей, соединённых шарнирами, и поднимаются вдоль потолка. Требуют точного расчёта высоты проёма (минимум 30 см над дверью для механизма) и установки пружин сбалансированной системы. Если вы не имеете опыта — лучше купить готовый комплект с инструкцией (например, от «Аллюр» или «Ролтех») и доверьте монтаж специалисту. Самостоятельная сборка часто заканчивается перекосом и поломкой пружин.
Для всех типов ворот — обязательна защита от коррозии. Перед покраской обезжирьте металл, нанесите грунт, затем 2 слоя эмали. И не забудьте про уплотнители по периметру — они предотвращают продувание и шум при закрытии.

Финальные штрихи: утепление, гидроизоляция и отделка внутри

Когда каркас стоит, стены и кровля смонтированы, начинается этап, который делает гараж не просто укрытием, а полноценным помещением. Первое — гидроизоляция. Даже если вы использовали сэндвич-панели, проверьте стыки: там, где панели примыкают к фундаменту, проложите битумную ленту или герметик. На полу — уложите рубероид или гидроизоляционную мембрану, особенно если грунт влажный.
Утепление стен и потолка — если вы не выбрали сэндвич-панели. Лучший вариант — базальтовая вата плотностью 40–50 кг/м³. Толщина: 100 мм для стен, 150 мм для потолка. Укладывайте её между стойками каркаса, без зазоров и сжатия. Снаружи — пароизоляция («Изоспан B»), внутри — гидроизоляция («Изоспан C») и финишная отделка.
Для внутренней отделки подойдут:

• Вагонка ПВХ — влагостойкая, лёгкая в монтаже, но боится ударов.
• ДСП или ОСП — дешево, но требует покраски или ламинации.
• Металлический сайдинг — для тех, кто хочет «промышленный» вид и максимальную прочность.

Не забудьте про вентиляцию. Даже в неотапливаемом гараже нужен приток и вытяжка. Простейший вариант — два отверстия диаметром 100 мм в противоположных стенах на высоте 30 см от пола и 30 см от потолка. Можно установить осевой вентилятор на вытяжке — он будет удалять пары бензина и масла.
И последнее — освещение. Проложите кабель до сборки стен (внутри каркаса), установите распределительную коробку и розетки. Для безопасности используйте кабель ВВГнг-LS 3×2,5 мм² и УЗО на 30 мА. Лампы — LED, мощностью 20–30 Вт на 1 м² площади.

Что предлагает Krasagrostroy: материалы для надёжного гаража без переплат

Если вы уже прошли все этапы проектирования и готовы к закупке — обратите внимание на предложения компании Krasagrostroy. Они поставляют качественные кровельные материалы: металлочерепицу с гарантией до 30 лет, профнастил с полимерным покрытием «Премиум», а также сэндвич-панели с утеплителем из ППУ и минваты плотностью 120 кг/м³. Особое внимание — фасадным решениям: виниловый сайдинг, фасадные панели под камень и дерево, которые монтируются без специального инструмента и выдерживают перепады температур от –50°C до +70°C. Цены у них ниже среднерыночных за счёт прямых поставок от производителей и собственных складов в трёх регионах России. А при заказе от 50 м² — бесплатная доставка и консультация инженера по подбору сечения профиля под ваш регион.

Часто задаваемые вопросы

Можно ли собрать каркасный гараж без сварки?
Да, можно. Используйте болтовые соединения: уголки 50×50 мм, хомуты-накладки и высокопрочные болты М10 или М12 с гайками и шайбами. Такой гараж легко разобрать и перевезти. Минус — немного меньше жёсткости, поэтому для ветреных районов добавьте раскосы и усильте узлы.
Какой уклон крыши выбрать для снеговой нагрузки?
Оптимальный — 25–30°. При меньшем угле снег не соскальзывает и создаёт большую нагрузку. большем — возрастает ветровая нагрузка. В районах с снегом более 180 кг/м² (например, Урал, Сибирь) делайте уклон не менее 30°, а стропила — из трубы 100×50×3 мм.
Нужно ли утеплять гараж, если он неотапливаемый?
Да, даже без отопления. Утеплитель предотвращает конденсат на металле, который вызывает коррозию. Кроме того, в тёплом гараже легче хранить авто — аккумулятор не садится так быстро, резина не твердеет. Достаточно 50 мм минваты или ППУ.
Сколько времени занимает сборка гаража 6×4 м?
При двух рабочих и подготовленных материалах — 5–7 дней. День — фундамент, 1–2 дня — каркас, 1 день — стены, 1 день — кровля, 1 день — ворота и отделка. Если сварка — добавьте полдня на зачистку швов и грунтовку.
Можно ли поставить гараж на существующий бетонный пол?
Да, но только если он ровный и не имеет трещин. Приварите к нему анкерные пластины через дюбели затем соберите каркас. Убедитесь, что между металлом и бетоном есть гидроизоляция (битумная мастика или рубероид), иначе будет коррозия.

Типичные ошибки и как их избежать

• Ошибка: не проверили геометрию после сборки каркаса.
  Последствие: стены перекошены, панели не встают, ворота заклинивают.
  Решение: после каждого этапа — проверяйте диагонали и уровнем. Используйте струбцины при сварке, чтобы не «повело».
• Ошибка: забыли про термический зазор при монтаже сэндвич-панелей.
  Последствие: панели вздуваются, крепёж рвётся, появляются трещины.
  Решение: оставляйте 3–5 мм зазора между панелями и на торцах. Используйте специальные компенсационные профили.
• Ошибка: использовали обычные саморезы вместо саморезов с уплотнителем.
  Последствие: вода просачивается в стыки, ржавчина на каркасе, протечки кровли.
  Решение: для металла — только саморезы с неопреновой шайбой (например, «FASCO» или «Kingspan»).
• Ошибка: не做了 гидроизоляцию под полом.
  Последствие: влажность внутри гаража 80–90%, инструмент ржавеет, краска отслаивается.
  Решение: уложите геотекстиль → щебень 10 см → полиэтиленовая плёнка 200 мкм → стяжка или бетон.

Итог: что важно помнить при строительстве каркасного гаража

Каркасный гараж из профильной трубы — это не «времянка», а полноценное сооружение, которое прослужит 20–30 лет при правильном исполнении. Главное — не экономить на фундаменте и металле, точно выдерживать геометрию и не пропускать этапы гидро- и пароизоляции. Выбор материалов должен зависеть от ваших целей: если гараж — для хранения авто на зиму, берите сэндвич-панели и утеплённую кровлю; если — для летней мастерской, подойдёт профнастил и поликарбонат. Сварка даёт максимальную жёсткость, но болтовые соединения — более гибкий вариант для будущих переделок.
Помните: даже самая дорогая конструкция не выдержит плохой сборки. Поэтому уделяйте время замерам, проверкам и консультациям. И тогда ваш гараж станет не просто местом для машины, а надёжным укрытием, где будет удобно и работать, и отдыхать.
