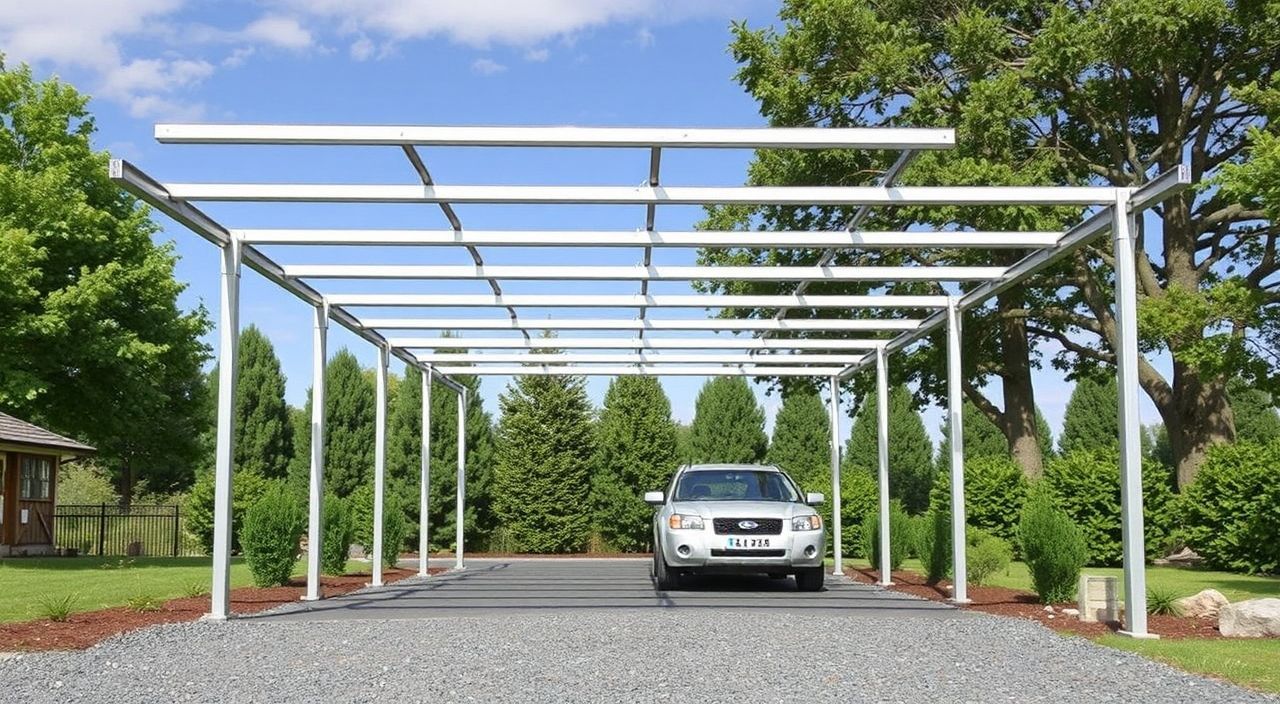

Как сделать навес для машины из профильной трубы

Если перед вами стоит задача защитить автомобиль от дождя, снега, пыли и ультрафиолета — но при этом бюджет ограничен, а участок не позволяет построить полноценный гараж, то навес из профильной трубы становится одним из самых практичных решений. Он прочный, долговечный, легко монтируется своими руками и выглядит аккуратно даже без отделки. Главное — подойти к проектированию и сборке системно: правильно рассчитать нагрузки, выбрать сечение профиля, учесть климатические особенности региона и тип кровли. В этой статье мы разберём всё по шагам — от замеров до финальной обработки, чтобы вы могли собрать надёжный навес за 2–3 выходных, не привлекая бригаду и не переплачивая за «псевдо-экспертные» советы.

Какие параметры нужно учесть при проектировании навеса

Первое, что ломает начинающих — это попытка «сделать как сосед». Но у соседа может быть другой тип грунта, другая высота снежного покрова, иначе расположены коммуникации. Поэтому начните с расчётов. Основные параметры:

• Размеры навеса: стандарт для одного автомобиля — 5,5 × 3 м (длина × ширина), для двух машин — 6 × 5 м. Учитывайте зазоры: минимум 0,5 м с каждой стороны для удобства открывания дверей.
• Высота карниза: от 2,2 м — минимальная, чтобы человек свободно проходил; до 2,8 м — если планируете парковку внедорожника или подъёмник. Высота конька зависит от уклона крыши: при угле 15° — на 0,4–0,6 м выше карниза.
• Уклон кровли: от 10° — для металлочерепицы и профнастила, от 15° — для поликарбоната (чтобы вода стекала, а не застаивалась). При уклоне менее 10° нужна герметизация стыков и продольный жёлоб.
• Снеговая и ветровая нагрузка: в средней полосе России — до 180 кг/м² снега (III район), в Сибири — до 320 кг/м² (V–VI район). Ветер — до 42 м/с (IV район). Эти данные берутся из СП 20.13330.2016 «Нагрузки и воздействия».

Не забудьте про привязку к участку: отступ от границы соседнего участка — минимум 1 м (по СНиП 30-02-97*), от жилого дома — 3 м. Если навес примыкает к дому, нужна компенсационная деформационная шва и гидроизоляция стыка.
Для точного расчёта можно использовать онлайн-калькуляторы (например, от «МеталлПрофиль»), но лучше — проверить вручную. Пример: для навеса 6 × 4 м с уклоном 15° и снеговой нагрузкой 180 кг/м² суммарная вертикальная нагрузка на одну опору (при 4 опорах) составит около 1,2 т. Это уже требует столбчатого фундамента с армированием, а не просто «забить трубу в землю».

Выбор профильной трубы: сечение, толщина стенки и марка стали

Профильная труба — не просто «квадратная железка». От её характеристик зависит, выдержит ли конструкция зимнюю метель или рухнет под первым снегом. Основные параметры:

• Сечение: для стоек — минимум 60×60 мм, лучше 80×80 мм; для стропил и обвязки — 40×40 мм или 50×25 мм (прямоугольник); для раскосов — 25×25 мм. Чем больше площадь, тем выше момент сопротивления.
• Толщина стенки: для стоек — 2,5–3 мм, для стропил — 2 мм. Трубы толщиной 1,5 мм годятся только для лёгких навесов до 3×3 м без снега.
• Марка стали: ГОСТ 30245-2003 — это профильные трубы прямоугольного сечения. Для наружного использования предпочтительна сталь марки Ст3сп или Ст3пс с цинковым покрытием (ГОСТ 13015-2012) или оцинковка по ГОСТ 14918-80. Не берите «эконом-вариант» без сертификата — ржавчина появится через год.

Важно: профильная труба бывает электросварной (более дешёвая, но шов слабее) и холоднодеформированной (точные размеры, равномерная толщина, выше прочность). Для навеса лучше брать холоднодеформированную — особенно если вы планируете сварку в углах: швы будут держаться надёжнее.
Таблица: рекомендуемые сечения для разных элементов навеса (при длине пролёта до 6 м)

Если вы живёте в регионе с сильными ветрами (Крым, Приморье, Калининград), добавьте раскосы по диагонали и усиленные анкерные крепления. И да — не экономьте на металле. Дешёвая труба с толщиной 1,8 мм будет «гулять» на ветру, а через год вы потратите втрое больше на ремонт.

Фундамент: какой тип выбрать и как его сделать своими руками

Многие считают, что «навес — это не дом, можно вбить трубы в землю». Это ошибка. Без фундамента даже самый прочный каркас через 2 года перекосится, а при снеге — рухнет. Есть три варианта:

1. Столбчатый фундамент с армированием — лучший выбор для большинства случаев. Бурятся скважины глубиной 1,2–1,5 м (ниже глубины промерзания), укладывается арматурный каркас (4 прута А-II, Ø12 мм), заливается бетон М200. Столбы выводятся на 20–30 см над землёй, к ним привариваются стойки. Плюсы: устойчивость, долговечность (50+ лет), подходит для любых грунтов. Минусы: трудозатраты, нужно бурение.
2. Ленточный мелкозаглублённый — если навес примыкает к дому или делается в виде «пристройки**. Глубина — 50–70 см, ширина — 30 см. Армируется сеткой 100×100 мм из арматуры Ø8 мм. Подходит для пылеватых суглинков и супесей. Не подходит для пучинистых грунтов без дополнительной песчаной подушки.
3. Забивные сваи (винтовые) — быстрый вариант для дачи. Диаметр сваи — 108 мм, длина — 2,5 м, несущая способность — до 3 т. После завинчивания — обрезка под уровень, приварка оголовка. Плюсы: нет земляных работ, можно делать зимой. Минусы: дороговато (одна свая — 1500–2500 руб), требует спецтехники или усилий двух человек.

Как сделать столбчатый фундамент пошагово:

1. Разметка: колышки и шнур по контуру, проверка диагоналей (должны совпадать).
2. Бурение скважин: диаметр на 100 мм больше сечения трубы (например, для 80×80 мм — 180 мм). Глубина — 1,3 м (для Московской области).
3. Укладка подушки: 10 см щебня фракции 20–40 мм, утрамбовка.
4. Армирование: 4 прута А-II, длина на 50 см длиннее скважины, связка проволокой каждые 50 см.
5. Установка опалубки (асбестоцементная труба или рубероид) и заливка бетона М200 (цемент ПЦ 400, песок, щебень 1:2,5:4).
6. Выдержка 28 дней до полной прочности (можно нагружать через 7 дней при +20°C — 70% прочности).

Если грунт — торф или плывун, обязательно делайте песчаную подушку толщиной 30 см и уплотняйте виброплитой. Иначе осадка будет неравномерной — и каркас перекосится.

Сборка каркаса: от разметки до сварки и крепления элементов

Теперь — самая ответственная часть. Каркас должен быть ровным, жёстким и без перекосов. Начните с изготовления шаблона: вырежьте из фанеры или ДСП деталь обвязки — так вы избежите ошибок при резке труб.
Шаг 1: Резка труб. Используйте отрезной станок по металлу (болгарка с диском по металлу — только в крайнем случае, она даёт биение и неровный срез). Все детали должны быть одной длины с точностью ±1 мм. Для стоек — отмеряйте от нижнего торца до места приварки к фундаменту, учитывая толщину оголовка.
Шаг 2: Сборка рамы на земле. Положите две стойки параллельно, между ними — обвязку. Скрепите временно хомутами или струбцинами, проверьте углы угольником (90°). Затем приварите в четырёх точках по 20 мм — это «прихватки». Только после этого делайте окончательную сварку швов.
Шаг 3: Установка стоек. Поднимите раму, установите на фундамент. Используйте уровень и отвес: вертикаль — строго по отвесу, горизонталь — по уровню длиной ≥1,5 м. Фиксируйте стойки временными распорками (доски 50×100 мм).
Шаг 4: Монтаж стропил и раскосов. Стропила крепятся к верхней обвязке с шагом 1–1,2 м (зависит от типа кровли: для профнастила — до 1,5 м, для поликарбоната — не более 1 м). Раскосы устанавливаются под углом 45° от стойки к стропилу — они принимают на себя ветровую нагрузку.
Шаг 5: Сварка швов. Шов должен быть сплошным, без прожогов и непроваров. Толщина шва — не менее 3 мм для труб 60×60 мм. После сварки зачистите швы болгаркой с абразивным кругом, удалите шлак.
Важно: не сваривайте все элементы сразу. Сначала соберите одну секцию, проверьте геометрию, потом — вторую. Иначе при ошибке придётся резать и переделывать.

Выбор кровельного материала: плюсы и минусы профнастила, поликарбоната и ондулина

Кровля — это не просто «крыша», а защита всей конструкции. От неё зависит, будет ли вода протекать, шуметь ли дождь, выгорит ли материал за сезон.
Профнастил (Н-60, Н-75, Н-114):

• Плюсы: прочный, долгий срок службы (20–30 лет), не горит, устойчив к УФ, низкая цена (от 250 руб/м²).
• Минусы: шумит при дожде, требует обрешётки с шагом 1,5 м, нужна герметизация стыков силиконом.
• Совет: берите с полимерным покрытием (ПВХ, полиэстер), толщиной 0,45–0,5 мм. Для снега — профиль Н-114 (высота волны 114 мм), для лёгких условий — Н-60.

Сотовый поликарбонат (толщина 6–10 мм):

• Плюсы: лёгкий, прозрачный, хороший светопропуск, не трескается при ударе, срок — 10–15 лет.
• Минусы: выгорает без УФ-защиты (всегда берите с покрытием с одной стороны), требует обрешётки с шагом ≤1 м, стыки нужно герметизировать, иначе вода просочится.
• Совет: для навеса — 8 мм, цвет — бронза или молочный (меньше нагрева). Крепите саморезами с резиновыми шайбами, не перетягивайте — треснёт.

Ондулин (волнистый битумный лист):

• Плюсы: очень лёгкий, прост в монтаже, тихий, дешёвый (от 180 руб/м²).
• Минусы: срок службы — 10–12 лет, деформируется при +60°C, не выдерживает снега >100 кг/м² без усиления обрешётки.
• Совет: используйте только для тёплых регионов, с уклоном ≥20°, с обрешёткой 40×20 мм с шагом 45 см. Не кладите на прямые солнечные лучи — быстро растрескается.

Для большинства регионов России оптимальный выбор — профнастил Н-75 с полиэстеровым покрытием. Он сочетает цену, прочность и долговечность. Поликарбонат — если вам нужен свет, например, для мастерской под навесом.

Обрешётка и монтаж кровли: как не допустить протечек и перекосов

Обрешётка — это основа, на которую ложится кровля. Её шаг и материал напрямую влияют на надёжность.
Для профнастила:

• Обрешётка — брус 40×20 мм или 50×50 мм, шаг — 1,5 м для Н-75, 1,2 м для Н-60.
• Крепление: саморезы с пресс-шайбой (длина 25 мм), вкручивать строго перпендикулярно.
• В местах стыков листов — укладка уплотнительной ленты (EPDM), затем саморезы с шагом 20 см.

Для поликарбоната:

• Обрешётка — брус 40×20 мм, шаг — 70–100 см (зависит от толщины: 6 мм — 70 см, 8 мм — 100 см).
• Листы крепятся через специальные термошайбы (не обычные саморезы!), чтобы компенсировать тепловое расширение.
• Края листов закрываются алюминиевыми профилями (коньковый, торцевой), внутренние стыки — соединительными профилями с уплотнителем.

Критически важные моменты:

• Направление листов: для профнастила — вдоль уклона, для поликарбоната — так, чтобы каналы были вертикальными (иначе вода застоится).
• Перехлёст: профнастил — минимум 200 мм (один гофр), поликарбонат — 200 мм с уплотнителем.
• Герметизация: все стыки, крепления, примыкания к стене — силиконовым герметиком для металла (например, «Момент Гермент»).

Если вы сделаете обрешётку с перекосом — листы будут «гулять», крепления ослабнут, и через год появятся протечки. Проверяйте уровень после каждого ряда.

Защита металлоконструкции: грунтовка, покраска и антикоррозийная обработка

Сварные швы — это слабое место. Именно там начинается коррозия, если не обработать вовремя. Не экономьте на защите — это продлит жизнь навеса на 10–15 лет.
Процесс защиты включает три этапа:

1. Очистка поверхности: щётка по металлу, затем абивный круг на болгарке для удаления окалины и ржавчины. В идеале — дробеструйная очистка до степени Sa 2,5 (но для дачи хватит механической).
2. Грунтовка: эпоксидная (например, «ГФ-021») или цинкодержащая («Цинконол», «Цинк-Грунт»). Наносите в два слоя с выдержкой 4–6 часов между ними. Особое внимание — сварным швам и местам реза.
3. Лакокрасочное покрытие: алкидная краска (ПФ-115) — 2 слоя, или акриловая (например, «Тиккурила») — 2 слоя. Для улицы лучше акрил: он не желтеет, устойчив к УФ, держится 7–10 лет.

Если вы используете оцинкованную трубу — грунтовку можно пропустить, но сварные швы всё равно нужно грунтовать (цинк сгорел при сварке). И да — не красьте в дождь, при температуре ниже +5°C и при влажности >80%. Краска не ляжет ровно и быстро облезет.
Дополнительно: в зоне контакта с землёй (нижние 30 см стоек) нанесите битумную мастику — это защитит от капиллярной влаги.

Монтаж дополнительных элементов: водосток, освещение и боковые стенки

Навес — это не только крыша. Чтобы он был функциональным, добавьте:

• Водосток: желоб из ПВХ или алюминия, уклон 3–5 мм/м. Крепите через каждые 50 см. Внизу — воронка и труба Ø75 мм. Если нет возможности отвести воду в канализацию — сделайте приёмную яму с фильтром (гравий + геотекстиль).
• Освещение: LED-лента в алюминиевом профиле (влагозащищённая IP65), или точечные светильники на 12 В. Проводку прокладывайте в гофре, заземляйте. Лучше — с датчиком движения.
• Боковые стенки** (если нужно): поликарбонат 4 мм или профнастил. Крепите к стойкам через промежуточные бруски 40×20 мм. Оставляйте зазор 5 мм на тепловое расширение.

Если навес примыкает к дому, сделайте компенсационный шов шириной 20 мм, заполненный пеной и закрытый алюминиевой лентой. Иначе при температурных колебаниях стена и навес будут «тянуть» друг друга — и появятся трещины.
Для безопасности: если навес выше 2,5 м, добавьте ограждение из трубы 25×25 мм на высоте 1,1 м — особенно если есть дети.

Стоимость и сроки: сколько времени и денег потребуется на навес 6×4 м

Разберём реальный расчёт для навеса 6×4 м с уклоном 15°, фундаментом из 4 столбов, профнастилом Н-75.

• Материалы:
  • Труба 80×80×3 мм — 12 м (стойки) + 50×25×2 мм — 20 м (обвязка и стропила) = ~18 000 руб
  • Бетон М200 — 0,6 м³ = ~4 200 руб
  • Арматура А-II Ø12 — 24 м = ~1 200 руб
  • Профнастил Н-75, 0,45 мм, 25 м² = ~6 250 руб
  • Саморезы, герметик, грунтовка, ~2 500 руб
  • Итого материалы — ~32 150 руб
• Работа:
  • Бурение 4 скважин — 4 000 руб
  • Сварка каркаса — 6 000 руб
  • Монтаж кровли — 3 000 руб
  • Итого работа — ~13 000 руб
• Сроки: при двух людях — 2 дня на фундамент (бурение, заливка), 1 день на сборку каркаса, 1 день на кровлю. Итого — 4 дня, если погода позволяет.

Если делать всё самостоятельно — можно уложиться в 20–22 тыс. рублей и 3 дня. Но учтите: ваше время тоже имеет цену. Иногда выгоднее заплатить за бурение и сварку — и получить гарантию.

Что предлагает Krasagrostroy: материалы для вашего навеса по выгодным ценам

Если вы уже определились с конструкцией и готовы закупить материалы — обратите внимание на ассортимент компании Krasagrostroy. Они поставляют профнастил всех типов (Н-60, Н-75, Н-114) с гарантией 10 лет, сотовый поликарбонат толщиной 6–10 мм с УФ-защитой, а также сэндвич-панели для боковых стенок — с утеплителем из минеральной ваты или пенополиуретана. Цены на кровельные материалы здесь на 8–12% ниже среднерыночных благодаря прямым поставкам от производителей. Особенно выгодно брать комплекты: труба + профнастил + крепёж — скидка до 15%. Фасадные панели (-metallic, сайдинг, фиброцемент) помогут оформить боковые стенки в едином стиле с домом. Доставка по региону — в течение 24 часов после оплаты. Для частных застройщиков — бесплатная консультация по расчёту материалов.

Часто задаваемые вопросы (FAQ)

Можно ли сделать навес без фундамента — просто вбить трубы в землю?
Нет, не рекомендуется. Даже при лёгкой кровле (ондулин) и малой площади (3×3 м) вертикальные нагрузки и ветер вызовут перекос уже через 6–12 месяцев. Минимум — бетонные «тапочки» (куски бетона 40×40×20 см, залитые в ямы 50 см глубиной). Но для надёжности — столбчатый фундамент.
Какой уклон крыши выбрать для поликарбоната в снежном регионе?
Мимум 15°. При меньшем угле снег не будет сползать, а вес накопившейся массы (до 200 кг/м²) может прогнать листы и повредить обрешётку. Если уклон меньше — делайте усиленную обрешётку с шагом 50 см и добавляйте снегозадержатели.
Нужно ли утеплять навес?
Только если под ним будет помещение с постоянным пребыванием (мастерская, летняя кухня). Тогда — сэндвич-панели 100 мм или профнастил + минвата 50 мм + пароизоляция. Для простого навеса — нет, утепление увеличит вес и стоимость без пользы.
Как часто нужно обновлять покраску металла?
Акриловая краска — раз в 7–10 лет, алкидная — раз в 4–5 лет. Перед перекраской зачистите старый слой до металла в местах скола, загрунтуйте, затем нанесите 2 слоя новой краски. Не игнорируйте сварные швы — они ржавеют первыми.
Можно ли крепить навес к стене дома?
Да, но только если стена несущая (кирпич, бетон, газобетон ≥ D500). Используйте анкерные болты М10–М12, глубина заделки — не менее 80 мм. Между стеной и навесом — демпферная лента (2 мм) и герметик. Обязательно согласуйте проект с БТИ, если навес превышает 2,5 м в высоту.

Типичные ошибки при строительстве навеса и как их избежать

• Ошибка: не учли снеговую нагрузку. Результат: прогнутые стропила, обрыв кровли. Как избежать: берите сечение труб с запасом, делайте раскосы, уклон не 15°.
• Ошибка: сварили каркас «на глаз» без уровня. Результат: перекос, неровная кровля, протечки. Как избежать: используйте лазерный уровень или длинный пузырьковый (1,5 м), проверяйте диагонали.
• Ошибка: не обработали сварные швы. Результат: коррозия через 1–2 года, разрушение узлов. Как избежать: зачистка → грунтовка → краска. Даже на оцинковке — швы грунтуются.
• Ошибка: использовали тонкую трубу для стоек (40×40 мм). Результат: ветровой прогиб, тряска при снеге. Как избежать: для пролёта 4+ м — минимум 60×60 мм, лучше 80×80 мм.
• Ошибка: не сделали компенсационные зазоры для поликарбоната. Результат: листы треснули при нагреве. Как избежать: при креплении оставляйте зазор 3–5 мм, используйте термошайбы, не перетягивайте.

Итог: что важно помнить при строительстве навеса из профильной трубы

Навес из профильной трубы — это не «времянка», а долгосрочное решение. Его надёжность зависит не от дороговизны материалов, а от правильного расчёта, точной сборки и качественной защиты. Главное:

• Фундамент — не опция, а обязательное условие. Столбчатый с армированием — лучший выбор.
• Труба должна соответствовать нагрузкам: 80×80 мм для стоек, 50×25 мм для стропил — это база для навеса до 6 м.
• Кровля — профнастил Н-75 для большинства регионов, поликарбонат — если нужен свет и вы готовы ухаживать.
• Сварка и защита — не экономьте время и материалы. Один непроваренный шов может испортить всю конструкцию.
• Проверяйте геометрию на каждом этапе: диагонали, уровни, углы. Лучше переделать сейчас, чем через год ремонтировать.

Если вы сделаете всё по инструкции — ваш навес прослужит 20+ лет, выдержит любую зиму и будет выглядеть аккуратно даже без отделки. А если сомневаетесь в расчётах — возьмите за основу готовый проект из СП или обратитесь к инженеру. Потраченные 2–3 тысячи на консультацию сэкономят десятки тысяч на ремонте. Удачи в строительстве — и пусть ваш автомобиль всегда остаётся сухим и в тени.
