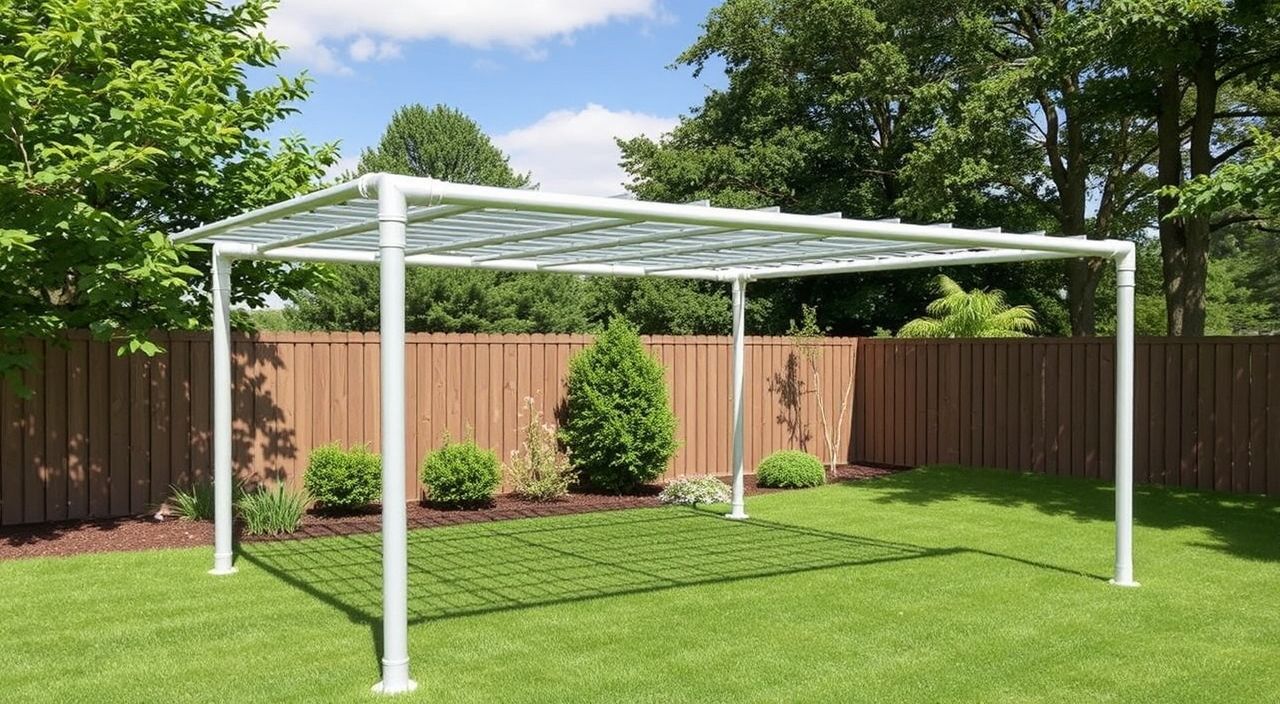

Как сделать навес во дворе из труб и профлистов

Навес во дворе — это не просто укрытие от дождя или солнца. Это функциональное пространство, которое может стать зоной отдыха, местом для хранения инвентаря, гаражом для мотоцикла или даже мини-террасой с барбекю. И если вы решили построить его своими руками из труб и профилированного листа (профлиста), то вы на правильном пути: такой навес получается прочным, долговечным и при этом — относительно бюджетным. Главное — не спешить, а продумать каждый этап: от расчёта нагрузок до крепления кровли. В этой статье мы разберём всё по полочкам: какие материалы выбрать, как рассчитать каркас, как правильно возвести опоры, закрепить обрешётку и смонтировать профлист без перекосов и протечек. Ни один этап не останется «за кадром» — вы получите пошаговую инструкцию, проверенную на практике, с реальными размерами, типичными ошибками и лайфхаками от строителей.

Как выбрать материал: трубы и профлист — что подходит именно вам

Первое, с чего начинается любой проект — это выбор материалов. От них зависит не только внешний вид, но и срок службы, устойчивость к ветру и снегу, а также сложность монтажа. Для каркаса навеса чаще всего используют стальные трубы квадратного или прямоугольного сечения. Почему не круглые? Потому что квадратные проще крепить друг к другу, особенно при сварке или использовании уголков и хомутов. Стандартные сечения для опор — 60×60 мм или 80×80 мм, для прогонов и стропил — 40×20 мм или 50×25 мм. Толщина стенки должна менее 2–2,5 мм: тоньше — риск деформации под снеговой нагрузкой, особенно если навес широкий (более 3 м).
Профлист — это не просто «железо с рёбрами». Он бывает разных марок: С8, С10, С20Н60, Н75. Чем выше цифра — тем выше высота волны и прочность листа. Для навеса во дворе идеально подойдёт С10 или С20: они хорошо гнутся, легко крепятся саморезами с резиновой шайбой, и при этом выдерживают снеговую нагрузку до 150 кг/м². Если навес будет расположен в заснеженном регионе (например, Урал, Сибирь, Центральная Россия), лучше взять С20 или даже Н60 — он устойчив к продавливанию. Цвет — по вкусу, но учтите: тёмные оттенки (чёрный, антрацит) нагреваются сильнее, а светлые (белый, серый) меньше — это важно, если под навесом будет стоять автомобиль или пластиковая мебель.
Важно: профлист должен быть покрыт полимерным слоем (пластизол, полиэстер) и иметь защиту от коррозии — цинковый слой не менее 275 г/м². Дешёвые листы с тонким цинком быстро ржавеют по кромкам, особенно после резки. Лучше переплатить на 10–15 %, чем менять кровлю через 3 года.

Расчёт конструкции: как не ошибиться с размерами и углами

Многие начинающие строители делают одну фатальную ошибку: берут «на глаз» длину прогона или высоту опор. В результате — перекосы, провисание кровли, трещины в креплениях. Чтобы этого не случилось, нужно выполнить простой, но обязательный расчёт.
Во-первых, определите **ширину пролёта** — расстояние между опорами. Максимальный рекомендуемый пролёт для профлиста С10 — 1,8–2,0 м при шаге обрешётки 60–70 см. Для С20 — до 2,5 м. Если вы хотите сделать навес шириной 4 м, то нужна хотя бы одна средняя опора — иначе лист будет прогибаться под снегом. Для пролётов более 3 м лучше использовать дополнительные стропила или усиленные прогоны.
Во-вторых, выберите **угол наклона кровли**. Минимальный — 8–10°** (для стока воды), но лучше — 15–20°**. При меньшем угле вода будет застаиваться в волнах профлиста, что вызовет коррозию. При большем — увеличится парусность, и ветер может поднять край листа. Для регионов с сильными ветрами (приморье, степи) рекомендуют делать угол не более 15° и усиливать крепление краёв.
Вот пример расчёта для навеса 4×3 м:

Каркас может быть идеальным, но если опоры «плывут» — весь навес развалится через год. Фундамент — это основа, и его нельзя делать «на скорую руку». Есть три варианта, и выбор зависит от типа грунта и бюджета:
1. Буронабивные столбы (самый надёжный)
— Бурят скважину глубиной 1,2–1,5 м (ниже уровня промерзания грунта в вашем регионе)
— Вставляют асбестоцементную трубу или опалубку из рубероида
— Устанавливают арматурный каркас (4 прута Ø10 мм)
— Заливают бетоном М200–М300
— Через 7 дней вверху закладывают анкерную пластину или закладную деталь для крепления трубы
2. Бетонные блоки (быстро, но только для лёгких навесов)
— Выкапывают яму 40×40×40 см
— Укладывают щебень (10 см), утрамбовывают
— Ставят бетонный блок (например, ФБС 24.4.6)— Крепят трубу на дюбели или анкерные болты
3. Мелкозаглублённый ленточный фундамент (для больших навесов или с крышей из сэндвич-панелей)
— Выкапывают траншею глубиной 50–60 см
— Делают опалубку, укладывают арматуру
— Заливают бетон, выравнивают уровень
— После затвердевания монтируют закладные
Важно: перед заливкой проверьте горизонтальность всех опор с помощью уровня. Даже 2 см перекоса на 4 метра — это уже заметно и опасно. Если грунт пучинистый (суглинок, супесь), обязательно делайте песчаную подушку толщиной 20 см — она снимает часть давления при морозном пучении.

Сборка каркаса: сварка vs болтовое соединение — что выбрать

Теперь — самый «горячий» этап: сборка металлоконструкции. Здесь два пути — сварка и болтовое крепление. Оба имеют свои плюсы и минусы.
Сварка:
— Самая жёсткая и долговечная связь
— Не требует дополнительных крёжных элементов
— Но: нужен сварочный аппарат, навыки, защита от коррозии швов (обязательно грунтовка + краска!)
— Риск перегрева тонких труб (особенно 40×20 мм) — могут деформироваться
Болтовое соединение:
— Не требует специального оборудования
— Можно разобрать и перенести навес
— Подходит для новичков
— Но: нужны уголки, хомут, болты М10–М12, гайки, шайбы
— Со временем крепления могут ослабнуть — периодически подтягивайте
Рекомендация: для опор и главных прогонов — сварка (если умеете), для стропил и обрешётки — болты. Так вы получите прочность там, где она критична, и ремонтопригодность — где удобно.
Шаг за шагом:

1. Установите опоры по разметке, временно закрепите их раскосами
2. Приварите или прикрутите нижние прогоны (вдоль навеса)
3. Уложите стропила поперёк, выдерживая шаг 60 см (от центра волны профлиста)
4. Проверьте уровень по всей конструкции — используйте лазерный нивелир или длинный уровень (1,5 м)
5. Закрепите все соединения, зачистите сварные швы, обработайте антикоррозийной грунтовкой (например, «ГФ-021»)

Не забудьте: при сварке труб под прямым углом часто образуется «зазор» — его нужно заполнить металлом, иначе шов будет слабым. Лучше использовать уголки 40×40 мм в углах — они работают как ребро жёсткости.

Монтаж профлиста: как крепить без протечек и перекосов

Крепление профлиста — это искусство. Неправильно закрученный саморез — и уже через месяц появится капля воды. Вот как делать правильно:
Подготовка:
— Листы режутся только ножницами по металлу или абразивным диском (не болгаркой с крупным зерном — она повреждает защитное покрытие)
— Кромки после резки обрабатываются грунтовкой или специальным герметиком (например, «Мастер-герметик»)
— Перед укладкой убедитесь, что обрешётка ровная и сухая
Правила укладки:

• Листы укладываются с нахлёстом: по длине — не 20 см** (для С10), по ширине — 1 волна (≈10–12 см)
• Первый лист выравнивают строго по краю — остальные «идут» от него
• Крепят саморезами с резиновой шайбой (лучше — с пресс-шайбой и сверлом): ST4,8×29 мм для толщины металла до 0,7 мм
• Шаг крепления: по краям — через волну, в середине — через 2 волны (то есть через 1,2–1,5 м)
• В местах примыкания к стене или другому элементу — обязательно ставят уплотнительную ленту и герметик

Особое внимание — торцам. Верхний край листа («наружный») должен быть загнут вниз или закрыт планкой — иначе вода будет затекать под лист. Нижний край — можно оставить открытым, но тогда сделайте отлив из той же стали, чтобы вода стекала в сторону, а не на опору.
Если навес будет эксплуатироваться зимой — предусмотрите снегозадержатели. Это простые планки, прикручиваемые к верхней волне профлиста через каждые 1,5 м. Без нихнег можетойти лавиной и повредить машину или людей.

Дополнительные элементы: отливы, планки, вентиляция и защита от коррозии

Готовый навес — это ещё не конец. Чтобы он служил 15–20 лет, нужны «мелочи», которые часто игнорируют:
Отлив (карнизная планка):**
— Монтируется по нижнему краю кровли
— Предотвращает стекание воды по стене или на опору
— Изготавливается из того же профлиста, что и кровля, или из оцинкованной стали
Ендова и примыкание к стене:**
— Если навес пристроен к дому, нужна ендова (вренний угол) из гибкой черепицы или металлопланки
— Примыкание герметизируется бутиловым скотчем и силиконовым герметиком (например, «Sikaflex-11 FC»)
<strongВентиляция:**
— Между кровлей и обрешёткой должен быть зазор не менее 2 см — для циркуляции воздуха
— В торцах можно сделать вентиляционные решётки (5×5 см), чтобы не скапливалась влага
Защита от коррозии:**
— Все сварные швы — грунтуют и красят в 2 слоя
— Места реза — обрабатывают преобразователем ржавчины (например, «Цинкарь»), затем грунтуют
— Раз в 3–4 года осматривайте крепления и подкрашивайте потёртости
Не экономьте на герметиках: дешёвый силикон растрескается за сезон, а качественный — прослужит 10 лет. Проверяйте срок годности и состав — должен быть нейтральный (без уксуса), иначе повредит цинк.

Многие думают: «строительство — только весна и лето». Но на деле — можно и зимой, если знать нюансы.
Летом:
— Идеальное время для монтажа
— Но: жара деформирует металл — оставляйте зазоры при креплении (0,5 мм на 1 м длины)
— Работайте утром или вечером — днём трубы раскалённые, можно обжечься
Осенью:
— Хорошо для земляных работ (грунт влажный, легко копать)
— Но: дожди — замедляют заливку фундамента; нужно накрывать бетон плёнкой
— Перед укладкой профлиста убедитесь, что обрешётка высушилась
Зимой:
— Можно монтировать каркас, если нет сильного ветра
— Сварка в мороз возможна, но металл хрупкий — не бейте молотком по шву
— Профлист крепите только при температуре выше −10°C — иначе резиновые шайбы трескаются
— После монтажа сразу обработайте швы — влага конденсируется внутри конструкции
Главное правило: не начинайте сборку в дождь. Влага на металле мешает адгезии грунтовки и краски, а ветер может сорвать листы до их закрепления.

Типичные ошибки новичков и как их избежать

Даже у опытных строителей бывают промахи. А у тех, кто делает навес впервые — тем более. Вот 5 самых частых ошибок и как их предотвратить:
1. Недостаточный наклон кровли**
→ Последствие: вода застаивается, ржавчина, протечки
→ Решение: минимальный угол — 10°, лучше 15°. Проверяйте уровнем по длине листа.
2. Крепление профлиста в «долину» волны**
→ Последствие: саморез не держится, вода затекает под шляпку
→ Решение: крепите только в «гребень» волны — там металл толще и ровнее.
3. Отсутствие компенсационных зазоров**
→ Последствие: при нагреве листы коробятся, крепления рвутся
→ Решение: при укладке оставляйте 5–10 мм свободного пространства у торцов и по бокам.
4. Использование обычных саморезов вместо кровельных**
→ Последствие: шайба не прилегает, вода проникает, коррозия за 6 месяцев
→ Решение: только саморезы с пресс-шайбой и сверлом, длина — не менее 29 мм для 0,7 мм металла.
5. Забыть про снегозадержатели в снежных регионах**
→ Последствие: снег сходит лавиной, бьёт по машине, людям, разрушает карниз
→ Решение: установите планки через 1,5 м по верхней волне, особенно если угол наклона >15°.
Ещё один лайфхак: перед финальной укладкой сделайте «сухую сборку» — положите листы без крепления, проверьте подгонку, отметьте места сверления мелом. Так вы избежите ошибок и сэкономите время.

Сделать навес во дворе из труб и профлиста — реально, даже без опыта. Главное — не торопиться, чётко спланировать каждый этап и не пренебрегать деталями. Прочная опора, правильный расчёт пролётов, аккуратный монтаж профлиста и защита от коррозии — вот залог того, что через 10 лет ваш навес будет выглядеть как новый. Да, потребуется время и усилия, но результат того стоит: вы получите функциональное пространство, которое будет защищать технику, мебель и вас самих от непогоды — и при этом радовать глаз.
Если вы уже определились с конструкцией и ищете качественные материалы — компания Krasagrostroy предлагает широкий ассортимент профлиста (С8–Н75), стальные трубы квадратного сечения, сэндвич-панели для утеплённыхавесов, а также фасадные панели и комплектующие для кровли. Все товары — с сертификатами, доставкой по региону и гарантией качества. Мы помогаем подобрать именно тот материал, который подойдёт под ваш климат, бюджет и задачи — без навязчивых предложений и переплат.

Часто задаваемые вопросы (FAQ)

Можно ли поставить навес без фундамента — например, на бетонные блоки или шпалы?
Да, но только для временных конструкций (до 2 лет) и при условии, что пролёт не более 2,5 м, а ветровая нагрузка низкая. Шпалы гниют, бетонные блоки могут сместиться при пучении грунта. Для постоянного использования — только заглублённый фундамент.
Какой профлист лучше для навеса: С10 или С20?
С10 подойдёт для лёгких навесов (до 2,5 м пролёта, без снега), С20 — универсален: выдерживает снег до 180 кг/м², не провисает при шаге обрешётки 60 см. Если сомневаетесь — берите С20. Разница в цене — 10–15 %, а в надёжности — в разы.
Нужно ли утеплять навес?
Только если он будет использоваться как помещение (гараж, мастерская, терраса с отоплением). Для открытого навеса утепление не требуется — оно лишь создаёт конденсат и утяжеляет конструкцию. Если нужна защита от солнца — используйте светлый профлист или установите тент сверху.
Какой шаг обрешётки выбрать для профлиста С20?
Оптимальный — 60–70 см** по длине листа (вдоль прогона). При шаге 1 м лист может провисать в центре, особенно если снега много. Для пролётов более 3 м — 50 см. Проверяйте по документации производителя: например, у «Металл Профиля» для20 допустимый шаг — до 1,2 м только при пролёте до 2,5 м.
Можно ли крепить профлист к деревянной обрешётке?
Да, но только если древесина сухая (влажность ≤ 18 %) и обработана антисептиком. Используйте саморезы с длинным сверлом (ST4,8×35 мм), чтобы они прошли через дерево и захватили металл. Не крепите в сырую доску — она даст усадку, и крепления ослабнут.

Итог: что запомнить перед началом работы

Вот главные пункты, которые должны быть в вашем чек-листе перед стартом:

• Рассчитайте пролёты и угол наклона — не «на глаз»
• Выберите профлист С20 для надёжности, толщину стенки трубы — не менее 2 мм
• Сделайте фундамент ниже глубины промерзания грунта
• Крепите профлист только в гребень волны, саморезами с резиновой шайбой
• Обрабатывайте все швы и срезы антикоррозийными составами
• Не забудьте про отливы, снегозадержатели и вентиляцию

Навес — это не «временная постройка». Это часть вашего двора, которая должна служить десятилетиями. Инвестируйте в качество материалов и точность монтажа — и вы получите не просто укрытие, а полноценную зону комфорта, которую будете ценить каждый день.
