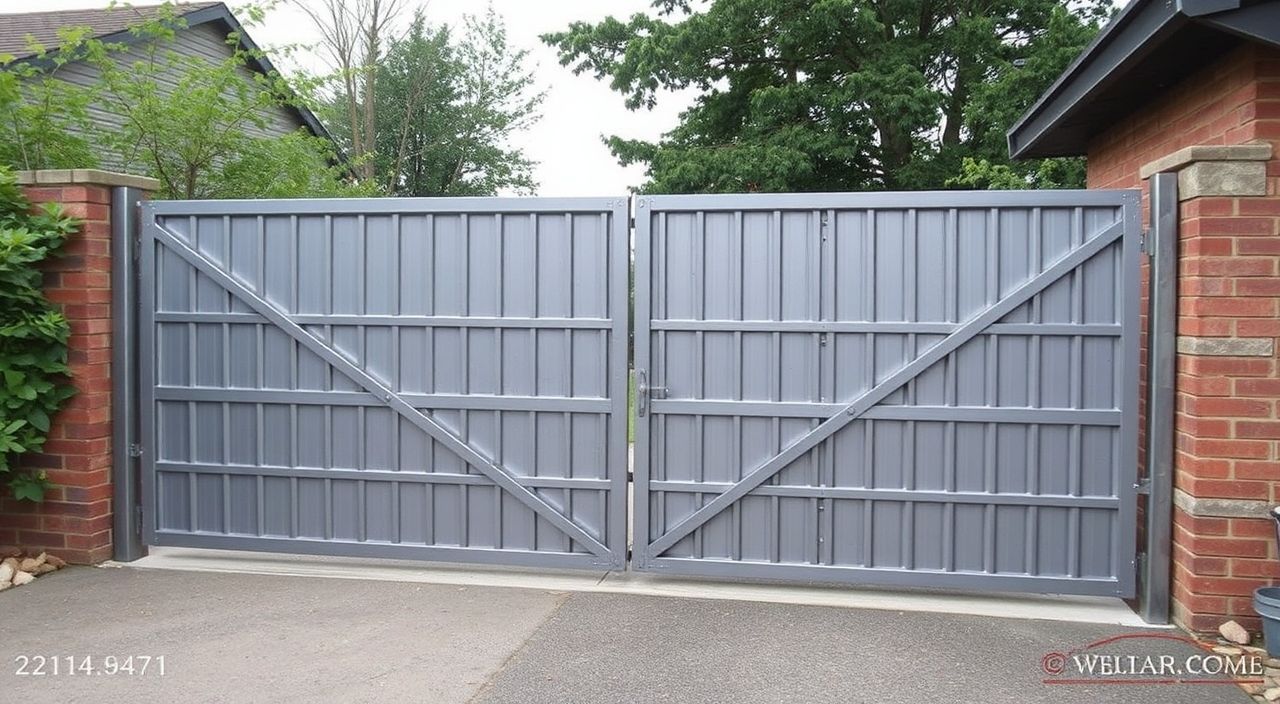

Как сделать ворота в гараж из профильной трубы своими руками

Когда перед вами стоит задача построить гараж — и особенно когда речь идёт о защите имущества от взлома, пыли, влаги и перепадов температур — стандартные деревянные или листовые ворота уже не выглядят надёжным решением. Многие владельцы частных домов и гаражей сегодня выбирают конструкции из профильной трубы: они прочные, долговечные, легко поддаются самостоятельной сборке и при этом не требуют сложного оборудования. Профильная труба — это не просто металл в виде прямоугольника. Это стальной каркас, который можно сварить в любом размере, усилить ребрами жёсткости, обшить сэндвич-панелями или профнастилом, и получить в итоге ворота, которые выдержат не только снеговую нагрузку, но и попытку проникновения. Главное — понимать, как правильно спроектировать, рассчитать и собрать такую конструкцию без фатальных ошибок. В этой статье мы разберём всё по шагам: от выбора сечения трубы до монтажа роликовых направляющих и установки автоматики. Вы узнаете, какие параметры критичны для надёжности, где чаще всего допускают ошибки новички, и почему даже простая распашная система может прослужить 20 лет — если её сделать «по правилам».

Как выбрать профильную трубу: сечение, толщина стенки и марка стали

Первый и самый важный этап — подбор материала. Не все трубы одинаково подходят для ворот. Слишком тонкая стенка деформируется под нагрузкой, а слишком массивная — делает конструкцию тяжелой и дорогой без реальной пользы. Оптимальное сечение для рамы — 60×40 мм или 80×40 мм, для стоек и верхнего бруса — 80×60 мм. Толщина стенки должна быть не менее 2,5 мм, а лучше — 3 мм. Для горизонтальных элементов (например, перемычек между стойками) допустимо использовать 40×20 мм при условии, что расстояние между опорами не превышает 1 метра.
Марка стали играет роль не меньше, чем геометрия. Наиболее распространённая — Ст3сп (сталь обыкновенного качества). Она хорошо сваривается, доступна и дешёва. Но если вы живёте в регионе с высокой влажностью, солёным воздухом (например, на побережье) или в зоне активной коррозии — стоит рассмотреть Ст20 или даже нержавеющую сталь 08Х18Н10Т (хотя она значительно дороже). Обратите внимание: трубы должны быть без трещин, сколов и следов коррозии на торцах. Проверяйте сертификат — особенно если покупаете оптом. Некачественный металл может растрескаться при сварке или через год начать «потеть» ржавчиной.
Вот таблица сравнения популярных вариантов:

Если вы планируете делать ворота шириной более 3 метров — обязательно усиливайте центральную стойку или добавляйте диагональные раскосы. Иначе даже при хорошем металле рама будет «гулять» при открывании и закрывании, что быстро приведёт к перекосу и поломке петель.

Расчёт размеров: как не ошибиться с габаритами и зазорами

Многие начинающие мастера делают одну и ту же ошибку: замеряют проём «внутри», а потом удивляются, что ворота не встают. Важно помнить: ворота всегда делаются **наружу** от проёма. То есть, если ширина гаража по внутренней стороне — 3000 мм, то внешняя ширина каркаса должна быть минимум 3050–3070 мм (с учётом толщины обшивки и зазора на петли). Высота — аналогично: к высоте проёма добавьте 50–70 мм для нижнего зазора и 20–30 мм на верхнюю планку.
Стандартный зазор между воротами и проёмом:
— По бокам — 10–15 мм (для свободного хода и компенсации температурных расширений),
— Снизу — 15–20 мм (чтобы не цепляться за порог, особенно при снеге),
— Сверху — 5–10 мм (чтобы не задевать потолок при открывании).
Если вы используете автоматику — уточняйте у производителя минимальные зазоры. Например, для секционных ворот с пружинным механизмом требуется строгое соблюдение вертикальных и горизонтальных осей, иначе ролики будут «соскакивать» с направляющих.
Для распашных ворот важно также рассчитать вес. Приблизительная масса 1 м² каркаса из 60×40 мм трубы (толщина 3 мм) — около 12–14 кг. Если обшить сэндвич-панелью толщиной 40 мм — добавится ещё 10–12 кг/м². Значит, ворота 3×2,5 м могут весить до 180–200 кг. Такой вес требует мощных петель (минимум 3 шт. на створку) и надёжного крепления к столбам. Не экономьте на этом — перекос или провисание через год — это не «небольшая проблема», а полная переделка.

Подготовка инструмента и рабочего места: что реально нужно, а что — лишнее

Чтобы собрать ворота из профильной трубы, вам не нужна целая мастерская. Достаточно открытой площадки (двор, гараж с высоким потолком), ровного основания (желательно бетон или асфальт) и базового набора инструментов. Вот список того, что точно пригодится:

• Сварочный аппарат инверторного типа (200–250 А) — лучше с функцией «горячего старта» и стабилизацией дуги. Для трубы 3 мм достаточно 80–100 А.
• Углошлифовальная машина (УШМ) с дисками по металлу (230 мм) и зачистными кругами. Без неё — никак: резка, зачистка швов, снятие фасок.
• Электродрель или шуруповёрт с ударной функцией — для сверления отверстий под болты и анкерные крепления.
• Уровень (жидкостной и лазерный), рулетка (не менее 5 м), угольник (500 мм), маркер по металлу.
• Струбцины (минимум 4 шт.) — 2 больших (150–200 мм) и 2 средних (100 мм). Они удерживают детали при сварке и предотвращают перекос.
• Защита: маска «Хамелеон», перчатки из кожи, плотная одежда, очки для зачистки.

Чего можно избежать:
— Газовая резка — не нужна, УШМ справится быстрее и точнее.
— Фрезерный станок — только если вы делаете сотни ворот в месяц.
— Лазерный дальномер — удобен, но не обязателен. Рулетка + уровень дают точность ±2 мм, чего достаточно.
Перед началом работы выровняйте площадку. Даже 5 мм перекоса на полу приведут к тому, что рама будет собираться «криво», и потом вы будете часами подгонять петли. Положите два бруска (например, 100×100 мм) параллельно, проверьте их уровнем — и уже на них собирайте каркас. Это простой, но очень эффективный приём.

Сборка каркаса: пошаговая инструкция от разметки до сварки

Начните с разметки. Возьмите лист фанеры или ДСП (1200×2400 мм) — он станет вашим «черчёжным столом». Нанесите контур будущих ворот мелом или маркером. Пример: для створки 3000×2200 мм — рисуем прямоугольник 3050×2250 мм (с учётом зазоров и обшивки). Отметьте центры стоек, положение перемычек и диагоналей.
Затем нарежьте заготовки:
— 2 стойки — по высоте + 50 мм (на крепление внизу),
— 2 горизонтальные бруса — по ширине + 20 мм (на соединение со стойками),
— 1–2 перемычки (по желанию — для жёсткости),
— Диагональные раскосы — по длине гипотенузы (можно рассчитать по теореме Пифагора или просто измерить по месту).
Перед сваркой — обязательно зачистите кромки от ржавчины и краски. Сварка по ржавому металлу даёт швы с порами и низкой прочностью. Используйте электроды МР-3С или АНО-21 диаметром 3 мм. Сила тока — 90–110 А. Шов должен быть сплошным, без пропусков, глубиной не менее 2/3 толщины стенки трубы.
Последовательность сборки:

1. Сварите «П»-образный элемент: две стойки + нижний брус. Зафиксируйте струбцинами, проверьте угол — он должен быть ровно 90°.
2. Приварите верхний брус. Снова проверьте диагонали: разница не должна превышать 3 мм.
3. Установите перемычки (обычно на высоте 800–1000 мм от низа) — онивращают прогиб при нагрузке.
4. Добавьте диагональные раскосы — сварка «внакладку» или «встyk» с проваром с двух сторон. Раскосы должны идти от нижнего угла одной стойки к верхнему углу противоположной.

После сварки дайте каркасу остыть естественным образом — не поливайте водой! Резкое охлаждение вызывает внутренние напряжения и микротрещины. Затем зачистите все швы УШМ, удалите шлак, обезжирьте поверхность ацетоном — и переходите к грунтовке.

Обшивка: сэндвич-панели, профнастил или металлочерепица — что выбрать

Обшивка — это не только внешний вид, но и тепло-, шумо- и ветрозащита. Выбор зависит от бюджета, климата и назначения гаража.
Сэндвич-панели — лучший вариант для утеплённого гаража. Стандартная толщина — 40 мм (пенополиуретан или минвата), размеры — 1200×3000 мм. Преимущества: готовая отделка (полимерное покрытие), высокая жёсткость, хорошие теплозащитные свойства. Минусы: цена выше, требуют аккуратной резки (лучше заказать по размеру), при повреждении сложно отремонтировать.
Профнастил (тип С21 или С8) — бюджетный и практичный выбор. Толщина 0,4–0,5 мм, покрытие — полиэстер или пурал. Крепится саморезами с резиновой шайбой. Важно: не перетягивайте — профнастил легко деформируется. Лучше делать обшивку «снизу вверх», чтобы верхний лист перекрывал нижний на 1 волну (100–120 мм). Для герметизации стыков используйте силиконовый герметик или бутиловую ленту.
Металлочерепица** — редко используется для ворот, но возможна, если вы хотите единый стиль с крышей. Минус: сложность подгонки, много отходов, необходимость герметизации всех стыков. Не рекомендуется для распашных ворот шириной более 2,5 м — из-за прогиба листа.
Если вы делаете ворота для холодного гаража — достаточно одного слоя профнастила. Для жилого или зимнего использования — сэндвич-панели с утеплителем ≥ 50 мм. Перед обшивкой нанесите грунт по металлу (например, «ГФ-021»), затем — эмаль ПФ-115 или алкидную краску в 2 слоя. Не забудьте про внутреннюю сторону каркаса — там тоже должна быть защита от коррозии.

Петли — это «сердце» распашных ворот. Самые надёжные — врезные петли из литой стали (например, «Гараж-Мастер» или аналоги). Они крепятся в тело стойки и каркаса, а не на поверхность — поэтому не вырываются под нагрузкой.
Правила монтажа:
— Устанавливайте минимум 3 петли на створку шириной до 3 м, 4 — если больше.
— Верхняя петля — на расстоянии 200–250 мм от верха, нижняя — 250–300 мм от низа, средняя — по центру.
— Перед приваркой проверьте, чтобы оси петель были строго на одной линии — используйте длинный уровень или натянутую нить.
— После установки смажьте оси графитовой смазкой — это продлит срок службы в 2–3 раза.
Дополнительная фурнитура:

• Замок-задвижка — для ручного закрывания. Лучше выбирать с двумя язычками (сверху и снизу).
• Фиксаторы-стопоры — чтобы ворота не распахивались от ветра.
• Ручки-скобы — приваривайте их на уровне пояса (900–1000 мм от земли), чтобы открывать было удобно.
• Отбойники — резиновые или каучуковые, крепятся к столбам, чтобы ворота не бились при закрывании.

Если вы планируете в будущем поставить автоматику — сразу предусмотрите место под привод: на стойке оставьте свободный участок 300×150 мм, а в каркасе — отверстие под кабель (диаметр 25 мм). Не приваривайте петли вплотную к столбу — оставьте зазор 5–7 мм, иначе при температурном расширении металл будет «цепляться».

Автоматизация: когда и как подключать привод к металлическим воротам

Автоматика — это не «роскошь», а вопрос безопасности и комфорта. Особенно если гараж находится вдалеке от дома или вы часто возвращаетесь поздно ночью. Но не все приводы подходят для самодельных ворот из профильной трубы.
Основные типы:

• Рычажные приводы (например, DoorHan RSD, Alutech Torsion) — для распашных ворот до 4 м. Крепятся к стойке и каркасу. Требуют жёсткого каркаса и правильного баланса створки.
• Линейные приводы (Came, Nice) — устанавливаются на землю, толкают створку через шток. Подходят для лёгких конструкций, но чувствительны к перекосу.
• Секционные приводы — если вы делаете подъёмно-секционные ворота (требуется другой каркас и направляющие).

Ключевые условия для успешной автоматизации:
— Вес створки не должен превышать 180 кг (для большинства бюджетных приводов).
— Каркас должен быть абсолютно ровным — проверяйте диагонали после сборки.
— Опорные столбы — бетонные, глубиной не менее 1,2 м (для рычажного привода).
— Электропитание — 220 В, с заземлением и УЗО.
Перед установкой привода обязательно отрегулируйте баланс: створка должна свободно подниматься и опускаться вручную на 1/3 высоты, не ускоряясь и не останавливаясь. Если она «сама» закрывается — значит, перекос или недостаточная жёсткость. В этом случае лучше доработать каркас, чем рисковать поломкой привода.

Типичные ошибки новичков и как их избежать

Мы видели десятки самодельных ворот — и почти все проблемы повторяются. Вот 5 самых частых ошибок и как их предотвратить:

1. Недостаточная жёсткость каркаса. Часто делают только верхний и нижний брус без перемычек. Результат — прогиб при открывании, перекос, трещины в швах. Решение: добавьте минимум одну горизонтальную перемычку и диагональные раскосы.
2. Сварка «на глаз» без разметки. Каркас собирается криво, диагонали отличаются на 20–30 мм. Решение: всегда используйте шаблон и проверяйте углы уровнем.
3. Игнорирование зазоров. Ворота встают в проём «внатяг», потом начинают цепляться за порог или стену. Решение: оставляйте зазоры по всему периметру — как указано выше.
4. Плохая антикоррозийная защита. Сварные швы не зачищаются, не грунтуются — через год появляется ржавчина, металл теряет прочность. Решение: после сварки — зачистка, грунтовка, 2 слоя краски.
5. Неправильный выбор петель. Используют дверные петли из листового металла — они вырываются при первом же сильном ветре. Решение: только врезные петли из литой стали, минимум шт. на створку.

Ещё один совет: не спешите сразу монтировать ворота в проём. Соберите каркас, обшейте, установите петли — и проверьте работу на земле. Откройте-закройте 10 раз. Если есть скрип, заедание или перекос — исправьте сейчас, а не после установки.

Компания Krasagrostroy: материалы для надёжных ворот и гаражей

Если вы уже определились с конструкцией и готовы к закупке материалов — обратите внимание на ассортимент компании Krasagrostroy. Мы поставляем профильную трубу ГОСТ 8639-82 (сечения от 20×20 до 100×100 мм, толщина 2–4 мм), сэндвич-панели с пенополиуретаном и минватой (толщина 40–100 мм), профнастил С8 и С21 с полиэстеровым и пураловым покрытием, а также фасадные панели для внешней отделки гаража. Все материалы проходят входной контроль на соответствие ГОСТ, имеют сертификаты и гарантию. Цены — ниже рыночных благодаря прямым поставкам от производителей. А при заказе от 10 м² — бесплатная доставка в пределах региона. Сделайте ворота не просто прочными, а действительно долговечными — с качественными материалами от Krasagrostroy.

Часто задаваемые вопросы

Можно ли сделать ворота из профильной трубы без сварки?
Да, но только для лёгких конструкций (ширина до 2 м, без обшивки). Используются болтовые соединения с уголками и накладками. Однако такая система менее жёсткая, подвержена люфтам и требует регулярной подтяжки. Для постоянной эксплуатации сварка — единственный надёжный вариант.
Какой вес выдерживает каркас из 60×40 мм трубы?
При толщине стенки 3 мм и правильной сборке (с перемычками и раскосами) — до 200 кг на створку. Это соответствует размеру 3×2,5 м с обшивкой из сэндвич-панели 40 мм. Для большего веса увеличивайте сечение до 80×60 мм или добавляйте дополнительные стойки.
Нужно ли утеплять ворота, если гараж холодный?
Да, даже для холодного гаража утепление имеет смысл. Оно снижает конденсат на внутренней стороне, предотвращает образование льда на пороге и защищает инструменты от сырости. Минимальный вариант — 20 мм минвата между профилем и обшивкой. Это добавит всего 5–7 кг на м², но продлит срок службы всей конструкции.
Какой срок службы у самодельных ворот из профильной трубы?
При правильном расчёте, качественной сварке, антикоррозийной защите и регулярном обслуживании — не менее 15–20 лет. Многие конструкции, собранные по этим правилам в 2008–2010 гг., до сих пор работают без ремонта. Ключевой фактор — не металл, а качество сборки и защита от влаги.

Типичные ошибки при монтаже и как их исправить

• Ворота провисают в центре — причина: отсутствие перемычки или недостаточная толщина трубы. Исправление: снимите обшивку, приварите дополнительную горизонтальную перемычку и диагональные раскосы.
• Петли скрипят и заклинивают — обычно из-за отсутствия смазки или перекоса осей. Исправление: разберите петли, зачистите оси, нанесите графитовую смазку, проверьте соосность.
• Ржавчина по швам через год — не была проведена зачистка и грунтовка. Исправление: зачистите ржавчину УШМ, обезжирьте, нанесите грунт «ГФ-021», затем 2 слоя эмали.
• Ворота не закрываются плотно — зазоры не учтены, или порог деформирован. Исправление: подрежьте нижний край каркаса или установите резиновый уплотнитель по периметру.

Итог: что важно помнить при создании ворот своими руками

Сделать ворота из профильной трубы — реально и под силу даже новичку, если соблюдать три главных правила: точный расчёт, качественная сварка и надёжная защита от коррозии. Не экономьте на металле и фурнитуре — это прямая зависимость от срока службы. Размеры — считайте дважды, сварку — проверяйте диагоналями, а перед окраской — зачищайте всё до металлического блеска. Распашные ворота из профильной трубы — это не временное решение, а долгосрочная инвестиция в безопасность и комфорт вашего гаража. Если вы сделаете их правильно — они прослужат вам дольше, чем любой заводской аналог по той же цене. А когда придёт время обновить обшивку или добавить автоматику — вы уже будете знать, как это сделать без ошибок.
