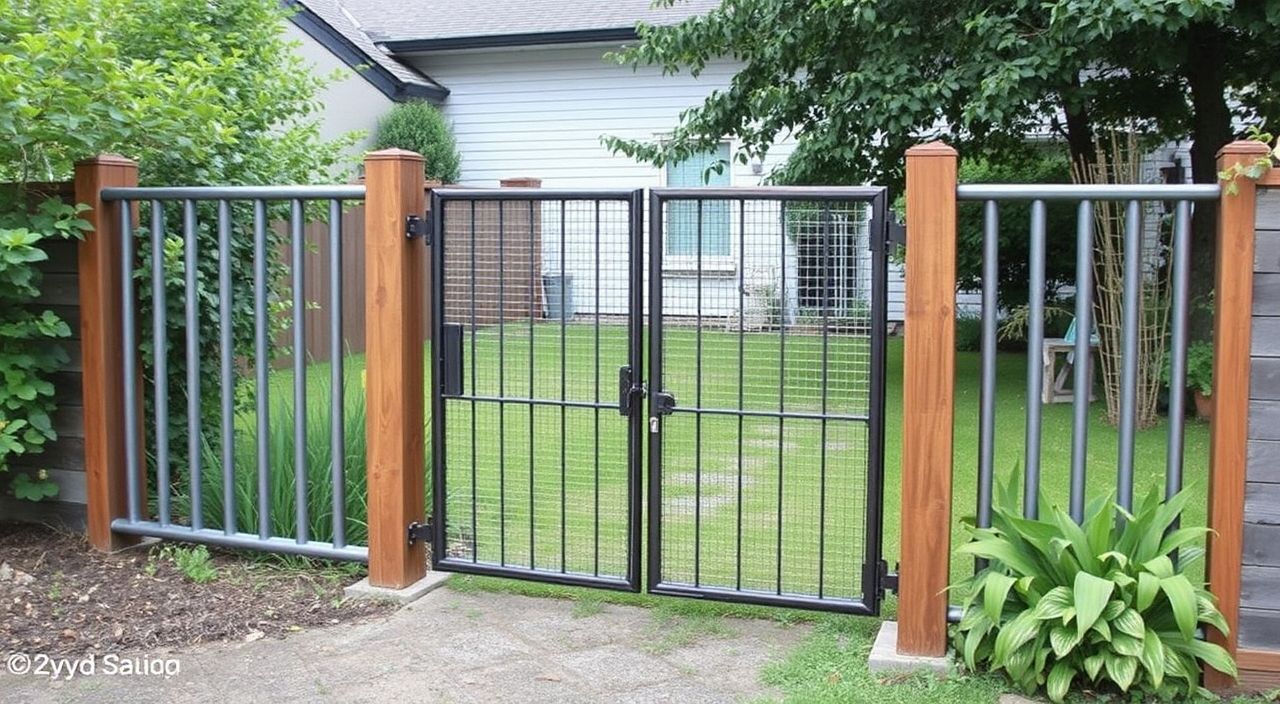

Как сварить калитку и ворота из профильной трубы своими руками

Калитка и ворота из профильной трубы — это не просто функциональный элемент ограждения, а лицо вашего участка. Они должны выдерживать нагрузку, не деформироваться годами, легко открываться и закрываться, а ещё — смотреться стильно даже без отделки. Многие думают, что сварить их «с нуля» под силу только профессионалу. На деле — если у вас есть базовые навыки работы со сварочным аппаратом, рулеткой, угломером и болгаркой, вы справитесь за выходные. Главное — не спешить, чётко продумать конструкцию и не пренебрегать подготовкой. В этой статье мы разберём всё по шагам: от расчёта размеров до монтажа петель и фурнитуры. Без воды, без «всё зависит от случая» — только проверенные решения, которые работают на практике.

Как выбрать профильную трубу: размеры, марки стали и почему это критично

Первое, с чего начинается любой проект — выбор материала. Профильная труба для ворот и калитки должна быть прочной, но не излишне тяжёлой. Чаще всего используют прямоугольные сечения: 40×20 мм, 60×30 мм и 80×40 мм. Для калитки (ширина до 1,2 м) хватит 40×20 мм в каркасе и 60×30 мм в вертикальных стойках. Для ворот шириной 3–3,5 м — минимум 60×30 мм по периметру, а для стоек — 80×40 мм или даже 100×50 мм, особенно если планируете автоматику.
Марка стали тоже важна. Обычно берут Ст3сп или Ст3пс — они хорошо свариваются, не трескаются при нагреве и доступны в любом металлоцентре. Избегайте труб с гальванизированным покрытием, если вы не умеете работать с нержавейкой: цинк при сварке выделяет токсичные пары, а швы получаются хрупкими. Лучше взять черную трубу и после сборки обработать антикоррозийной грунтовкой.
Вот таблица рекомендаций по сечению в зависимости от назначения:

Если вы планируете обшить ворота листовым металлом (например, профнастилом), учтите: толщина листа влияет на общую массу. Для 0,45 мм профнастила достаточно 60×30 мм каркаса, но для 0,55 мм и выше — лучше усилить до 80×40 мм. И да — не экономьте на толщине стенки трубы. 1,5 мм — это предел, ниже будет «гулять» при сварке и быстро ржаветь в местах реза.

Расчёт размеров: как не ошибиться с шириной, высотой и зазорами

Многие начинающие делают одну и ту же ошибку: замеряют проём и сразу режут трубу под эти цифры. А потом удивляются, почему калитка не закрывается или ворота «цепляют» землю. Дело в том, что конструкция должна быть **меньше проёма** — и вот почему.
Во-первых, нужны зазоры:
— по бокам — минимум 10–15 мм для свободного хода;
— сверху — 5–7 мм, чтобы не задевать за козырёк или верхнюю планку забора;
— снизу — 20–30 мм для компенсации перепадов уровня земли и возможного подъёма снега.
Если вы делаете калитку шириной 900 мм, то её каркас должен быть 870–880 мм. Высота — аналогично: если проём 2000 мм, каркас — 1970–1980 мм. Это не приблизительные цифры — это техническая необходимость.
Ещё один момент: высота ворот часто определяется не только проёмом, но и типом забора. Если у вас забор из профнастила на столбах, ворота должны быть на 50–100 мм ниже верха забора — иначе они будут «торчать» и выглядеть несогласованно. Для калитки это менее критично, но всё равно стоит выдержать единство стиля.
И не забудьте про петли! Если вы используете стандартные навесные петли (например, 200×200 мм), их толщина (обычно 4–5 мм) «съедает» часть зазора. Поэтому при расчёте добавляйте ещё 3–4 мм на каждую сторону, где будут петли.

Подготовка инструментов и рабочего места: что реально нужно, а что — лишнее

Сварка — процесс, который требует не столько дорогого оборудования, сколько порядка и безопасности. Перед тем как включать аппарат, убедитесь, что у вас есть:

• Сварочный инвертор (от 160 А — для труб до 4 мм стенки);
• Электроды — УОНИ-13/55 или МР-3 для Ст3, диаметром 3 мм для тонких труб, 4 мм — для стоек;
• Болгарка с отрезным диском по металлу (толщина диска — не более 1,6 мм, иначе «съест» металл);
• Угломер или угольник 300 мм — без него невозможно собрать ровный каркас;
• Струбцины (минимум 4 шт.) — для фиксации деталей перед сваркой;
• Молоток, зубило, шабер — для зачистки кромок и удаления шлака;
• Рулетка, маркер, мел — для разметки;
• Защита: маска (лучше с автозатемнением), перчатки, плотная одежда без синтетики.

Не обязательно покупать всё сразу — можно взять напрокат сварочный аппарат и болгарку, особенно если проект одноразовый. Но струбцины и угломер — это инвестиция на годы. Кстати, вместо угломера можно использовать деревянный шаблон: вырежьте из фанеры угол 90° и проверяйте им каждый стык. Это работает даже лучше, чем металлический угольник, если он потёртый.
Рабочее место должно быть ровным и сухим. Лучше собирать каркас на деревянном щите или на полу гаража, а не на земле — иначе труба будет «ходить», и вы не добьётесь точности. Если нет стола — сделайте простую раму из досок (100×50 мм), прибейте сверху фанеру — и уже можно работать.

Сборка каркаса: пошаговая инструкция от разметки до сварки

Теперь — самое интересное. Начнём с калитки, так как она проще, а принципы те же самые.
Шаг 1. Разметка и резка
Вычерчиваем контур на полу мелом или скотчем. Например, для калитки 880×2000 мм:
— 2 вертикальные стойки: 2000 мм;
— 2 горизонтальные перемычки: 880 мм;
— 1 диагональный раскос: по теореме Пифагора — √(880² + 2000²) ≈ 2185 мм (берём 2190 мм с запасом на зачистку).
Режем болгаркой. Важно: перед резкой оберните трубу изолентой в месте разметки — так вы не потеряете линию при вибрации. После резки зачистите кромки шабером или наждачным кругом — ржавчина и заусенцы мешают качественной сварке.
Шаг 2. Сборка на прихватках**
Укладываем две стойки параллельно, фиксируем струбцинами. Прикладываем нижнюю перемычку — проверяем угольником, чтобы был строго 90°. Делаем 2–3 прихватки по 5–10 мм длиной — не больше! Цель не сварить, а зафиксировать. Затем верхнюю перемычку — снова проверка углом. Только после этого — диагональный раскос: он должен идти от нижнего угла одной стойки к верхнему углу другой. Прихватываем его с двух сторон.
Шаг 3. Полная сварка**
Теперь — основная сварка. Начинайте с внутренних швов, потом переходите к внешним. Шов должен быть сплошным, без пропусков, но и не «наплывать» — излишек металла ослабляет конструкцию. Толщина шва — примерно равна толщине стенки трубы (2–3 мм). После сварки дайте остыть 10 минут, затем зачистите шлак проволочной щёткой или абразивным кругом.
Для ворот процесс тот же, но с двумя нюансами:
1. Добавляется средняя вертикальная стойка (если ширина > 2,5 м) — она предотвращает провисание;
2. Диагональные раскосы — минимум два: один от левого нижнего угла к правому верхнему, второй — зеркально. Это создаёт жёсткую «решётку» и исключает перекос.
Если вы делаете распашные ворота, не забудьте: одна створка всегда чуть уже другой — на 5–7 мм. Это нужно для зазора между створками при закрытом положении.

Петли — это «плечи» ворот и калитки. От их правильной установки зависит, будет ли конструкция закрываться без скрипа или будет «заваливаться» через месяц.
Существует три типа петель:
— Навесные (самые распространённые, для лёгких калиток);
— Встраиваемые (внутренние) — для ворот с автоматикой, когда нужно скрыть петли;
— Поворотные на подшипниках — для тяжёлых ворот (более 100 кг), снижают трение.
Для самостоятельного монтажа лучше взять навесные петли 200×200 мм с усиленной осью. Крепят их так:

• Сначала приваривают петлю к каркасу калитки/ворот — строго по центру стойки, на расстоянии 200 мм от верха и 200 мм от низа (для калитки). Для ворот — 300 мм от краёв;
• Затем устанавливают стойку в проём, временно фиксируют клиньями;
• Прикладывают калитку, выравнивают по уровню и зазорам, и только потом приваривают вторую часть петли к столбу.

Ключевой момент: **не приваривайте петли сразу на столб**. Сначала соберите всю конструкцию, повесьте её на временные штыри (например, кусок арматуры), проверьте ход, зазоры, вертикальность — и только потом фиксируйте окончательно.
Если вы используете бетонные столбы — сверлите отверстия под анкеры (M10 или M12), глубиной не менее 100 мм. Заливайте эпоксидную смолу или специальный клей для металла в бетон — обычный цементный раствор со временем рассыпается.

Обшивка: профнастил, металл или решётка — что выбрать и как крепить

Обшивка — это не только декор, но и защита от ветра и взглядов. Самый популярный вариант — профнастил марки С-8 или С-10 (высота волны 8–10 мм). Он лёгкий, недорогой и долговечный. Для калитки подойдёт толщина 0.45 мм, для ворот — 0.5 мм и выше.
Как крепить профнастил к каркасу:
— Режьте листы болгаркой с отрезным диском по металлу (не ножницами — будут заусенцы);
— Крепите саморезами с резиновой шайбой («клопами») — шаг 250–300 мм по краям и 500 мм по центру;
— Начинайте с верхнего левого угла, двигайтесь вниз и вправо;
— Не затягивайте саморезы «до упора» — профнастил должен слегка «играть», иначе при перепаде температур потрескается.
Если хотите более «лёгкий» вид — используйте решётку из прутка 8–10 мм. Её варят вручную: прутки укладываются на каркас, фиксируются прихватками, затем свариваются точечно. Минус — меньшая жёсткость, плюс — вентиляция и видимость.
Для «закрытых» ворот иногда применяют листовой металл (2–3 мм), но это серьёзная нагрузка на петли. В таком случае обязательно ставьте три петли и усиливайте стойки до 100×50 мм.

Фурнитура и дополнительные элементы: замки, доводчики, ограничители

Калитка без надёжного замка — как дом без двери. Для улицы подойдут:
— Сувальдные замки (например, «Ригель») — дешёвые, но требуют утепления корпуса;
— Цилиндровые замки — удобны, но нужна защита от высверливания (накладка из стали);
— Электромагнитные замки — для автоматики, но только в закрытых помещениях (не выдерживают влагу).
Для ворот обязательны:
— Ограничители хода — чтобы створка не уходила дальше 90° и не билась о столб;
— Доводчик — особенно если ворота тяжёлые. Простой газовый доводчик (например, DORMA TS 75) устанавливается на верхнюю перемычку и регулируется по усилию;
— Задвижка снаружи — для экстренного закрытия, если замок сломался.
Не забудьте про противосдвижной упор — это стальной штырь, который вставляется в трубу внизу калитки и фиксирует её от сдвига ветром. Его делают из прутка 12 мм, длиной 150 мм, с резьбой М10 на конце и гайкой — чтобы регулировать высоту.

Покраска и защита от коррозии: что работает, а что — только в рекламе

Сварной каркас без защиты начнёт ржаветь уже через 2–3 месяца. Не верьте, что «грунтовка+эмаль» хватит на 5 лет — это миф. Настоящая защита — многослойная:

1. Зачистка: проволочная щётка, затем абразивный круг (зерно 80–100) — до металлического блеска;
2. Обезжиривание: уайт-спирит или ацетон (не бензин — оставляет плёнку);
3. Грунтовка: эпоксидная (например, «ГФ-021») или цинксодержащая («Цинконол») — 2 слоя, с просушкой 4–6 часов между ними;
4. Эмаль: алкидная (ПФ-115) или акриловая (например, «Хаммерайт») — 2 слоя, интервал 12 часов;
5. Лак (опционально): полиуретановый для глянцевого эффекта и дополнительной защиты.

Если вы живёте в сыром климате (Черноморское побережье, Сибирь), добавьте в грунт цинковую пыль — это повысит срок службы до 10 лет. И никогда не красьте в дождь или при температуре ниже +5°C — краска не схватится.
Для ворот, которые эксплуатируются зимой, после покраски обработайте петли и замки графитовой смазкой — она не замерзает и не вымывается дождём.

FAQ: ответы на самые частые вопросы от тех, кто уже делал

Можно ли сварить ворота без диагональных раскосов?
Нет, нельзя — если ширина больше 1,5 м. Даже при толстом профиле каркас начнёт «параллелограммиться» уже после первой зимы. Диагональный раскос — это не украшение, а условие жёсткости. Если вы не хотите видеть раскос на лиой стороне — сделайте его с внутренней стороны или используйте «скрытый» вариант: две параллельные перемычки с наклоном 30° друг к другу (так называемая «решётка Х»).
Какой электрод лучше для трубы 2 мм стенки?
Электроды диаметром 3 мм: УОНИ-13/55 (для сухих условий) или МР-3 (универсальные, выдерживают влажность). Перед сваркой прокалите их 1 час при 150°C — это уберёт влагу и предотвратит поры в шве. Не используйте электроды 4 мм — они «прошьют» тонкую стенку.
Что делать, если калитка заклинивает после покраски?
Скорее всего, краска «намазалась» в зазорах. Возьмите ножовку по металлу и аккуратно подрежьте край каркаса там, где происходит трение. Также проверьте, не перекошен ли столб — часто проблема не в калитке, а в опоре. Используйте уровень при монтаже петель — это спасёт вас от 90% проблем.
Нужно ли делать усиление под автоматику заранее?
Да. Если вы планируете поставить привод через год-два, сразу сварите в стойках закладные из уголка 40×40 мм — они будут принимать кронштейн привода. Без них придётся высверливать бетон или резать трубу, что ослабит конструкцию.
Сколько времени занимает весь процесс от замера до готовых ворот?
При наличии инструмента и опыте — 1 день на раскрой и сварку каркаса, полдня на зачистку и грунтовку, ещё день на окраску и монтаж. Итого — 2–3 дня. Если вы новичок — добавьте 50% времени на переделку ошибок. Лучше медленно, но правильно.

Типичные ошибки и как их избежать

• Ошибка: сварка «на глаз» без разметки. Последствие: перекос, зазоры, калитка не закрывается. Решение: всегда используйте угломер и струбцины. Даже 1 мм перекоса на 2 метра даёт 20 мм смещения внизу.
• Ошибка: использование тонкой трубы для стоек. Последствие: стойка гнётся под ветром, петли «вытягиваются». Решение: для ворот от 3 м — минимум 80×40 мм, стенка 2,5 мм.
• Ошибка: крепление профнастила саморезами без шайб. Последствие: лист рвётся при температурном расширении. Решение: только саморезы с резиновой шайбой, шаг не более 300 мм.
• Ошибка: покраска до полной зачистки швов. Последствие: под краской остаётся шлак — через месяц появляется ржавчина. Решение: зачищайте швы до металлического блеска, даже если кажется, что «и так нормально».
• Ошибка: установка петель без проверки вертикали. Последствие: калитка «заваливается» в одну сторону. Решение: перед приваркой второй части петли — проверьте уровень по трём точкам: верх, середина, низ.

Итог: что работает, а что — только в теории

Сварить калитку и ворота из профильной трубы своими руками — реально. Главное — не игнорировать технологию. Тонкая труба, плохая зачистка, отсутствие раскосов — это не «экономия», а гарантия ремонта через год. Вместо того чтобы искать «самый дешёвый» материал, потратьте время на расчёт и подготовку. Даже простая калитка из 40×20 мм с правильной геометрией и качественной сваркой прослужит 15 лет. А если вы хотите не просто функциональность, но и стиль — добавьте декоративные элементы: кованые накладки, вставки из дерева или цветной профнастил. Главное — не нарушать конструктивную целостность.
