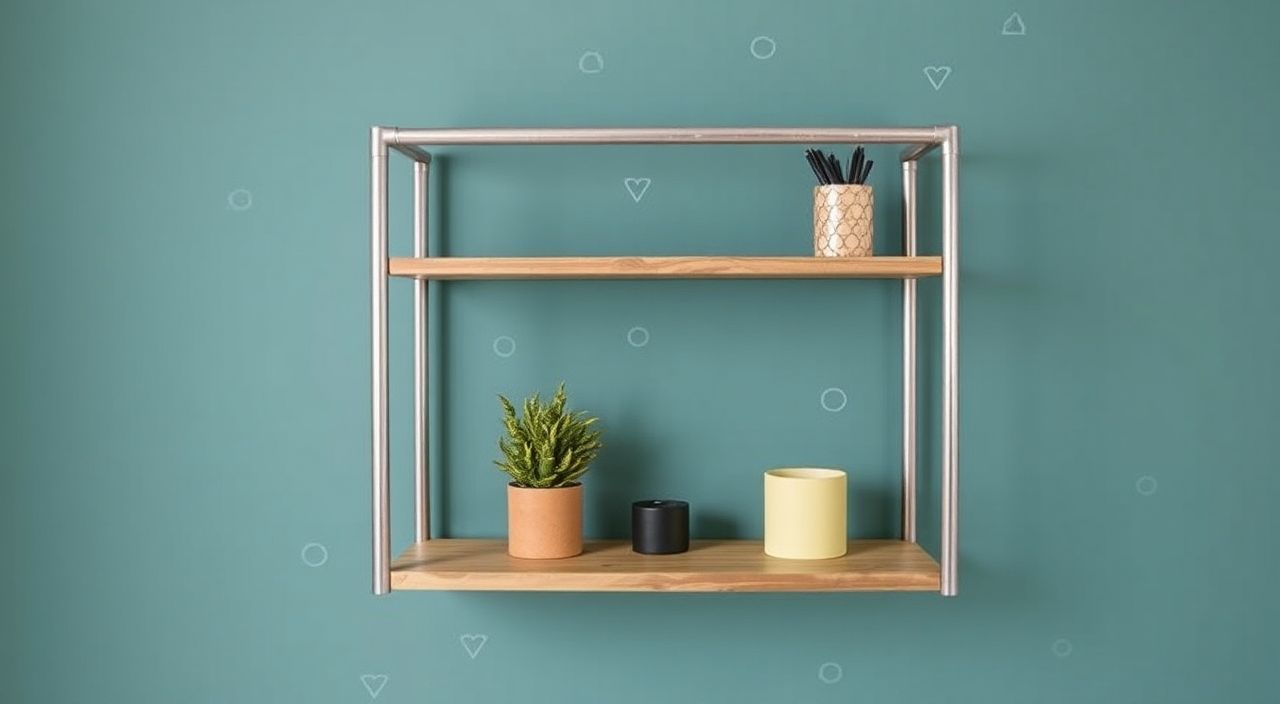

Как сварить стеллаж из профильной трубы своими руками

Если перед вами стоит задача организовать пространство на даче, в гараже или в производственном цеху — стеллаж из профильной трубы становится одним из самых надёжных и экономичных решений. Он выдерживает значительные нагрузки, легко адаптируется под любые размеры и условия эксплуатации, а главное — его можно собрать своими руками без привлечения специалистов. Многие считают сварку сложной, но на деле — это вопрос практики, правильного инструмента и чёткого плана. В этой статье мы разберём всё по шагам: от расчёта размеров до финальной зачистки швов. Вы узнаете, какие трубы выбрать, как рассчитать нагрузку, как подготовить заготовки, как варить без деформаций и как усилить конструкцию, чтобы она прослужила десятилетиями.

Как выбрать профильную трубу: сечение, толщина стенки и материал

Первое, с чего начинается любой стеллаж — это выбор профиля. Не стоит брать «что есть под рукой»: от этого зависит не только прочность, но и долговечность всей конструкции. Наиболее распространённые сечения — 40×20 мм, 60×30 мм и 80×40 мм. Для лёгких стеллажей (до 150 к) достаточно 40×20 мм с толщиной стенки 1,5–2 мм. Если планируете хранить инструмент, ящики с деталями или даже мелкую технику — берите 60×30 мм при толщине 2–2,5 мм. Для промышленных или складских вариантов, где нагрузка превышает 300 кг на уровень, лучше взять 80×40 мм и стенку не менее 2,5 мм.
Материал также важен. Стандартная сталь марки Ст3сп — оптимальный вариант для большинства случаев. Она хорошо сваривается, доступна и недорога. Если стеллаж будет стоять на улице или в условиях повышенной влажности (например, в гараже с конденсатом), стоит рассмотреть оцинкованную трубу. Однако учтите: оцинковка требует особой техники сварки — при перегреве цинк испаряется, выделяя токсичные пары. В таком случае лучше снять цинк на участках сварки абразивным кругом или использовать специальные электроды (например, ОК 46.00 или ЦЧ-4).
Вот таблица сравнения популярных профилей:

Обратите внимание: чем больше сечение и толще стенка — тем выше жёсткость, но и вес конструкции растёт. Для мобильных стеллажей (с колёсами) лучше ограничиться 60×30 мм, чтобы не перегружать оси.

Расчёт размеров и нагрузки: как не ошибиться на этапе проектирования

Многие начинающие делают одну и ту же ошибку: берут произвольные размеры и потом удивляются, почему стеллаж «гуляет» или прогибается. Чтобы этого избежать, нужно заранее продумать три параметра: высоту, ширину, глубину и — самое главное — расстояние между опорами и полками.
Высота стеллажа обычно выбирается исходя из помещения: оставьте зазор 10–15 см до потолка, чтобы не цепляться головой и не мешать проветриванию. Ширина зависит от того, что вы будете хранить: для стандартных ящиков 60–80 см — комфортно, для длинномеров (трубы, доски) — от 1 метра. Глубина полки — 30–40 см для большинства случаев. Но если вы кладёте коробки с запчастями или инструменты в кейсах — 30 см хватит. Для крупногабаритных предметов (например, мотоблоков) делайте глубину 50–60 см.
Ключевой момент — расчёт прогиба. Допустим, у вас полка длиной 1200 мм из трубы 60×30 мм, толщина стенки 2 мм. При равномерной нагрузке в 200 кг прогиб составит около 2,5 мм — это допустимо. Но если вы поставите на край одной полки 100 кг, а на другом — ничего, то прогиб может достигнуть 5–6 мм, и труба начнёт «прыгать» при каждом прикосновении.
Чтобы этого не случилось:

• Делайте опоры каждые 800–1000 мм по длине полки (если полка длиннее 1,2 м)
• Используйте дополнительные диагональные раскосы — они снижают боковую деформацию на 40–60%
• Для полок более 1,5 м применяйте двойной профиль (две трубы встык или с зазором 10 мм)

Есть простая формула для расчёта максимальной нагрузки на полку без заметного прогиба:
Q = (E × I) / (L³ × k),
где:
E — модуль упругости стали (2,1×10⁵ МПа),
I — момент инерции сечения (для 60×30 мм — ~12,7 см⁴),
L — длина пролёта в см,
k — коэффициент, зависящий от типа закрепления (для консоли k=3, для двухопорной полки k=48).
Но не пугайтесь — в реальной жизни проще воспользоваться готовыми таблицами или онлайн-калькуляторами. Главное — помнить: чем чаще опоры, тем надёжнее конструкция.
Подготовка заготовок: резка, зачистка и разметка
Сварка начинается задолго до того, как вы включите аппарат. Подготовка заготовок — это 70% успеха. Никаких «примерно по глазу» и «потом подпилим». Каждый элемент должен быть вырезан с точностью до ±1 мм.
Для резки профильной трубы лучше всего использовать отрезной станок с абразивным диском по металлу (толщина диска — не более 1,6 мм). Болгарка в руках даёт много биения, особенно на длинных заготовках, и кромки получаются неровными. Если станка нет — используйте ножовку по металлу с мелким зубом (18–24 TPI), но это займёт в 3–4 раза больше времени.
После резки обязательно зачищайте кромки:

• Снимите заусенцы напильником или шлифовальным кругом
• Удалите окалину и ржавчину в зоне сварки (минимум 15 мм по обе стороны от стыка)
• Обезжирьте поверхность ацетоном или уайт-спиритом — это предотвратит поры в шве

Разметка — следующий этап. Возьмите угольник, металлическую линейку и маркер по металлу (лучше белый или жёлтый — видно на тёмной поверхности). Для вертикальных стоек отмеряйте высоту от нижнего торца, а не от середины — так меньше ошибок при сборке. На горизонтальных элементах (полках, связях) делайте метки по центру сечения — это упростит совмещение при сварке.
Совет: перед окончательной сборкой сделайте «сухую» сборку — просто положите элементы на ровную поверхность и проверьте геометрию. Используйте угольник 90° и уровень. Если есть перекос — исправьте ещё до сварки. Потом уже не открутишь.

Сборка и прихватка: как зафиксировать конструкцию без искажений

Собирать стеллаж «в воздухе» — плохая идея. Лучше работать на ровном полу или на деревянном щите, который не деформируется. Первым делом уложите две вертикальные стойки параллельно, расстояние между ними — это ширина стеллажа. Затем установите нижнюю и верхнюю поперечины — они будут служить базой.
Теперь ключевой момент: прихватка. Не варите сразу длинный шов — сначала сделайте 3–4 короткие прихватки по 10–15 мм в углах. Это зафиксирует элементы, но не даст металлу перегреться и деформироваться. После каждой прихватки проверяйте угол угольником. Если видите отклонение — слегка подбейте молотком (через деревянную прокладку!) или подложите клин.
Для стеллажей высотой более 1,5 м рекомендуется использовать временные распорки между стойками по высоте — например, деревянные бруски 50×50 мм. Они не дают конструкции «расходиться» при нагреве. Убираете их после заварки всех швов.
Если вы делаете многоуровневый стеллаж, собирайте сначала каркас (стойки + верх/низ), затем приваривайте полки. Так вы сохраните геометрию. Не приваривайте все полки сразу — делайте по одной, проверяя уровень после каждой.

Сварка швов: режимы, техника и типы соединений

Теперь переходим к самому ответственному этапу — сварке. От неё зависит, будет ли ваш стеллаж держаться 5 лет или развалится через месяц.
Для профильной трубы толщиной 2–3 мм подойдут электроды диаметром 3 мм (например, МР-3С, АНО-21) или 2,5 мм** для тонких стенок. Сила тока — 80–110 А для 3 мм, 60–80 А для 2,5 мм. Проверяйте на обрезке: шов должен провариваться насквозь без прожогов и непроваров.
Существует три основных типа соединений для стеллажей:

Даже самый прочный каркас может «гулять», если не предусмотреть жёсткость. Особенно это актуально для высоких стеллажей (от 2 м и выше) или тех, что стоят на неровном полу.
Первое и самое эффективное — диагональные раскосы**. Они преобразуют прямоугольник в треугольник — а треугольник — самая устойчивая геометрическая фигура. Раскосы делают из той же трубы, что и каркас, или чуть меньш сечения (например, 40×20 мм для стеллажа из 60×30 мм). Крепятся они от нижнего угла одной стойки к верхнему углу противоположной — по диагонали. Угол наклона — 30–45°. Чем ближе к 45°, тем лучше распределение нагрузки.
Второй способ — ребра жёсткости** на полках. Если полка длиннее 1 м, приварите снизу поперечную перемычку из трубы 20×20 мм каждые 50–60 см. Это предотвратит прогиб и «дрожание» при ударных нагрузках.
Третий — крепление к полу. Для стационарных стеллажей (особенно в гаражах или цехах) обязательно приварите к нижним торцам стоек металлические пластины (100×100×5 мм) и закрепите их анкерными болтами к бетону. Если пол деревянный — используйте саморезы по металлу через пластину в лаги. Не экономьте на этом: при падении стеллажа с грузом последствия могут быть серьёзными.
Ещё один лайфхак: если вы делаете стеллаж для хранения длинномеров (трубы, арматура), добавьте боковые ограничители — короткие отрезки трубы, приваренные вертикально по краям полок. Это не даст предметам соскальзывать.

Можно ли сварить стеллаж без сварочного аппарата — например, на болтах?
Да, можно, но с оговорками. Для лёгких конструкций (до 100 кг на полку) подойдут уголки и болты М8–М10 сайбами и гайками. Однако жёсткость будет ниже: стеллаж будет «играть» при нагрузке, а со временем крепления ослабнут. Для надёжной эксплуатации сварка предпочтительнее. Если всё же выбираете болтовое соединение — используйте самоконтрящиеся гайки и контргайки, а отверстия сверлите точно по разметке.
Какой минимальный шаг между полками для удобства использования?
Минимум — 300 мм для стандартных коробок и инструментов. Оптимально — 350–400 мм. Если вы храните ящики с крышками или пластиковые контейнеры — учтите высоту крышки и зазор для открывания (добавьте 20–30 мм). Для длинномеров (трубы, доски) шаг делайте 500 мм и больше — чтобы можно было свободно вытянуть предмет.
Нужно ли делать усиление для стеллажа высотой 3 метра?
Обязательно. Стеллаж выше 2,5 м требует:

• Диагональных раскосов по всему периметру
• Увеличенной толщины стенки профиля (не менее 2,5 мм)
• Крепления к стене или потолку (через уголки и анкеры)
• Дополнительных вертикальных связей между стойками через каждые 1 м по высоте

Иначе конструкция будет неустойчива и может опрокинуться при боковом воздействии.
Чем отличается стеллаж из профильной трубы от аналога из уголка?
Профильная труба имеет замкнутое сечение — это даёт большую жёсткость на изгиб и кручение. Уголок — открытый профиль, он легче деформируется под нагрузкой, особенно при длине полки более 1 м. Труба лучше держит вес, но её сложнее резать и сваривать в углах. Уголок дешевле и проще в монтаже, но для серьёзных нагрузок предпочтительнее труба.

Типичные ошибки и как их избежать

• Ошибка: сварка без зачистки кромок
  Последствия: поры, непровар, растрескивание шва.
  Решение: всегда зачищайте металл на 15–20 мм вокруг стыка, обезжиривайте и проверяйте на сухость.
• Ошибка: длинные непрерывные швы без пауз
  Последствия: перегрев, деформация, коробление конструкции.
  Решение: варите короткими отрезками (20–30 мм), делайте паузы по 10–15 секунд для охлаждения.
• Ошибка: игнорирование геометрии при сборке
  Последствия: перекос, несовпадение полок, трудности при эксплуатации.
  Решение: используйте угольник, уровень и «сухую» сборку перед св. Фиксируйте распорками.
• Ошибка: экономия на толщине стенки трубы
  Последствия: прогиб полок, трещины в швах, преждевременный выход из строя.
  Решение: выбирайте сечение и толщину по расчётной нагрузке, а не по цене. Дешевле сделать один раз правильно.
• Ошибка: отсутствие защиты от коррозии
  Последствия: ржавчина на швах через6–12 месяцев, снижение прочности.
  Решение: зачистка → грунтовка → покраска. Даже для внутреннего использования — минимум грунт + эмаль.

Итог: что выбрать и почему

Сварной стеллаж из профильной трубы — это не просто «можно», а **должно быть**, если вы цените надёжность и долговечность. Он выдерживает нагрузки, которые не потянет ни ДСП, ни пластик, ни даже деревянный каркас. Главное — не спешить, тщательно спроектировать, правильно подготовить материалы и соблюдать технологию сварки.
Если вы делаете стеллаж для гаража — берите 60×30 мм, толщина 2,2 мм, раскосы по диагонали, крепление к полу.
Если это складской вариант — 80×40 мм, 2,5 мм, усиленные опоры, двойные полки и защита от влаги.
Для дачи или мастерской — 40×20 мм с грамотной разметкой и качественной покраской будет более чем достаточно.
Помните: цена ошибки в строительстве — не в деньгах, а в безопасности. Потраченные часы на расчёт и подготовку сэкономят вам месяцы эксплуатации без аварий.
