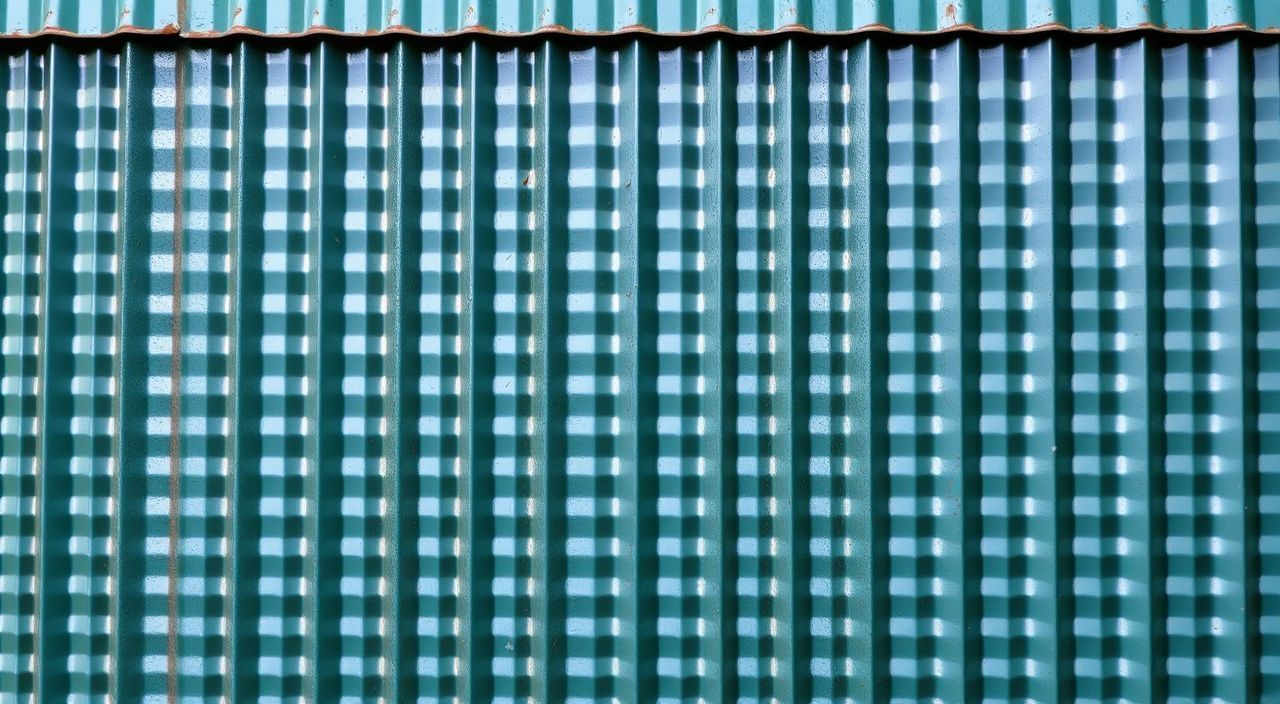

Как выглядит профлист с 20

Профлист с 20 — это не просто лист металла с выступами, а один из ключевых элементов в каркасной и легкой стальной конструкции зданий. Если вы держите в руках такой профиль, то видите перед собой тонкую, но прочную стальную заготовку с регулярными гофрами по всей длине. Высота этих гофров — ровно 20 мм, отсюда и цифра «20» в названии. Но важно понимать: это не универсальный профиль для всех задач. Его применяют там, где нужна жёсткость при минимальном весе — например, в обрешётке под металлочерепицу, в каркасе стен из сэндвич-панелей или в монтаже внутренних перегородок. Не стоит путать его с профлистом С-21 или Н-60 — у них другие функции и геометрия. Профлист с 20 — это как «скелет» для лёгких ограждающих конструкций: он не несёт основную нагрузку, но обеспечивает правильное распределение усилий и точную привязку крепежа.
Этот профиль изготавливают методом холодного профилирования из оцинкованной стали, чаще всего с полимерным покрытием (пластизол, полиэстер, пурал). Толщина металла варьируется от 0,4 до 0,7 мм — выбор зависит от расстояния между опорами и климатических условий. В России наиболее распространённые марки стали — 0,45 мм и 0,5 мм для кровельных работ, 0,55–0,6 мм — для стеновых конструкций. Покрытие защищает от коррозии, а цветовая гамма позволяет подобрать оттенок под фасад или кровлю. При этом сам профиль всегда имеет прямоугольное сечение в разрезе: верхняя и нижняя грани — плоские, боковые — слегка наклонены, а гофр — трапециевидный или волновой, в зависимости от производителя. Это не декоративная деталь — форма гофра влияет на жёсткость и способность профиля выдерживать изгибающие нагрузки без прогиба.

Как устроен профлист с 20: геометрия, размеры и маркировка

Профлист с 20 — это стандартный профиль, который соответствует ГОСТ 24045-2010 («Профили стальные гнутые для строительных конструкций») и техническим условиям производителей. Его основные параметры:

• Высота гофра: 20 мм — это постоянная величина, она не меняется даже при разных толщинах металла;
• Ширина полки (верхней): обычно 100 мм, реже — 115 мм или 120 мм;
• Шаг гофра: 185 мм или 200 мм — это расстояние между центрами соседних гофров;
• Полная ширина листа: 1150 мм или 1200 мм — зависит от производителя;
• Рабочая ширина (полезная): 1100 мм или 1150 мм — это часть, которая участвует в монтаже без перекрытия;
• Длина: от 0,5 м до 12 м — стандартные отрезки по 1, 2, 3, 4, 6 и 12 метров; на заказ — любая длина с шагом 10 см.

Важно: маркировка на упаковке или самом листе может выглядеть как ПС-20-1000-0,5 или С-20-1150-0,45. Расшифровка:

• ПС — профиль стеновой (в отличие от ПК — кровельный);
• С-20 — тип профиля с высотой гофра 20 мм;
• 1000 / 1150 — ширина листа в миллиметрах;
• 0,5 / 0,45 — толщина стали в миллиметрах.

Если вы видите обозначение НС-20, это означает «несущий стеновой» — такой профиль усилен, часто с ребром жёсткости по центру гофра, и используется в ответственных конструкциях. Обычный ПС-20 — для ненесущих перегородок и обрешётки. Уточняйте маркировку при заказе — ошибиться легко, особенно если вы работаете с поставщиком, который использует собственные обозначения.

Где применяют профлист с 20: реальные случаи из практики

Профлист с 20 — это не «универсальная палочка-выручалочка», а специализированный материал. Его используют там, где важна точность геометрии, лёгкость монтажа и совместимость с другими элементами каркаса. Вот типичные сценарии:
Обрешётка под металлочерепицу:
Это самое частое применение. Профлист с 20 укладывают поперёк стропил с шагом 300–500 мм (в зависимости от снеговой нагрузки). Верхняя полка профиля служит опорой для крепления металлочерепицы саморезами через гребень. Благодаря высоте гофра 20 мм, под кровлей образуется воздушный зазор — это снижает конденсат и повышает теплоизоляционные свойства. Важно: при монтаже нужно выравнивать профиль по уровню — даже 2 мм перекоса на 6 метрах приведёт к провисанию кровли и скрипу при ходьбе.
Каркас для сэндвич-панелей:
Стеновые панели крепятся к вертикальным стойкам, а профлист с 20 используется как горизонтальная обвязка — между стойками, на уровне замков панелей. Он принимает на себя усилия от ветровых нагрузок и предотвращает продольный сдвиг панелей. Особенно актуально для зданий с высотой до 12 м и шириной пролёта до 24 м. Здесь уже важна толщина стали — 0,55 мм минимум, иначе при монтаже панелей профиль может деформироваться.
Внутренние перегородки:
Для гипсокартонных перегородок профлист с 20 — идеальный вариант. Его можно крепить к полу и потолку с помощью дюбелей, а затем обшивать ГКЛ с двух сторон. Гофры обеспечивают жёсткость конструкции, а тонкая сталь — лёгкость. Минус: при ударе по перегородке слышен звук «бубна», поэтому рекомендуется заполнять полостьой или базальтовым утеплителем.
Подвесные потолки и вентиляционные короба:
Реже, но тоже встречается. Профлист с 20 формируют в U-образные короба для вентиляции, а также используют как несущую основу для подвесных потолков в промышленных помещениях. Здесь главное — правильно рассчитать шаг подвесов: не более 1,2 м, иначе будет прогиб.

Как выбрать толщину стали для профлиста с 20: таблица нагрузок и рекомендации

Толщина металла — это не «чем больше, тем лучше». Она должна соответствовать расчётной нагрузке. Ниже — ориентировочная таблица для типовых условий в средней полосе России (снеговая нагрузка до 180 кг/м², ветровая — до 40 м/с):

Если вы не уверены в расчётах — обратитесь к инженеру. В проектной документации для промышленных зданий указывают именно марку профиля и толщину. Для частного дома можно использовать упрощённые методики: например, если шаг стропил 900 мм, а длина обрешётки 6 м, то профлист с 20 толщиной 0,5 мм выдержит до 120 кг/м² — этого достаточно для большинства регионов.
Не забывайте про коррозионную стойкость. Оцинковка класса Z275 (275 г/м² цинка) — минимальный порог для наружного применения. Если есть риск контакта с влагой (например, в бане или гараже), берите профиль с полимерным покрытием толщиной не менее 25 мкм. Покрытие типа «пурал» выдерживает УФ-излучение 15–20 лет, «пластизол» — до 25 лет, но хуже переносит механические повреждения.

Как монтировать профлист с 20: пошаговая инструкция для кровли и стен

Монтаж профлиста с 20 требует внимания к деталям. Ошибки на этапе установки приводят к прогибу, скрипу, коррозии и даже обрушению конструкции. Вот проверенная последовательность:
Подготовка поверхности:
Перед укладкой проверьте стропила или стойки на ровность. Допустимый перекос — не более 3 мм на 1 м длины. Если есть перекосы — подложите деревянные прокладки (фанера 9 мм или обрезки бруса). Очистите поверхность от пыли, масел и ржавчины — особенно если монтируете на старую металлоконструкцию.
Укладка листов:
Начинайте с нижнего края крыши или снизу стены. Первый лист выравнивайте по карнизу или цоколю. Следующие листы укладываются внахлёст по ширине — минимум 1 гофр (20 мм), но лучше 2 гофра (40 мм) для надёжной герметизации. По длине — встык, без зазора. Если длина превышает 6 м, делайте компенсационный шов: оставляйте зазор 2–3 мм и крепите листы только по краям, чтобы компенсировать тепловое расширение.
Крепление:
Используйте саморезы с резиновой шайбой (тип «кровельный»), длина — на 20 мм больше суммы толщины профиля и основания. Крепите только в гребне гофра — никогда не в дне! Шаг крепления:

• По краям листа — через 200 мм;
• В середине — через 500 мм;
• На стыках — через 300 мм;
• В углах и на выступах — через 150 мм.

Обработка стыков:
Для кровли стыки герметизируйте силиконовым герметиком (например, «Силоксан») или бутиловыми лентами. Для стен — достаточно саморезов, но если есть риск конденсата, проложите пароизоляцию под профиль. Не забудьте про торцевые планки — они защищают край листа от влаги и придают эстетичный вид.
Особенность при монтаже на криволинейных поверхностях:
Профлист с 20 можно гнуть в холодном состоянии, но радиус изгиба должен быть не меньше 150 мм. Для плавных изгибов используйте роликовую гибочную машину — ручной пресс даёт трещины в покрытии. Если изгиб небольшой (до 5°), профиль можно подогнуть молотком через деревянную прокладку — но только в месте, где нет гофра.

Чем отличается профлист с 20 от других профилей: С-21, Н-60, ПС-15

Многие путают профлист с 20 с похожими типами. Разница не в названии, а в назначении и геометрии. Вот сравнение:

• ПС-20 vs ПС-15: Высота гофра 20 мм против 15 мм. ПС-15 — для лёгких перегородок и обрешётки в сухих помещениях. ПС-20 — на 30% жёстче, подходит для внешних работ. Раз весе — около 0,5 кг/м².
• ПС-20 vs С-21: С-21 — это кровельный профиль с высотой гофра 21 мм и более широкой полкой (100–115 мм). Он имеет усиленный гребень и предназначается для прямой укладки под металлочерепицу без дополнительной обрешётки. ПС-20 — только как обрешётка, не несущий.
• ПС-20 vs Н-60: Н-60 — несущий профиль для балок и ригелей. Высота гофра 60 мм, толщина стали от 0,7 мм. Он выдерживает нагрузки до 500 кг/м². ПС-20 — несёт максимум 150 кг/м². Использовать ПС-20 вместо Н-60 — опасно: возможен прогиб и обрушение.
• ПС-20 vs С-84: С-84 — для многослойных кровель с утеплителем. Гофр высокий, но полка узкая. ПС-20 — для однослойной обрешётки. Они не взаимозаменяемы.

Ключевой момент: профиль ПС-20 не имеет ребра жёсткости по центру гофра (в отличие от НС-20). Это делает его легче и дешевле, но ограничивает область применения. Если вы видите, что на листе есть продольная бороздка посередине гофра — это уже не ПС-20, а модификация для повышенных нагрузок.

Как рассчитать количество профлиста с 20 для проекта

Расчёт — это не просто деление площади на ширину листа. Нужно учитывать нахлёсты, обрезки и брак. Вот алгоритм:
Шаг 1. Определите полезную площадь:
Например, крыша 10 × 6 м = 60 м². Но это чистая площадь. Добавьте 5–7% на нахлёсты и подрезку — итого 63–64 м².
Шаг 2. Посчитайте количество листов по ширине:
Рабочая ширина листа — 1100 мм. При нахлёсте 40 мм полезная ширина = 1060 мм.
Для ширины крыши 10 м: 10 000 / 1060 ≈ 9,43 → округляем вверх — 10 листов в ряд.
Шаг 3. Количество листов по длине:
Длина крыши 6 м. Если используете листы по 6 м — 1 шт. на ряд. Если 3 м — 2 шт. с нахлёстом 100 мм (по длине допустим нахлёст 100 мм для жёсткости).
Итого: 10 листов × 1 шт. = 10 листов. Но добавьте 10% на брак и подрезку — 11 листов.
Для стен:
Ширина стены 8 м, высота 3 м. Рабочая ширина 1100 мм → 8 000 / 1060 = 7,55 → 8 листов в ряд. Высота 3 м → листы 3 м длиной — 1 шт. Итого 8 шт. + 10% = 9 шт.
Важно: если стена имеет проёмы (окна, двери), вычитайте их площадь, но не уменьшайте количество листов — профиль режут по месту, и обрезки часто идут в отходы. Лучше заказать с запасом, чем потом ехать за дополнительной партией (разные партии могут отличаться по цвету).

Как хранить и транспортировать профлист с 20: чтобы не испортить покрытие

Процесс доставки и хранения — это 30% успех. Многие покупают качественный профиль, а при монтаже обнаруживают царапины, вмятины и отслаивание покрытия. Как этого избежать:

• Хранение на складе: Листы должны лежать горизонтально на ровной поверхности, подложенной деревянными брусками (сечение 5×50 мм) с шагом не более 1,5 м. Никаких стопок выше 1,2 м — иначе нижние листы деформируются. Температура — от -20°C до +40°C, влажность — до 80%. Не храните рядом с кислотами, щелочами и растворителями.
• Транспортировка: Закрепляйте листы ремнями, но не затягивайте сильно — давление вызывает вмятины. Между листами прокладывайте картон или плёнку ПВХ. Если перевозите на открытой платформе — накройте брезентом, но не герметично: конденсат внутри упаковки вызывает ржавчину.
• Разгрузка: Не сбрасывайте листы с высоты более 30 см. Используйте т или два человека. Никогда не тащите лист по земле — даже на 1 метр — это царапает покрытие и нарушает защиту.
• Монтаж на месте: Перед укладкой осмотрите каждый лист. Царапины глубиной до 0,1 мм можно зашпатлевать антикоррозийной грунтовкой, но если видна сталь — заменяйте лист. Не используйте абразивные материалы для резки — только ножницы по металлу или дисковая пила с зубьями для нержавейки.

Если вы работаете в зимний период: не размораживайте листы резко. Привезённый с мороза профиль оставьте в тёплом помещении на 2 часа — иначе конденсат образуется на поверхности и приведёт к коррозии под покрытием.

Почему профлист с 20 иногда «гуляет» и скрипит: причины и решения

Скрип и вибрация — частая жалоба при эксплуатации. Это не дефект материала, а следствие ошибок монтажа или расчёта. Основные причины:

• Недостаточный шаг крепления: Если саморезы поставлены реже 500 мм по длине, профиль прогибается под нагрузкой и «играет» при ветре. Решение: добавить промежуточные крепления, особенно в местах стыков.
• Отсутствие компенсационных зазоров: При температурных колебаниях металл расширяется. Если листы зажаты жёстко по всему периметру — возникают внутренние напряжения, которые проявляются как скрип. Решение: оставлять зазор 2–3 мм на стыках и крепить только по краям.
• Неровность основания: Если стропила или стойки имеют перекосы > 5 мм/м, профиль вынужден «подстраиваться» — это вызывает микротрения. Решение: выровнять основание до монтажа.
• Отсутствие демпфирующего слоя: В перегородках и потолках скрип усиливается, если нет утеплителя между профилем и ГКЛ. Решение: заполнить полость минватой плотностью 30–40 кг/м³.

Если скрип уже есть — не пытайтесь «прижать» профиль ещё сильнее. Это усугубит ситуацию. Лучше найти точку вибрации (обычно в стыке) и добавить одну-две точки крепления с резиновой шайбой. Иногда помогает смазка графитовой пастой в месте трения — но только если нет риска контакта с электропроводкой.

FAQ: ответы на самые частые вопросы про профлист с 20

Можно ли использовать профлист с 20 для кровли без обрешётки?
Нет. Профлист с 20 — это обрешётка, а не несущий элемент. Его нельзя укладывать напрямую на стропила — он прогнётся под весом кровельного материала и снега. Для прямой укладки нужны профили С-21, С-44 или Н-60 с усиленным гофром и ребром жёсткости.
Какой минимальный радиус изгиба у профлиста с20 толщиной 0,5 мм?
Для холодной гибки — не менее 150 мм. При меньшем радиусе возникают трещины в покрытии и риск разрыва металла. Для плавных изгибов используйте роликовую гибочную машину. Ручная гибка молотком допустима только для углов до 10° и только в местах без гофра.
Нужно ли грунтовать срезы профлиста с 20 после резки?
Да, обязательно. Срез — это открытая сталь, и коррозия начнётся через 2–3 месяца. Обработайте срезы антикоррозийной грунтовкой (например, «Цинкарь» или «Грунт-эмаль по ржавчине») в два слоя. Не используйте обычную краску — она не даёт защиты от подтёков.
Чем отличается профлист с 20 от гипсокартонного профиля ПС-50?
ПС-50 — это стальной профиль для ГКЛ, высотой 50 мм, с U-образным сечением. Он не имеет гофра и предназначен для вертикальных стоек. Профлист с 20 — листовой, с гофром, для горизонтальных конструкций. Их нельзя заменять друг другом — разная жёсткость и способ крепления.
Можно ли крепить профлист с 20 к деревянным основанию?
Да, но только через деревянную прокладку толщиной 10–15 мм. Саморез должен входить в дерево минимум на 25 мм. Без прокладки сталь будет «врезаться» в древесину при усадке, и появятся вмятины. Для наружного монтажа используйте саморезы с увеличенной шайбой и цинковым покрытием.

Типичные ошибки при работе с профлистом с 20 и как их избежать

• Ошибка 1: крепление в дно гофра.
  Саморез в дне гофра не держится — он выворачивается при вибрации. Решение: всегда крепите в гребень, используя саморезы с острым сверлом и резиновой шайбой. Проверяйте глубину завинчивания: шляпка должна быть заподлицо с поверхностью, но не утапливаться.
• Ошибка 2: игнорирование термического расширения.
  Листы укладываются встык без зазора — при нагреве они «давят» друг на друга и коробятся. Решение: оставляйте компенсационный зазор 2–3 мм на стыках и крепите только по краям. Для длинных конструкций (более 12 м) делайте температурные швы с помощью специальных планок.
• Ошибка 3: использование некачественных саморезов.
  Дешёвые саморезы без цинкового покрытия ржавеют за сезон. Решение: берите саморезы класса C (для дерева) или F (для металла), с покрытием не менее 12 мкм цинка. Цена выше на 15–20%, но срок службы удваивается.
• Ошибка 4: резка болгаркой без защиты.
  > При резке диском образуется высокая температура — покрытие отслаивается, а металл теряет прочность. Решение: используйте ножницы по металлу или дисковую пилу с алмазным диском для металла. После резки обрабатывайте срез грунтовкой.
• Ошибка 5: монтаж на влажное основание.
  Если стропила или стойки сырые — конденсат образуется под профилем и вызывает коррозию. Решение: перед монтажом просушите основание, используйте гидроизоляционную плёнку (толщина 100 мкм) между деревом и металлом. Для металлических каркасов — обработать антикоррозийной грунтовкой.

Итог: когда профлист с 20 — лучший выбор, а когда стоит рассмотреть альтернативы

Профлист с 20 — это оптимальное решение для лёгких ограждающих конструкций, где важна точность, скорость монтажа и совместимость с другими материалами. Он идеален для обрешётки под металлочерепицу, горизонтальной обвязки под сэндвич-панели и внутренних перегородок до 4 м высоты. Его плюсы: лёгкость, доступная цена, простота резки и крепления. Минусы: ограниченная несущая способность, необходимость точного расчёта шага опор и защиты от коррозии на срезах.
Если ваш проект предполагает высокие нагрузки (ветер, снег, сейсмика), значительные пролёты (> 6 м) или контакт с агрессивной средой — рассмотр-20, С-21 или Н-60. Они дороже, но надёжнее. Главное — не экономить на расчётах и качестве крепежа. Даже самый дорогой профиль не спасёт от ошибок монтажа.
