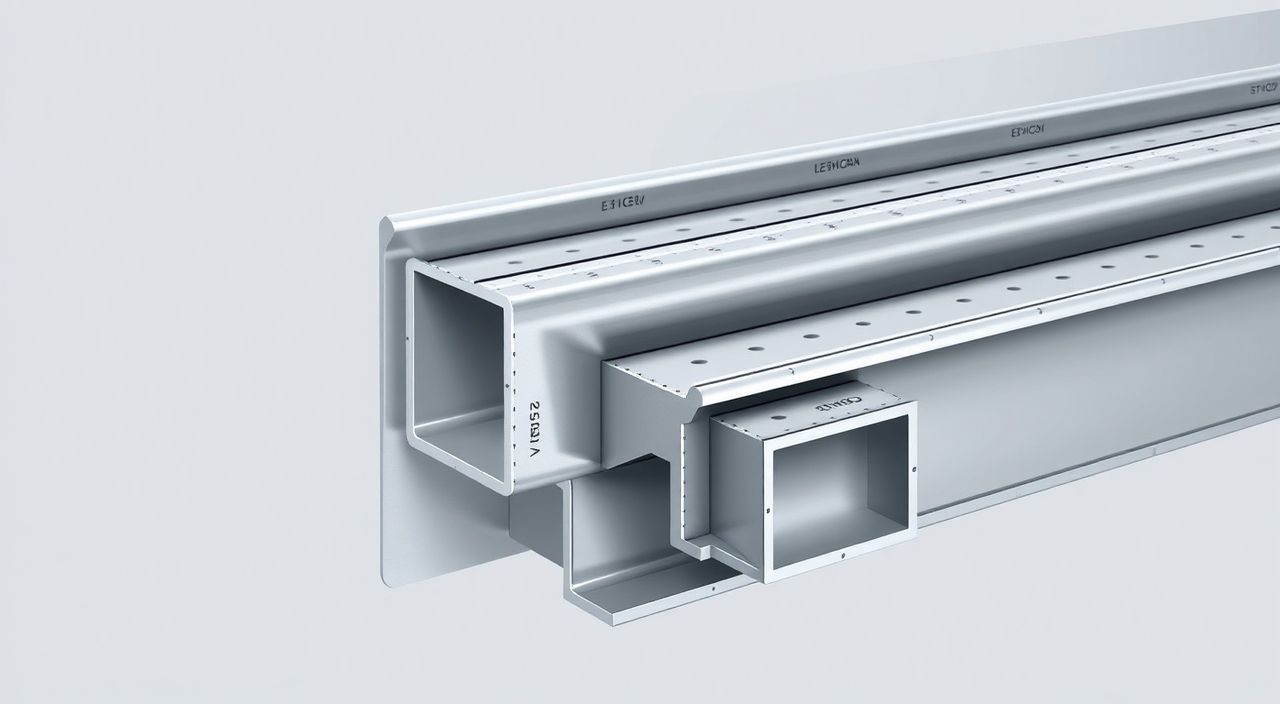

Какие размеры профильных труб входят друг в друга

Профильные трубы — это не просто элементы каркаса, а настоящая «костяк» металлоконструкций: от навесов и ограждений до промышленных складов и ферм. И когда речь заходит о соединении деталей без сварки — например, при монтаже разборных конструкций или сборке модульных систем — возникает ключевой вопрос: какие размеры профильных труб входят друг в друга? Ответ на него влияет не только на прочность соединения, но и на скорость монтажа, возможность демонтажа и даже стоимость проекта. Если вы пытаетесь вставить 60×40 мм в 80×40 мм — всё может сойти с ума: либо не войдёт вообще, либо будет болтаться, как велосипедная втулка после трёх сезонов эксплуатации. Поэтому важно понимать не просто «какие», а *почему* одни профили совместимы, а другие — нет. Это зависит от геометрии сечения, толщины стенки, допусков по ГОСТ и даже метода производства. В этой статье мы разберём всё по полочкам — без воды, только практика и проверенные цифры.

Что такое «входящие друг в друга» профильные трубы и зачем это нужно

Когда говорят, что одна профильная труба «входит» в другую, имеют в виду механическое соединение типа «втулка–штырь»: меньший профиль (внутренний) вставляется внутрь большего (наружного), образуя жёсткую или регулируемую стыковку. Такой способ применяют, чтобы избежать сварки — например, при сборке временных конструкций, модульных зданий, стеллажей или ограждений, где нужна быстрая разборка. Также это удобно при необходимости компенсировать небольшие перекосы или изменять высоту опор без переделки всей конструкции.
Важно: не все прямоугольные трубы можно вкладывать друг в друга, даже если внешние размеры кажутся подходящими. Дело в том, что у профиля есть **внутренний размер**, который меньше наружного на удвоенную толщину стенки. Например, труба 60×40×2 мм имеет внутреннее сечение примерно 56×36 мм. А значит, чтобы она вошла в другую трубу, последняя должна иметь внутренний размер больше 56×36 мм — то есть наружный минимум 60+2×2 = 64 мм по ширине и 40+2×2 = 44 мм по высоте. Но это теория. На практике ещё важны допуски, калибровка и состояние кромок.

Как рассчитать совместимость профилей: формула и реальные примеры

Простая формула для расчёта минимального наружного размера «внешней» трубы:
Мин. наружный размер внешней трубы = внутренний размер вставляемой трубы + 2 × минимальный зазор
Где:
— внутренний размер вставляемой трубы = наружный размер – 2 × толщина стенки;
— минимальный зазор — от 0,3 мм (для плотной посадки) до 1,5 мм (для свободной, с возможностью регулировки).
Но! Это работает только при одинаковой форме сечения — например, прямоугольник в прямоугольник. Квадрат в прямоугольник — уже сложнее, потому что диагональ квадрата может быть больше ширины прямоугольника.
Рассмотрим конкретные случаи:

• Труба 40×20×1,5 мм → внутренний размер ≈ 37×17 мм. Чтобы она вошла, нужна внешняя труба с внутренним ≥37×17 мм → наружный минимум 37+2×1,5=40 мм × 17+2×1,5=20 мм. То есть теоретически подойдёт 40×20×1,5 мм — но это «в натяг». На практике лучше брать 50×25×2 мм или 60×30×2 мм.
• Труба 60×40×2 мм → внутр. ~56×36 мм. Минимальная внешняя — 60×40 мм (но с толщиной стенки ≤1,5 мм). Однако стандартная 60×40×2 мм не примет 60×40×2 мм — они просто не войдут. Нужна 80×40×2 мм или 70×40×2 мм.
• Квадрат 50×50×2 мм → внутр. ~46×46 мм. Диагональ этого сечения ≈ 65 мм. Значит, чтобы вставить его в прямоугольную трубу, её ширина должна быть ≥65 мм, иначе квадрат «застрянет» по диагонали.

Вот таблица типовых совместимых пар (на основе ГОСТ 8639–82 и ГОСТ 30245–2003, с учётом допусков ±0,5 мм):

<td27×17

Обратите внимание: в таблице указаны **минимально надёжные** сочетания. Если вы хотите «свободную посадку» — добавьте 0,5–1 мм к зазору. Для фиксации через болты или шпильки — зазор должен быть ≥1 мм, иначе не получится установить крепёж.

Особенности соединения квадратных и прямоугольных профилей

Квадратные трубы часто используют как вертикальные стойки, а прямоугольные — как горизонтальные элементы. При этом возникает вопрос: можно ли вставить квадрат в прямоугольник? Да, но с оговорками.
Если квадрат 40×40×2 мм (внутр. ~36×36 мм, диагональ ~51 мм), то он войдёт в прямоугольную трубу только при условии, что её меньшая сторона ≥36 мм, а большая ≥51 мм. То есть подойдёт 60×40×2 мм — но только если вставлять квадрат «по диагонали». В таком случае зазор будет неравномерным: по ширине — 2 мм, по высоте — 5 мм. Это не проблема, если конструкция не несёт большой нагрузки и используется для временного монтажа.
Однако для несущих элементов рекомендуется:

• Совмещать одинаковые формы сечения (квадрат в квадрат, прямоугольник в прямоугольник);
• Если форма разная — использовать переходные втулки или приваренные фланцы;
• Избегать диагональной посадки без дополнительной фиксации — она создаёт концентрацию напряжений.

Практический совет: перед покупкой сделайте пробную вставку. Возьмите образцы двух профилей и попробуйте соединить их вручную. Если требуется усилие более 20–30 кг, значит, зазор слишком мал — велика вероятность деформации или заедания при температурных колебаниях.

Как влияет толщина стенки на совместимость

Толщина стенки — не просто параметр прочности, а ключевой фактор при подборе «входящих» профилей. Чем толще стенка, тем меньше внутренний размер при том же наружном. И наоборот: тонкостенная труба может войти в более «массивную», даже если наружные размеры почти одинаковы.
Пример:
Труба А: 60×40×1,5 мм → внутр. 57×37 мм
Труба Б: 60×40×2,5 мм → внутр. 55×35 мм
Труба А легко войдёт в трубу Б — зазор ~1 мм по каждой стороне. Но труба Б в трубу А — не войдёт, потому что внутренний размер А меньше наружного Б.
Это особенно актуально при ремонте или модернизации существующих конструкций: если старая стойка была 60×40×1,5 мм, а вы хотите заменить её на более прочную 60×40×2,5 мм — придётся менять и всю «втулку», иначе соединение не соберётся.
Ещё один нюанс: при толщине стенки ≥3 мм допуски по ГОСТ становятся жёстче (±0,2 мм вместо ±0,5 мм), поэтому совместимость требует точного замера. Лучше заказывать обе трубы у одного производителя — это снижает риск несоответствия.

Стандарты и допуски: ГОСТ vs ТУ и как это влияет на монтаж

Основные документы, регулирующие размеры профильных труб в России:

• ГОСТ 8639–82 — для квадратных труб;
• ГОСТ 30245–2003** — для прямоугольных и овальных;
• ГОСТ 13663–86** — для электросварных труб общего назначения;
• ТУ (технические условия) — у некоторых заводов могут быть свои допуски, отличные от ГОСТ.

По ГОСТ 30245–2003 допуски на наружные размеры:

• До 30 мм — ±0,5 мм;
• От 30 до 60 мм — ±0,7 мм;
• Свыше 60 мм — ±1,0 мм.

А вот внутренние размеры — не нормируются напрямую, а выводятся из наружных и толщины стенки. Поэтому при закупке важно уточнять:

• Производителя (лучше — крупные заводы: Металлоинвест, Северсталь, НЛМК);
• Сертификат соответствия ГОСТ;
• Фактическую толщину стенки (часто на складе встречаются «эконом-варианты» с заниженной толщиной).

Если вы покупаете трубы по ТУ, запросите у поставщика данные по внутреннему сечению — иначе рискуете получить «идеальную» пару по каталогу, которая на деле не соединяется.

Методы фиксации соединения: болты, шпильки, клинья и сварка

Само по себе вхождение — это ещё не соединение. Без фиксации профили будут проворачиваться или выдвигаться под нагрузкой. Вот основные способы:
1. Болтовое соединение через отверстия
Сверлятся сквозные отверстия в обоих профилях, вставляется болт М8–М12. Преимущество — разборность. Минус — требует зазора ≥1 мм и точного совмещения отверстий. Рекомендуется для конструкций с динамической нагрузкой (например, ворота, навесы).
2. Шпильки с гайками («протяжка»)
Шпилька проходит через оба профиля, фиксируется гайками с двух сторон. Подходит, когда зазор невелик (0,5–1 мм), и нужна высокая жёсткость. Часто используется в каркасах ангаров.
3. Клиновая фиксация
В торце внешней трубы делается прорезь, в которую вставляется стальной клин. Он расклинивает внутреннюю трубу, создавая силу трения. Просто, быстро, но не регулируется. Хорошо для временных опор.
4. Сварка (точечная или сплошная)
Если конструкция постоянная — сварка даёт максимальную прочность. Но тогда теряется преимущество «входящего» соединения. Иногда делают комбинированный вариант: вставляют, фиксируют болтами, а потом проваривают в одном месте — для надёжности.
Важно: при выборе метода учитывайте среду эксплуатации. На улице — лучше болты с цинковым покрытием и контргайками. В сыром помещении — нержавеющая сталь или пластиковые втулки для изоляции.

Как проверить совместимость на практике: пошаговая инструкция

Если вы уже закупили материалы или выбираете их на складе — вот как убедиться, что трубы совместимы:

1. Замерьте наружные размеры обеих труб штангенциркулем (не линейкой!). Фиксируйте три точки по длине — иногда профиль «ведёт».
2. Определите толщину стенки — также штангенциркулем, в нескольких местах. Среднее значение и будет рабочим.
3. Рассчитайте внутренний размер вставляемой трубы:
   Наружная ширина – 2 × толщина = внутр. ширина
   Наружная высота – 2 × толщина = внутр. высота
4. Сравните с внутренним размером внешней трубы (можно рассчитать аналогично или замерить напрямую, если есть доступ к торцу).
5. Сделайте пробную вставку:
   — Вставьте внутреннюю трубу на 10–15 см;
   — Проверьте, нет ли перекоса;
   — Попробуйте провернуть — если легко, зазор велик;
   — Если не входит — измерьте ещё раз, возможно, деформация.
6. Оцените зазор: подложите щуп (0,3 / 0,5 / 1,0 мм). Оптимальный — 0,5–1,0 мм для болтовой фиксации, 1,0–1,5 мм — для свободной регулировки.

Если в процессе вы обнаружили, что зазор меньше 0,3 мм — не пытайтесь «вбить» молотком. Вы испортите кромки, и соединение станет ненадёжным. Лучше заменить одну из труб или использовать переходную втулку.

Типичные ошибки при подборе «входящих» профилей и как их избежать

Мы собрали самые частые просчёты строителей и монтажников — и объяснили, как их предотвратить:

• Ошибка: ориентируемся только на наружные размеры
  Человек видит «60×40» и «80×40» — думает: «выйдет». Но забывает про толщину стенки. Результат: 60×40×3 мм не входит в 80×40×2 мм, потому что внутр. размер первой — 54×34 мм, а второй — 76×36 мм. По ширине — ок, по высоте — зазор всего 1 мм, и при нагреве металл расширится — застрянет.
  Решение: всегда считайте внутренние размеры, а не смотрите на каталог.
• Ошибка: используем трубы от разных производителей без проверки
  Один завод делает 50×25×2 мм с внутр. 46×21 мм, другой — 45,8×20,8 мм. Разница в 0,2 мм — и соединение не собирается.
  Решение: заказывайте комплект у одного поставщика или берите образцы для теста.
• Ошибка: игнорируем диагональ при вставке квадрата в прямоугольник
  Квадрат 50×50×2 мм пытаются вставить в 60×40×2 мм «по ширине» — а он упирается по диагонали (70,7 мм > 60 мм).
  Решение: перед вставкой рассчитайте диагональ внутреннего сечения: √(a² + b²). Если она больше меньшей стороны внешней трубы — не пытайтесь.
• Ошибка: не оставляем зазор на температурное расширение
  Металл при +40°C расширяется на ~0,5 мм на метр длины. Если зазор 0,3 мм, а длина вставки 2 м — при нагреве он исчезнет, и трубы «прилипнут».
  Решение: добавляйте к расчётному зазору 0,2–0,3 мм на каждый метр длины вставки.

Вывод: какой метод выбрать и в каких случаях

Если кратко — нет универсального решения. Всё зависит от задачи:

• Для разборных конструкций (ворота, навесы, стеллажи) — выбирайте профили с зазором 1,0–1,5 мм и фиксацию болтами. Например: 50×25×2 мм внутр. в 60×30×2 мм внешн. Это даёт надёжность и простоту монтажа.
• Для несущих стоек с высокой нагрузкой — лучше сварка или комбинированный метод (вставка + точечная сварка). Совместимость здесь вторична — важна жёсткость.
• Для модульных систем (СИП-панели, каркасы быстровозводимых зданий) — используйте стандартизированные пары, например, 40×20×1,5 мм в 50×25×2 мм. Они есть в каталогах большинства производителей и гарантированно совместимы.
• Если бюджет ограничен — можно взять тонкостенные профили с большим зазором, но тогда обязательно усиливайте соединениеньями или шпильками.

Главное правило: не экономьте на точности замеров. 10 минут с штангенциркулем сэкономят вам часы демонтажа и повторной закупки.
Компания Krasagrostroy предлагает широкий ассортимент профильных труб, сэндвич-панелей, кровельных материалов и фасадных систем — всё с сертификатами качества и гарантией соответствия ГОСТ. Мы подбираем решения под ваш проект: от лёгких каркасов для хозпостроек до промышленных ангаров с повышенной несущей способностью. Цены — конкурентные, доставка — по всей России, консультации — бесплатные. Если вы уже знаете, какие профили вам нужны, но сомневаетесь в совместимости — пришлите нам параметры, и мы подтвердим, войдут ли они друг в друга.

Часто задаваемые вопросы

Можно ли вставить трубу 40×20×2 мм в 50×25×2 мм?
Да, можно. Внутренний размер первой: 36×16 мм. Второй: 46×21 мм. Зазор по ширине — 5 мм, по высоте — 2,5 мм. Это свободная посадка, подойдёт для болтовой фиксации. Если нужна плотная — лучше взять 40×25×2 мм внешнюю.
Почему 60×40×2 мм не входит в 60×40×2 мм, хотя наружные размеры одинаковые?
Потому что внутренний размер каждой трубы — 56×36 мм. Чтобы одна вошла в другую, внешняя должна иметь внутренний размер больше 56×36 мм, то есть наружный минимум 60+2×2=64 мм × 40+2×2=44 мм. Стандартная 60×40×2 мм не подойдёт — нужна 80×40×2 мм или 70×40×2 мм.
Какой минимальный зазор безопасен для наружной эксплуатации?
Минимум — 0,5 мм при длине вставки до 1 м. Для конструкций выше 2 м — не менее 0,8 мм. Учитывайте температурный диапазон: если эксплуатация от –30°C до +50°C, добавьте 0,2 мм на каждый метр длины.
Можно ли использовать круглую трубу как «втулку» для прямоугольной?
Технически — да, но только если диагональ прямоугольника меньше внутреннего диаметра круглой трубы. Например, прямоугольник 30×20 мм (диагональ 36 мм) войдёт в круглую трубу Ø40 мм (внутр. ~36 мм при толщине 2 мм). Однако соединение будет неустойчивым — возможен проворот. Лучше использовать переходники или фланцы.
Где найти готовые таблицы совместимости профилей?
Официальные таблицы есть в технических каталогах производителей (например, «Металлоторг», «Трубная компания», «Северсталь»). Также мы публикуем актуальные сводки на сайте Krasagrostroy — с учётом реальных замеров и допусков по ГОСТ 2026 года.

Типичные ошибки при монтаже и как их избежать

• Не проверяете квадратность торцов — если срез не перпендикулярен, труба «завалится» при вставке. Перед монтажом зашлифуйте торцы или используйте отрезной станок с упором.
• Вставляете «всухую» без смазки — при зазоре ≤0,5 мм металл цепляется, и можно повредить кромки. Нанесите тонкий слой технического масла или графитовой смазки.
• Фиксируете болтами без контроля усилия — перетяжка деформирует профиль, недотяжка — даёт люфт. Используйте динамометрический ключ: для М8 — 15–20 Н·м, для М10 — 25–30 Н·м.
• Забываете про коррозию в зоне контакта — если трубы из разной стали (например, оцинкованная и черная), возникает электрохимическая коррозия. Применяйте изолирующие прокладки из неопрена или ПВХ.

Итог: главное, что нужно запомнить

Совместимость профильных труб — это не «примерное соответствие», а расчётная величина, зависящая от трёх параметров: наружного размера, толщины стенки и допусков.
Всегда рассчитывайте внутренние размеры, а не полагайтесь на наружные цифры из каталога.
Всегда** делайте пробную вставку — даже если теория говорит «должно войти».
Всегда** учитывайте среду эксплуатации: температуру, влажность, вибрацию — они меняют требования к зазору и фиксации.
Если вы строите что-то серьёзное — не рискуйте на «авось». Лучше потратить 15 минут на расчёт и замер, чем целый день на демонтаж и повторную закупку. А если сомневаетесь — обращайтесь к специалистам. Мы в Krasagrostroy помогаем не только с поставкой, но и с проектированием каркасов под ваши задачи. Потому что правильный старт — это уже 70% успеха конструкции.
