Мауэрлат что это такое в строительстве крыши

Мауэрлат — это не просто брус или доска, прибитая к стене. Это ключевой элемент конструкции крыши, который принимает на себя всю нагрузку от стропильной системы и равномерно распределяет её по несущим стенам здания. Без него стропила будут «гулять», стены — трескаться, а крыша — провисать уже через пару сезонов. Важно понимать: мауэрлат — это не декоративная деталь, а несущий узел, от которого зависит долговечность всей кровли. Если вы строите дом из кирпича, газобетона, бруса или даже сэндвич-панелей — мауэрлат нужен в любом случае. Его роль сравнима с фундаментом для крыши: без прочного основания даже самая качественная стропильная система не устоит под ветром, снегом и собственным весом.

Что такое мауэрлат: функции и назначение в конструкции крыши

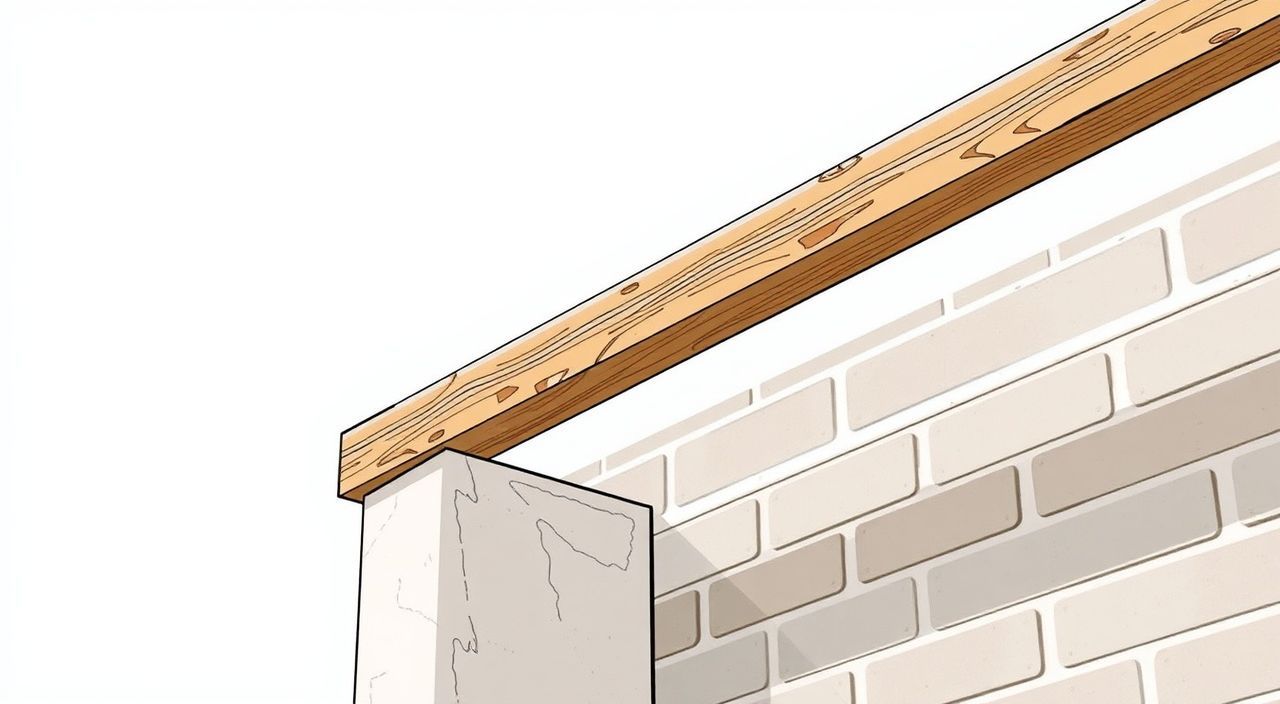

Мауэрлат — это горизонтальный брус (или несколько брусьев), укладываемый по верхнему краю наружных стен здания. Он служит опорой для нижних концов стропил и обеспечивает их жёсткое крепление к стене. Основные функции мауэрлата:

• Распределение нагрузки — стропильная система передаёт усилия от снеговой, ветровой и собственной массы крыши именно на мауэрлат, а тот, в свою очередь, равномерно перераспределяет их по всей длине стены.
• Фиксация стропил — предотвращает смещение стропил в горизонтальной плоскости, особенно при сильных порывах ветра.
• Создание единой жёсткой рамы — при правильном монтаже мауэрлат связывает все стены в единый контур, повышая общую устойчивость каркаса здания.
• Упрощение монтажа стропильной системы — позволяет точно выставлять шаг и угол наклона стропил, так как опора уже выровнена по уровню и прямолинейности.

Важно: мауэрлат не является частью стены. Он — самостоятельный конструктивный элемент, который должен быть надёжно закреплён, но при этом иметь возможность компенсировать усадку деревянных конструкций или температурные деформации в каменных стенах. Например, в домах из профилированного бруса он устанавливается после окончательной усадки (обычно через 6–12 месяцев), чтобы не «потянуть» за собой стены при оседании. В кирпичных или блочных домах его монтируют сразу после кладки последнего ряда, но обязательно с гидроизоляцией между стеной и древесиной.

Из каких материалов изготавливают мауэрлат: плюсы и минусы выбора

Выбор материала для мауэрлата напрямую влияет на прочность, долговечность и стоимость всей крыши. На практике используют три основных варианта: древесина, клеёный брус и металлический профиль. Каждый имеет свои особенности.
Древесина (сосна, ель, лиственница) — самый распространённый вариант. Доступная цена, простота обработки и хорошая несущая способность делают её популярной. Но есть и недостатки: подверженность гниению, усадке, растрескиванию. Чтобы продлить срок службы, древесину обязательно антисептируют и гидроизолируют. Лиственница — лучший выбор среди хвойных: она плотнее, менее склонна к гниению и сохраняет форму дольше.
Клеёный брус — современная альтернатива. Он не растрескивается, не коробится и не даёт усадки. Прочность выше, чем у цельной древесины того же сечения. Однако цена значительно выше, а при некачественном производстве возможны расслоения клеевых швов. Для мауэрлата рекомендуют брус сечением не менее 100×150 мм и классом прочности не ниже C24.
Металлический профиль (уголок, швеллер, двутавр) применяется редко — в основном в промышленных или каркасных зданиях. Преимущества: высокая прочность, огнестойкость, отсутствие усадки. Минусы: сложность монтажа, необходимость сварки или болтовых соединений, коррозия при плохой защите, а также высокая теплопроводность — без терморазрыва он становится «мостиком холода».
Ниже — сравнительная таблица основных характеристик:

Если вы строите жилой дом с деревянной стропильной системой — лучше выбрать лиственницу или клеёный брус. Для хозяйственных построек или временных объектов допустима сосна с глубокой пропиткой. Металл оправдан только при больших пролётах или специальных требованиях к огнестойкости.

Какое сечение мауэрлата нужно под разные типы крыш и материалы стен

Сечение мауэрлата — не произвольный параметр. Оно рассчитывается исходя из трёх факторов: длины пролёта стропил, шага стропильной системы, расчётной нагрузки (снег, ветер) и материала стен. Нельзя брать «на глаз» — недостаточное сечение приведёт к прогибу, перекосу и даже обрушению.
Для односкатной крыши с пролётом до 4 метров достаточно бруса 100×100 мм.
Для двухскатной крыши с пролётом 6–8 метров — минимум 150×150 мм.
Если пролёт больше 8 метров или используется тяжёлая кровля (черепица, металлочерепица с утеплителем), то берут 150×200 мм или даже 200×200 мм.
Важно учитывать материал стен:

• Кирпичные и бетонные стены — мауэрлат крепится анкерами или шпильками, сечение может быть чуть меньше, так как стена хорошо воспринимает локальные нагрузки.
• Газобетон и пеноблоки — требуют усиленного мауэрлата (минимум 150×150 мм) и армированного пояса под ним, потому что сами блоки плохо работают на изгиб и выдергивание.
• Брусчатые стены — мауэрлат часто выполняют из того же бруса, что и стены, но сечением на одну ступень больше. Например, если стена из 150×150 мм, то мауэрлат — 150×200 мм.
• Сэндвич-панели — здесь мауэрлат монтируют поверх верхней обвязки, обычно из L-образного уголка или деревянного бруса, закреплённого к металлическому каркасу панели. Сечение подбирают по расчётной нагрузке, но не менее 100×150 мм.

Есть простое правило «на пальцах»: ширина мауэрлата должна быть не меньше, чем ширина стены (или её несущей части), а высота — не менее 100 мм для лёгких крыш и 150 мм — для средних и тяжёлых. При этом длина бруса должна быть цельной или состыкованной встык с обязательным усилением стыка (металлическая накладка или нагель).

Как правильно установить мауэрлат: пошаговая инструкция с нюансами

Монтаж мауэрлата — этап, где чаще всего возникают ошибки. Даже идеальный брус не спасёт, если его неправильно закрепить. Вот проверенная пошаговая схема, которая работает для всех типов стен.
Шаг 1. Подготовка стен
Перед укладкой мауэрлата поверхность стены должна быть ровной, чистой и сухой. В кирпичных стенах выравнивают последний ряд раствором, в газобетоне — шлифуют или заливают армопояс. Если стена из бруса — проверяют горизонтальность верхнего венца и при необходимости подрезают.
Шаг 2. Гидроизоляция
Обязательно укладывают два слоя рубероида, гидроизола или современной диффузионной мембраны. Это защитит древесину от капиллярной влаги и конденсата. Слой должен выступать за край стены на 3–5 см — чтобы не было «мостиков холода».
Шаг 3. Укладка мауэрлата
Брус укладывают строго по уровню. Используют рейку-правило длиной не менее 2 метров. Отклонение по длине не должно превышать 3 мм на 1 метр. Если стена длинная — делают контрольные замеры через каждые 2 метра.
Шаг 4. Крепление
Здесь всё зависит от типа стены:

• Кирпич/бетон — в стену забивают анкерные болты М12–М16 с шагом 1,0–1,2 м. Брус прижимают гайками через шайбы. Между гайкой и брусом — стальная шайба диаметром ≥ 50 мм, чтобы не врезаться в древесину.
• Газобетон — анкера ставят только в армопояс. Сам пояс заливают бетоном марки М200 с арматурой А-III (⌀12 мм, 2–4 прута). Без пояса крепление будет ненадёжным.
• Брус/бревно — используют нагели (деревянные штыри ⌀25–30 мм) или стальные шпильки. Нагели врубают в торцы стропил и мауэрлата, фиксируя «в потай». Шпильки вкручивают в стену и пропускают через брус.
• Сэндвич-панели — крепят через верхнюю обвязку к стойкам каркаса саморезами по металлу (SWC 6,3×70 мм) или болтами М8 с шайбами. Обязательно проверяют, чтобы крепёж попадал в металлический профиль, а не в утеплитель.

Шаг 5. Фиксация стропил
Стропила крепят к мауэрлату скобами, уголками или врубкой «в лапу» с дополнительным креплением гвоздями или шурупами. В местах примыкания к коньку — устанавливают распорки и подкосы. Не забывайте о ветровых связях: через каждые 2–3 стропила ставят горизонтальные затяжки или стяжные болты.

Чем отличается мауэрлат от обвязки и лежня: разбираем путаницу

Многие путают мауэрлат с другими деревянными элементами каркаса. Это не просто семантическая разница — это разные функции и места расположения.
Лежень — это брус, уложенный на внутренние несущие стены (например, на центральную стену в доме с двухскатной крышей). Он принимает нагрузку от средних стропил и передаёт её на внутреннюю стену. Лежень всегда находится *внутри* здания, а мауэрлат — *по периметру* наружных стен.
Обвязка — это горизонтальный элемент, соединяющий верхние концы стоек каркаса (в каркасных домах) или венцы брусчатого дома. Она создаёт жёсткость каркаса, но не принимает нагрузку от стропил напрямую. Мауэрлат в каркасных домах крепится *поверх* обвязки и служит опорой именно для крыши.
Пример из жизни: представьте дом из СИП-панелей. У него есть металлическая или деревянная обвязка по периметру — она соединяет панели и обеспечивает жёсткость коробки. Но стропила всё равно опираются не на неё, а на отдельный мауэрлат, уложенный сверху и закреплённый к обвязке. Если этого не сделать — стропила будут «проваливаться» в панель, так как СИП не рассчитан на точечную нагрузку.
Также важно: в деревянных домах из бруса или бревна мауэрлат часто совмещают с верхним венцом — но только если он имеет достаточное сечение и правильно обработан. В этом случае верхний венец выполняет двойную функцию: и обвязку, и мауэрлат. Однако для этого его необходимо дополнительно укрепить анкерами и гидроизолировать.

Как рассчитать нагрузку на мауэрлат: простые формулы и практические советы

Расчёт — это не абстрактная теория, а гарантия, что ваша крыша не рухнет зимой. Даже если вы не инженер, можно сделать приблизительный расчёт «вручную».
Основные составляющие нагрузки:

• Постоянная нагрузка — вес кровли (черепица ~50 кг/м², металлочерепица ~5–7 кг/м², ондулин ~3–4 кг/м²), утеплителя, обрешётки, стропил.
• Снеговая нагрузка — зависит от региона. Например, в Москве — 180 кг/м², в Новосибирске — 240 кг/м², в Сочи — 80 кг/м². Точные значения — в СП 20.13330.2016 («Нагрузки и воздействия»).
• Ветровая нагрузка — особенно важна для крыш с большим уклоном или в открытой местности. Учитывается коэффициент аэродинамического сопротивления.

Простая формула для ориентировочного расчёта:
Нагрузка на 1 погонный метр мауэрлата (кН/м) = (Q × L) / 2,
где Q — суммарная расчётная нагрузка на 1 м² крыши (кН/м²), L — длина пролёта стропил (м).
Пример:
Крыша 6×8 м, уклон 30°, металлочерепица + утеплитель 150 мм + обрешётка = 25 кг/м².
Снеговая нагрузка для ЦФО — 180 кг/м².
Итого: 25 + 180 = 205 кг/м² = 2,05 кН/м².
Пролёт стропил — 4 м.
Нагрузка на 1 п.м. мауэрлата: (2,05 × 4) / 2 = 4,1 кН/м.
Теперь проверяем сечение бруса по таблицам сопротивления древесины. Для сосны 2-го сорта, сечением 150×150 мм, момент сопротивления Wx = 562,5 см³, расчётное сопротивление R = 13 МПа.
Максимальный изгибающий момент: M = R × Wx = 13 × 562,5 = 7312,5 Н·м = 7,31 кН·м.
При пролёте 1 м (расстояние между анкерами) допустимая нагрузка: q = 8M / L² = 8×7,31 / 1 = 58,5 кН/м — что намного больше 4,1 кН/м. Значит, сечение подходит.
Если вы не хотите считать — используйте готовые таблицы, которые есть в СП 64.13330.2011 («Деревянные конструкции»). Там указаны минимальные сечения для разных пролётов и нагрузок. Главное — не экономить на сечении. Лучше взять брус с запасом, чем потом переделывать крышу.

Особенности монтажа мауэрлата на газобетон и сэндвич-панели

Газобетон и сэндвич-панели — популярные материалы, но они требуют особого подхода к мауэрлату. Их слабость — низкая несущая способность на растяжение и выдергивание.
Газобетон:
— Ни в коем случае нельзя крепить мауэрлат напрямую к блокам. Даже анкер М12 вырвется при малейшей нагрузке.
— Обязательно заливается армопояс: опалубка по периметру, арматура 4 прута ⌀12 мм, бетон М200. Высота пояса — не менее 200 мм.
— Анкера устанавливают в бетон ещё в процессе заливки («закладные») или после набора прочности — сверлят отверстия, вставляют химические анкеры.
— Мауэрлат укладывают на гидроизоляцию, выравнивают, затем прижимают гайками. Шайбы — обязательны, чтобы не продавить бетон.
Сэндвич-панели:
— Верхняя обвязка (чаще всего из C-профиля или бруса 100×100 мм) должна быть жёстко соединена с вертикальными стойками.
— Мауэрлат крепится к обвязке саморезами SWC 6,3×70 мм с шагом 50–60 см.
— Если пролёт большой (>6 м), добавляют дополнительные подкосы или устанавливают промежуточные стойки под мауэрлат.
— В местах примыкания к коньку и карнизу — усиляют угловые соединения металлическими накладками.
Один из частых просчётов: люди кладут мауэрлат прямо на панель, не делая обвязку. Результат — продавливание утеплителя, перекос стропил и протечки. Панель сама по себе не является несущим элементом — она лишь оболочка. Всё, что связано с крышей, должно опираться на металлический каркас.

Как избежать типичных ошибок при монтаже мауэрлата

Даже при наличии хороших материалов и инструкций ошибки происходят. Вот самые распространённые — и как их предотвратить.

• Отсутствие гидроизоляции между стеной и мауэрлатом — влага из стены поднимается по капиллярам и вызывает гниение. Решение: минимум два слоя рубероида или современной мембраны, с выпуском за край стены.
• Недостаточное сечение бруса — особенно в регионах с большим снегом. Решение: расчёт по СП или консультация с проектировщиком. Не полагайтесь на «так всегда делали».
• Крепление анкеров в газобетон без армопояса — анкер вырывается при первой же ветровой нагрузке. Решение: только через армопояс или химические анкеры с расчётом на выдергивание.
• Неровная укладка мауэрлата — стропила будут установлены под разными углами, крыша «пойдёт волной». Решение: контроль уровнем через каждые 1,5–2 м, подкладка под брус (но не более 5 мм).
• Игнорирование усадки деревянных стен — в брусовых домах мауэрлат ставят до усадки — и потом стены «отходят» от него. Решение: монтаж через 6–12 месяцев после завершения кладки, или использование регулируемых креплений.
• Слишком редкое расположение анкеров — шаг более 1,5 м приводит к прогибу бруса. Решение: шаг 1,0–1,2 м, в углах — двойное крепление.

Ещё один совет: перед тем как закрывать мауэрлат обрешёткой, сделайте фото или видеозапись всех соединений. Это поможет при будущем обслуживании и диагностики проблем.

FAQ: ответы на самые частые вопросы про мауэрлат

Можно ли использовать для мауэрлата доску вместо бруса?
Технически — да, но только если она набрана из нескольких досок, скреплённых гвоздями или шурупами в единый пакет (например, три доски 50×150 мм). Одиночная доска 50×150 мм не выдержит нагрузки — она будет прогибаться и ломаться. Лучше сразу взять брус нужного сечения.
Нужен ли мауэрлат в каркасном доме?
Да, обязательно. Даже если стены из СИП-панелей или OSB, стропила должны опираться на жёсткую горизонтальную опору. В каркасных домах мауэрлат монтируют поверх верхней обвязки и крепят к стойкам каркаса. Без него стропила будут «гулять» и создавать дополнительные напряжения в стенах.
Чем опасна установка мауэрлата без армопояса на газобетоне?
Армопояс — это не «добавка», а необходимость. Газобетон плохо работает на изгиб и растяжение. При ветровой нагрузке или усадке крыши стена может треснуть по шву между блоками. Армопояс распределяет усилия и предотвращает локальные разрушения. Стоимость пояса — около 10% от стоимости мауэрлата, но экономия на нём ведёт к ремонту всей стены.
Можно ли сделать мауэрлат из бруса с трещинами?
Нет. Трещины — это зоны концентрации напряжений. Под нагрузкой они будут расширяться, и брус может расколоться в месте крепления стропила. Перед монтажом осматривайте каждый элемент: нет ли сучков на ребре, трещин вдоль волокон, гнили. Лучше заменить дефектный брус, чем рисковать крышей.
Как проверить, правильно ли закреплён мауэрлат?
После монтажа проведите три проверки:
1) Уровнем — отклонение не более 3 мм на 1 м длины;
2) Молотком — лёгкий удар по брусу не должен вызывать «звона» или люфта;
3) Рукой — попробуйте покачать брус в вертикальной плоскости. Если есть движение — крепление ослаблено.

Типичные ошибки и как их исправить на этапе строительства

Если вы уже начали монтаж и заметили признаки проблемы — не игнорируйте их. Вот что делать:

• Мауэрлат прогибается под рукой — значит, сечение недостаточно или анкера ослаблены. Решение: подложить под брус деревянные подкладки (не более 5 мм), затянуть гайки ключом, при необходимости добавить промежуточные опоры (стойки под мауэрлат).
• В углах образовались щели между брусом и стеной — это говорит о неровности кладки. Не заделывайте щели раствором — это создаст «мостик холода». Лучше подрезать брус по месту или использовать эластичную прокладку из пенополиэтилена.
• Стропила не ложатся на мауэрлат плотно — проверьте, не перекошен ли сам мауэрлат. Измерьте диагонали: если они различаются более чем на 5 мм — перекос есть. Необходимо ослабить крепления, выровнять и заново затянуть.
• На мауэрлате появилась плесень через месяц — причина в отсутствии гидроизоляции или конденсате. Срочно просушите, обработайте антисептиком, уложите новую гидроизоляцию. В будущем — проверяйте вентиляцию чердачного помещения.

Помните: мауэрлат — это «плечо», на которое опирается вся крыша. Если оно слабое или неправильно установлено, никакой качественный металлочерепица или утеплитель не спасут дом от преждевременного износа.

Итог: что важно знать перед началом монтажа мауэрлата

Мауэрлат — не второстепенная деталь, а фундамент крыши. Его правильный выбор и монтаж обеспечивают не только прочность, но и долговечность всего здания. Главные выводы:

• Сечение бруса определяется расчётной нагрузкой, а не «на глаз» — для пролёта 6 м минимум 150×150 мм.
• Гидроизоляция между стеной и мауэрлатом — обязательна, даже в сухом климате.
• На газобетоне — только через армопояс, на сэндвич-панелях — через обвязку.
• Крепление должно быть жёстким, но не «зажатым» — оставляйте малый зазор для компенсации усадки в деревянных домах.
• Проверяйте уровень, горизонтальность и отсутствие люфтов на каждом этапе.
