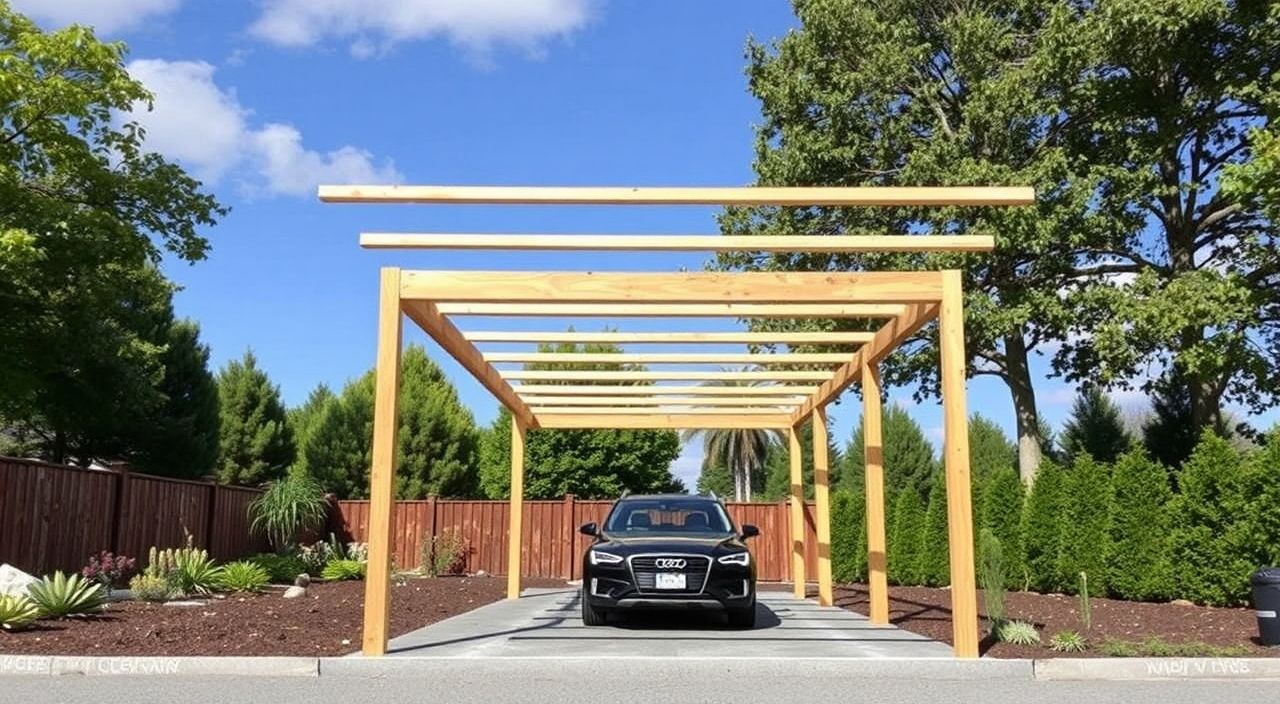

Профильная труба для навеса какая нужна

Если перед вами стоит задача построить надёжный навес — будь то для автомобиля, дровяника, террасы или временной торговой точки — выбор профильной трубы становится не просто этапом расчёта, а ключевым решением, от которого зависит долговечность всей конструкции. Многие начинают с того, что идут в магазин и берут «что-то подходящее», а через год обнаруживают прогиб каркаса, ржавчину на сварных швах или даже обрушение крыши под снегом. Это не из-за плохой работы монтажников — чаще всего проблема кроется именно в неправильном выборе профиля: его сечения, толщины стенки, материала и способа защиты. В этой статье мы разберём всё по полочкам: как определить, какая профильная труба нужна для навеса в вашем конкретном случае, какие параметры нельзя игнорировать, и почему один и тот же тип трубы может быть идеален для летней беседки, но катастрофически слаб для зимнего гаража.

Какие нагрузки должен выдерживать каркас навеса

Прежде чем говорить о размерах и марке стали, нужно понять, какие силы действуют на конструкцию. Навес — это не статичная стена, а открытая рама, подверженная трём основным видам нагрузок:

• Вертикальная (статическая) — вес самого каркаса, кровельного материала (металлочерепица, поликарбонат, профнастил), а также снеговая нагрузка. В средней полосе России она составляет от 180 до 240 кг/м², в Сибири и на Урале — до 320–400 кг/м².
• Горизонтальная (ветровая) — особенно опасна при открытых фасадах и высоте более 2,5 м. Ветер создаёт подъёмную силу, которая «поднимает» крышу, если каркас не закреплён жёстко и не имеет достаточной жёсткости на изгиб.
• Динамическая (ударные) — например, падение сосулек, удар града, резкий порыв ветра. Эти нагрузки кратковременные, но могут вызвать локальные деформации, особенно если металл тонкий или сварка выполнена с нарушениями.

Важно: расчёт нагрузок не всегда требует инженерного проекта, но игнорировать их нельзя. Например, навес шириной 6 м без промежуточных стоек будет испытывать значительный изгибающий момент в центре пролёта. Если использовать трубу 40×20×2 мм вместо 60×40×3 мм — риск прогиба увеличится в 2–3 раза. И это не предположение, а следствие закона Гука и формул сопротивления материалов. Даже при одинаковой площади сечения, профиль 60×40 мм имеет момент инерции в 2,7 раза выше, чем 40×20 мм — а значит, он меньше прогибается под той же нагрузкой.

Какие сечения профильной трубы используются для навесов

На практике для каркасов навесов применяются три основных типа сечений: прямоугольное, квадратное и реже — овальное (для декоративных решений). Прямоугольное — самое распространённое, потому что даёт лучшую устойчивость к изгибу в плоскости большей стороны. Квадратное проще монтировать и сваривать, но хуже сопротивляется изгибу, если нагрузка приложена не по диагонали.
Вот таблица наиболее востребованных сечений и их применение:

Обратите внимание: при увеличении ширины профиля растёт не только жёсткость, но и вес. Труба 80×60×3 мм весит почти вдвое больше, чем 60×40×3 мм. Это влияет на фундамент — ленточный или столбчатый фундамент должен быть рассчитан под суммарную нагрузку. Не забывайте, что сварные швы тоже должны выдерживать эти усилия — поэтому толщина стенки менее 2 мм для пролётов свыше 3,5 м — это рискованно.

Материал и защита: сталь, оцинковка, покраска — что выбрать

Профильная труба для навеса должна не просто держать форму, но и не ржаветь десятилетиями. Основной материал — углеродистая сталь марки Ст3сп или Ст3пс (ГОСТ 10705–2001). Она доступна, сваривается легко, и её механические свойства хорошо изучены. Но «голая» сталь быстро корродирует — особенно в местах сварки, где защитный слой нарушен.
Существует три основных варианта защиты:

• Горячая оцинковка (ГОСТ 14918–80) — самый надёжный способ. Цинк наносится в расплаве при температуре ~450°C, образуя сплавные слои толщиной 60–100 мкм. Такая труба выдерживает 20–30 лет эксплуатации на открытом воздухе без ремонта. Минус — высокая цена и сложность сварки (требуется специальная проволока и очистка шва после сварки).
• Электрооцинковка — тонкий слой цинка (8–20 мкм), наносимый гальваническим способом. Дешевле, но срок службы — максимум 5–7 лет в условиях умеренного климата. После сварки участок шва сразу начинает ржаветь, если не обработать антикоррозийной грунтовкой.
• Покраска (полимерное покрытие) — например, порошковая окраска по ГОСТ 9.306–85. Толщина покрытия 60–120 мкм. Хорошо защищает от коррозии, но чувствительна к механическим повреждениям. Если при монтаже поцарапать трубу — ржавчина начнёт распространяться под краской.

Если вы строите навес на даче и планируете менять его раз в 5–7 лет — можно взять электрооцинкованную трубу и покрасить швы. Но если цель — долговечность и минимальное обслуживание, выбирайте горячую оцинковку. Особенно это актуально для регионов с высокой влажностью (Приморье, Карелия, Северо-Запад) или солёным воздухом (Чёрное море, Каспий).

Как правильно рассчитать шаг стоек и пролёт балок

Даже самая мощная труба не спасёт, если конструкция спроектирована неверно. Ключевой параметр — шаг стоек (расстояние между вертикальными опорами). Он напрямую влияет на необходимое сечение горизонтальных элементов (стропил, обвязки, ферм).
Для навесов без ферм (простая односкатная или двускатная конструкция) действует простое правило:

• При пролёте до 3 м — шаг стоек 2,0–2,5 м достаточно даже для трубы 40×20×2 мм;
• При пролёте 3,5–4,5 м — шаг стоек не более 2,0 м, а лучше 1,8–2,0 м, и труба минимум 50×25×2,5 мм;
• При пролёте 5–6 м — шаг стоек 1,5–1,8 м, и обязательно труба 60×40×3 мм или больше.

Если вы делаете навес с фермами — это меняет расчёт. Ферма перераспределяет нагрузку, позволяя увеличить пролёт до 8–10 м при тех же сечениях. Но тогда важно соблюдать геометрию: угол наклона стропил не менее 15° (иначе снег не будет сходить), а высота фермы — не менее 1/6 пролёта. Например, для 6-метрового пролёта высота фермы должна быть ≥1 м.
Не забывайте про «слепые зоны» — места, где нагрузка концентрируется: крепление кровли к обвязке, узлы соединения стропил со стойками, места опирания на фундамент. Именно там чаще всего возникают трещины в сварке или деформации. Лучше сделать усиление: добавить накладки из той же трубы или уголка 40×40 мм.

Как соединять элементы каркаса: сварка, болты, хомуты

Способ соединения влияет не только на скорость монтажа, но и на общую жёсткость конструкции. Для навеса есть три основных метода:

• Сварка — самый жёсткий и надёжный способ. Даёт монолитную конструкцию, не подверженную люфтам. Но требует навыков, оборудования и последующей антикоррозийной обработки швов. Если вы не уверены в качестве сварки — лучше использовать другие методы или заказать готовый каркас у проверенного производителя.
• Болтовые соединения (на уголках или накладках) — удобны для демонтажа и повторного использования. Подходят для лёгких навесов. Главное — использовать качественные болты с шайбами и гайками класса прочности 8.8 или выше. Шаг креплений — не более 30 см по длине стыка. Иначе при ветре конструкция будет «гулять».
• Хомуты и крепёжные элементы (например, для поликарбоната) — используются только для крепления кровли к уже собранному каркасу, а не для соединения самих стоек и балок. Не заменяют сварку или болты в несущих узлах.

Важный нюанс: при сварке оцинкованной трубы выделяются токсичные пары цинка. Работать нужно в проветриваемом помещении или на улице, с респиратором класса ABEK1. После сварки место шва обязательно зачищается до металла, грунтуется (например, грунтовкой ВЛ-02 или ФЛ-03) и покрывается эмалью (ПФ-115, ЭП-51).

Как выбрать трубу под конкретный кровельный материал

Кровля — это не просто «крыша», а активный участник распределения нагрузок. Тип материала напрямую влияет на выбор профиля:

• Поликарбонат (сотовый) — лёгкий (1,2–1,8 кг/м²), но требует частой обрешётки: шаг не более 60–70 см для 4-миллиметрового листа и 100 см для 6–8 мм. Значит, стропила должны быть расположены ближе друг к другу. Подойдёт труба 40×20×2 мм при шаге стоек 2 м и пролёте до 4 м. Но если вы кладёте 10-мм поликарбонат — можно немного «расслабиться» и взять 50×25×2,5 мм.
• Профнастил Н-60 или Н-75 — вес 4–6 кг/м², жёсткий, но требует точного шага обрешётки (обычно 1,5–1,8 м для Н-75). При этом сама кровля работает как диафрагма жёсткости — если правильно закреплена, она усиливает каркас. Здесь важна не только труба, но и качество крепления: саморезы с резиновой шайбой, шаг не более 50 см по волне.
• Металлочерепица — вес 4,5–5,5 кг/м², но из-за формы волн требует обрешётки с шагом 35–40 см. Это значит, что стропила должны быть чаще, чем под профнастил. Оптимально — труба 50×25×2,5 мм или 60×40×2,5 мм при пролёте до 5 м.
• Еврошифер или асбоцемент — устаревший материал, но ещё встречается. Вес 12–15 кг/м², хрупкий. Требует очень частой обрешётки (шаг 40–50 см) и жёсткого каркаса. Лучше вообще не использовать его для навесов — риски повреждения при монтаже и эксплуатации слишком высоки. Если уж надо — берите трубу 60×40×3 мм и делайте шаг стоек 1,5 м.

Помните: лёгкая кровля не означает лёгкий каркас. Поликарбонат плохо сопротивляется ветровой нагрузке — он «парусит», и если каркас не жёсткий, крышу может сорвать даже при 15 м/с. Поэтому для открытых участков (например, на возвышенности) лучше перестраховаться и взять профиль на ступень выше.

Как не ошибиться при покупке: на что смотреть в магазине

Многие покупают трубу «по внешнему виду» — ровная, блестящая, дешевле на 10%. А через месяц обнаруживают, что стенка тоньше заявленной, а металл — вторичный. Чтобы этого не случилось, проверяйте:

• Маркировку на трубе — должна быть чётко нанесена: ГОСТ 10705–2001, марка стали (Ст3сп), размеры (например, 60×40×3), длина, номер плавки. Отсутствие маркировки — повод насторожиться.
• Толщину стенки штангенциркулем — особенно в месте, где нет оцинковки (например, на торце). Заявленные 3 мм могут оказаться 2,4–2,6 мм. Разница в 20% снижает несущую способность на 30–40%.
• Ровность профиля — положите трубу на ровную поверхность. Перекос более 2 мм на 1 метр — признак брака или неправильного хранения (трубы лежали под грузом).
• Цвет и однородность оцинковки — серебристый матовый цвет, без пятен, жёлтизны или белого налёта (это продукт коррозии цинка). Белый налёт — признак старения, такой материал уже потерял часть защиты.

Ещё один лайфхак: попросите продавца показать сертификат соответствия на партию. В нём указаны фактические механические характеристики — предел текучести, временное сопротивление. Для Ст3сп это должно быть не менее 235 МПа и 370 МПа соответственно. Если сертификата нет — лучше поискать другого поставщика.

Пример расчёта для типового навеса 6×4 м в Московской области

Допустим, вам нужен навес для автомобиля: ширина 6 м, глубина 4 м, односкатная крыша с уклоном 15°, кровля — профнастил Н-75, снеговая нагрузка 180 кг/м², ветровая — 32 кг/м².
Шаг стоек: принимаем 2,0 м (три стойки по длине 6 м: две крайние и одна средняя).
Пролёт между стойками: 2,0 м.
Высота каркаса: 2,4 м (внутренняя высота 2,1 м).
Выбираем сечение:

• Стойки — труба 60×40×3 мм (выдерживает сжатие до 12 тонн, запас прочности 3,5×);
• Обвязка (верхняя и нижняя) — та же труба 60×40×3 мм;
• Стропила — труба 50×25×2,5 мм с шагом 1,5 м (под профнастил Н-75 достаточно такого шага);
• Мауэрлат (если есть) — можно усилить уголком 50×50×5 мм или швеллером №5.

Расход материала:

• Стойки: 3 шт × 2,4 м = 7,2 м;
• Обвязка: 2 × (6 + 4) = 20 м;
• Стропила: 5 шт × 4,2 м (длина по скату) = 21 м;
• Итого: ~48 м трубы 60×40×3 мм и 21 м трубы 50×25×2,5 мм.

Сварка: все узлы — встык с проваром с двух сторон. Швы зачищаются, грунтуются и окрашиваются. Фундамент — столбы из асбестоцементных труб Ø100 мм, залитые бетоном В15, заглублённые на 1,2 м (ниже глубины промерзания).
Этот вариант выдержит снег до 240 кг/м² и ветер до 25 м/с — с запасом. И прослужит не менее 15 лет при условии качественной оцинковки.

Что предлагает Krasagrostroy: материалы для надёжного навеса

Если вы уже определились с конструкцией, но ищете проверенных поставщиков — компания Krasagrostroy предлагает весь спектр материалов для сборки навесов «под ключ». У нас в наличии профильная труба горячей оцинковки по ГОСТ 10705–2001 (сечения от 20×20 до 100×100 мм, толщина стенки 1,5–4,0 мм), сертифицированный профнастил и сотовый поликарбонат от ведущих производителей а также сэндвич-панели для утеплённых навесов и гаражей. Мы работаем напрямую с заводами, поэтому цены ниже рыночных на 8–12%, а доставка — в день оформления заказа по всей России. Особое внимание уделяем качеству: каждая партия проходит входной контроль на толщину стенки, марку стали и адгезию цинкового покрытия. Если вам нужна консультация по расчёту — наши инженеры бесплатно подготовят схему каркаса под вашу задачу.

Часто задаваемые вопросы

Можно ли использовать круглую трубу вместо профильной для навеса?
Да, можно — но только если конструкция не требует жёсткости на изгиб в одной плоскости. Круглая труба равнопрочна во всех направлениях, но её момент инерции ниже, чем у прямоугольной с тем же весом. Например, труба Ø60×3 мм имеет момент инерции 32 см⁴, а 60×40×3 мм — 58 см⁴. То есть при одинаковом весе профильная труба на 80% жёстче. Кроме того, крепить обрешётку к круглой трубе сложнее нужны специальные хомуты или приварка уголков. Для навесов профильная труба предпочтительнее.
Какой минимум толщины стенки допустим для навеса 4 м пролёта?
Для пролёта 4 м при шаге стоек 2 м и кровле из поликарбоната — минимально допустимо 2,0 мм (труба 50×25). Но это «впритык». Рекомендуем 2,5 мм — тогда запас прочности составит 1,8–2,0, что безопасно даже при локальных ударных нагрузках. Если кровля — профнастил или металлочерепица — минимум 2,5 мм, а лучше 3,0 мм.
Нужно ли утеплять каркас навеса?
Нет, каркас не утепляют — он металлический и не требует теплоизоляции. Утепляют только внутреннюю поверхность, если навес делается закрытым (например, гараж или хозблок). В этом случае используют сэндвич-панели с утеплителем (минвата, ППУ, EPS) или монтируют утеплитель между обрешёткой и внутренней обшивкой. Сама труба остаётся открытой — иначе возникнет конденсат и коррозия.
Как продлить срок службы оцинкованной трубы на открытом воздухе?
После монтажа обработать все сварные швы и места механических повреждений антикоррозийной грунтовкой (например, «Грунтокс» или «Цинкарь»), затем нанести 2 слоя алкидной эмали (ПФ-115). Это создаст дополнительный барьер и продлит срок службы на 5–8 лет. Также важно обеспечить сток воды — не допускать скопления влаги в углах и стыках. Если труба лежит на земле — подложить резиновые прокладки или деревянные бруски, чтобы исключить контакт с почвой.

Типичные ошибки при выборе и монтаже

• Ошибка 1: экономия на толщине стенки — берут трубу 2 мм вместо 2,5 мм «чтобы сэкономить 15%». На деле это приводит к прогибу стропил на 3–4 см через год, особенно под снегом. Исправить можно только полной заменой каркаса.
• Ошибка 2: игнорирование ветровой нагрузки — делают навес без раскосов или с одним раскосом на всю длину. При порыве ветра конструкция «разваливается» в плоскости. Решение: ставить раскосы из той же трубы под углом 45° каждые 3–4 м, или использовать фермы.
• Ошибка 3: сварка без подготовки — не зачищают кромки, не делают разделку, сваривают «в лоб». Шов получается непроваренным, и при малейшей нагрузке трескается. Всегда зачищайте кромки до металлического блеска, делайте V-образную разделку под 30–45°, и используйте режимы сварки, рекомендованные для толщины стенки.
• Ошибка 4: неправильный фундамент — ставят трубы на бетонные блоки без анкеров. При ветре конструкция смещается, швы рвутся. Должно быть: анкерные болты М12–М16, заглублённые в бетон на 250 мм, с гайками и шайбами. Стойка крепится к анкеру через пластину 100×100×6 мм.

Итог: какой профиль выбрать — и когда можно «сэкономить»

Для большинства частных навесов (до 6 м пролёта, кровля из поликарбоната или профнастила) оптимальный выбор — **труба 60×40×3 мм горячей оцинковки**. Она универсальна, надёжна и даёт запас прочности на 10–15 лет эксплуатации. Если бюджет ограничен, а пролёт не превышает 4 м — можно взять 50×25×2,5 мм, но с шагом стоек не более 1,8 м и обязательной обработкой швов.
Не стоит «срезать углы» на материале: дешёвая труба с заниженной толщиной или плохой оцинковкой обойдётся дороже в перспективе — из-за ремонта, демонтажа или даже травм при обрушении. Лучше один раз купить качественно, чем трижды переделывать.
Помните: навес — это не временное решение. Даже если сегодня он нужен «временно», через год вы можете решить оставить его на постоянной основе. Сделайте так, чтобы он выдержал не только первый снег, но и десятый.
