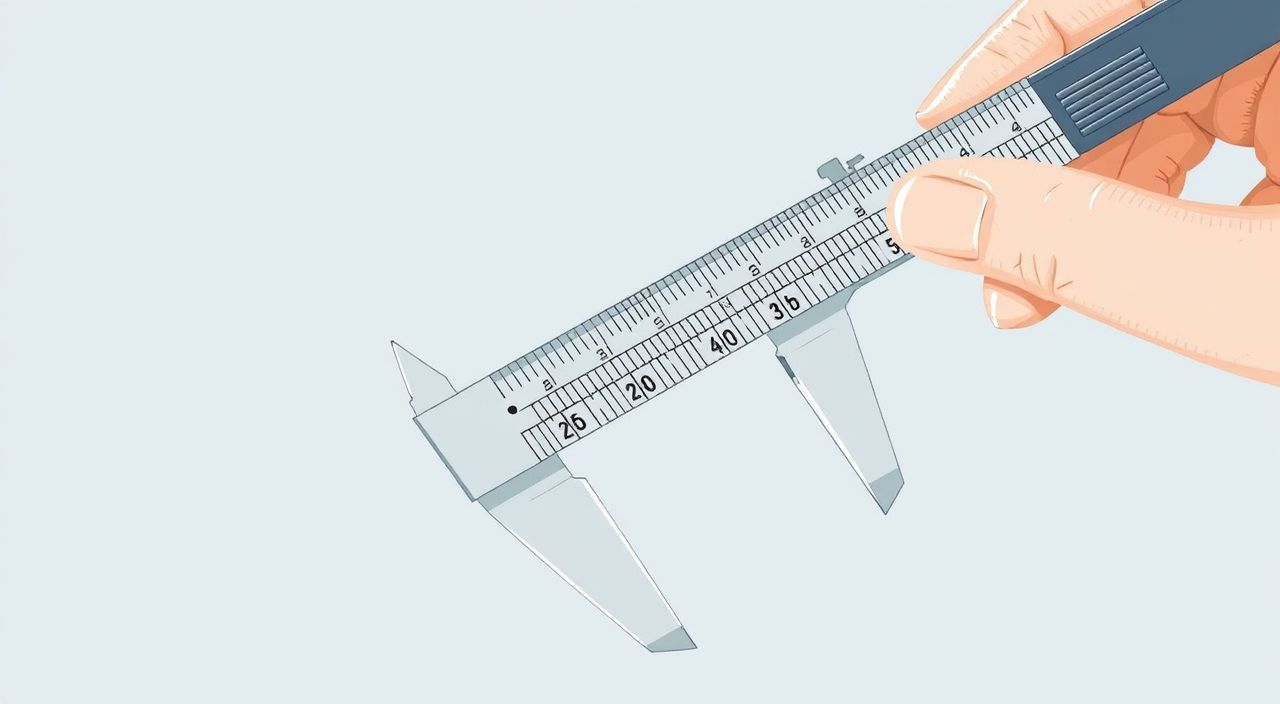

Как измерить диаметр штангенциркулем

Представьте: вы держите в руках металлическую трубу, и вам нужно точно определить её диаметр — не «примерно», а с точностью до десятых миллиметра. Возможно, это для подбора фитингов, расчёта объёма жидкости или монтажа каркаса. В голове сразу возникает вопрос: как измерить диаметр штангенциркулем правильно? Не просто приложить инструмент, а сделать это так, чтобы результат был надёжным, повторяемым и соответствовал требованиям чертежа или ГОСТа. Штангенциркуль — один из самых распространённых измерительных инструментов на стройплощадке, в мастерской и даже в гараже. Но многие ошибаются уже на первом шаге: берут его за «обычные щупы» и не учитывают особенности конструкции, тип измерения или даже элементарную подготовку детали. Сегодня мы разберём всё по полочкам: от выбора нужного типа штангенциркуля до того, как избежать типичных ловушек, которые приводят к ошибкам в 0,2–0,5 мм — а это уже критично при сборке точных узлов.

Как устроен штангенциркуль и какие бывают типы

Штангенциркуль — это не просто две скользящие планки с губками. Его конструкция продумана до мелочей: основная штанга с неподвижной губкой, подвижная рамка с измерительными губками и нониус (или цифровой дисплей), обеспечивающий высокую точность. Основное отличие между моделями — способ отсчёта показаний. Есть три ключевых типа:

• Штангенциркуль с нониусом (шкалой) — самый бюджетный и надёжный вариант. Точность обычно ±0,1 мм или ±0,05 мм. Работает по принципу совмещения делений основной шкалы и вспомогательной (нониуса). Требует внимания и навыка чтения.
• Штангенциркуль с круговой шкалой (индикаторный) — здесь вместо нониуса используется стрелочный индикатор. Удобнее для быстрого считывания, особенно при частых замерах. Точность — ±0,01 мм. Чувствителен к ударам и пыли.
• Цифровой штангенциркуль — современный стандарт. Показания выводятся на ЖК-экран, есть кнопки обнуления («zero»), переключения единиц (мм/дюймы), иногда — выход USB. Точность до ±0,01 мм. Главный минус — зависимость от батареек и возможная нестабильность при низких температурах.

Для измерения диаметра чаще всего используют внешние губки — те, что расположены спереди, снаружи корпуса. Они предназначены именно для замеров наружных размеров: диаметров цилиндров, валов, труб, болтов. Внутренние губки (расположены сверху, обращены друг к другу) — для измерения внутренних диаметров отверстий или канавок. А ещё есть глубиномер — выдвижной стержень в задней части, который используется для замера глубины пазов, отверстий или высоты уступов. Не путайте их: если вы попытаетесь измерить наружный диаметр внутренними губками — получите заведомо неверный результат.
Важно понимать: не каждый штангенциркуль подходит для всех задач. Например, для толстостенных труб с наружным диаметром 150 мм потребуется модель с диапазоном измерения минимум до 200 мм. Если же вы работаете с мелкими деталями — например, проволокой Ø1,2 мм — лучше взять инструмент с минимальным пределом 0–10 мм и точностью ±0,01 мм. Обращайте внимание на маркировку на корпусе: там указаны пределы измерения (например, 0–150 мм) и класс точности (1-й или 2-й класс по ГОСТ 166-89).

Подготовка к измерению: чистота, стабильность, калибровка

Прежде чем касаться детали губками, сделайте три обязательных шага — иначе даже самый дорогой штангенциркуль даст ошибку. Первый: **очистите измерительные поверхности**. На губках может быть пыль, масляная плёнка или остатки металлической стружки. Протрите их мягкой тканью без ворса — лучше всего микрофиброй. Никаких абразивных средств! Даже мелкий песок на поверхности губок исказит показания на сотые доли миллиметра.
Второй шаг — **проверка нуля**. Закройте губки полностью, плотно прижав их друг к другу (но без излишнего усилия — не «сжимайте до хруста»). На нониусном штангенциркуле нулевое деление основной шкалы должно точно совпадать с нулём нониуса. Если есть смещение — например, нониус показывает +0,03 мм при закрытых губках, — это систематическая погрешность. Её можно учесть при последующих замерах (вычитая 0,03 мм из результата), но лучше откалибровать инструмент или использовать другой. Цифровой штангенциркуль имеет кнопку «zero» — просто зажмите губки и нажмите её. Индикаторный — требует регулировки винтом на корпусе (обычно под колпачком).
Третий момент — **температура и стабильность**. Металл расширяется при нагреве. Если вы только что держали штангенциркуль в руках 5 минут, его корпус слегка прогрелся. То же самое — с деталью: если она лежала на солнце или рядом с нагретым оборудованием, её диаметр будет больше истинного. Идеальные условия — комнатная температура (20±2 °C), инструмент и деталь находятся в одном термическом режиме не менее 15 минут. Это особенно важно при работе с прецизионными узлами: подшипниками, поршнями, калибрами.
Если вы измеряете трубу, убедитесь, что её поверхность не деформирована — нет вмятин, заусенцев или ржавчины в зоне контакта. Лучше выбрать участок без повреждений. Для труб большого диаметра (свыше 50 мм) рекомендуется делать несколько замеров под разными углами и брать среднее значение — так вы компенсируете возможную овальность.

Пошаговая инструкция: как измерить наружный диаметр трубки или вала

Допустим, перед вами стоит задача измерить диаметр стальной трубы Ø25 мм. Вот как это делается правильно — шаг за шагом, без сокращений:

1. Выберите правильные губки. Берите внешние (наружные) — они широкие, плоские, с закруглёнными кромками для лучшего контакта с цилиндром.
2. Откройте штангенциркуль чуть шире, чем диаметр детали. Не нужно «сильно раздвигать» — достаточно зазора в 2–3 мм. Излишнее усилие может привести к перекосу рамки.
3. Приложите губки к детали перпендикулярно оси. Это критически важно. Если вы наклоните штангенциркуль даже на 5°, погрешность составит до 0,05 мм на диаметре 20 мм. Чтобы проверить перпендикулярность, можно использовать угольник или просто визуально — губки должны «обхватывать» деталь симметрично, без перекоса.
4. Плавно сожмите губки до упора. Не резко «щёлкните», а медленно, с равномерным усилием. Цель — добиться плотного контакта без деформации детали. Для мягких материалов (алюминий, медь, пластик) усилие должно быть минимальным.
5. Закрепите рамку (если есть стопорный винт). На многих моделях есть винт на боковой стороне рамки — после установки размера его подтягивают, чтобы зафиксировать положение. Это помогает не сбить показания при переносе инструмента к шкале.
6. Считайте показания. Здесь различия по типу инструмента:
   • На нониусе: найдите деление на основной шкале, которое находится слева от нуля нониуса — это целые миллиметры. Затем посмотрите, какое деление на нониусе совпадает с любым делением основной шкалы — это десятые (или сотые) доли. Например: основная шкала — 24 мм, совпало 7-е деление нониуса (цена деления 0,1 мм) → 24,7 мм.
   • На цифровом — просто прочитайте значение на экране. Убедитесь, что единицы измерения — мм, а не дюймы.
   • На индикаторном — посмотрите положение стрелки относительно шкалы. Обычно 1 оборот = 1 мм, а каждое деление — 0,01 мм.

Важный нюанс: при измерении труб часто возникает вопрос — где именно прикладывать губки? По ГОСТ 24639-81 и другим нормативам, измерение наружного диаметра трубы производится **по наружному контуру**, то есть по самой широкой части, без учёта фасок или заусенцев. Если на торце есть фаска — отодвиньте штангенциркуль немного вглубь, на ровный участок стенки.

Измерение внутреннего диаметра отверстия — особенности и ловушки

Иногда нужно узнать не наружный, а внутренний диаметр — например, для подбора втулки, уплотнительного кольца или проверки износа отверстия в корпусе. Здесь используется другая пара губок — внутренние, расположенные сверху, с острыми концами, направленными друг к другу.
Но здесь начинаются сложности. Во-первых, **губки должны входить в отверстие строго по диаметру**, а не под углом. Если вы введёте их косо — получите завышенное значение (до 0,2 мм на диаметре 10 мм). Во-вторых, глубина введения влияет на результат: чем глубже вы засунули губки, тем больше вероятность, что они упрутся не в стенку, а в дно или фаску. Поэтому измеряйте на расстоянии не более 1/3 глубины отверстия от кромки.
Чтобы повысить точность:

• Используйте штангенциркуль с тонкими губками — они лучше «входят» в узкие отверстия.
• Для отверстий меньше 5 мм лучше применять микрометр — штангенциркуль просто не даст достаточной точности.
• Если отверстие глухое (не сквозное), убедитесь, что губки не касаются дна — иначе замер будет заниженным.

Один из распространённых приёмов — измерение через два шарика одинакового диаметра (например, стальных шариков Ø5 мм). Шарики вставляются в отверстие, а штангенциркуль замеряет расстояние между их внешними поверхностями. Затем к этому значению прибавляется диаметр одного шарика — получается внутренний диаметр. Этот метод применяется, когда обычные губки не влезают или требуется высокая повторяемость.

Как измерить диаметр нестандартных форм: овальность, эксцентриситет, конусность

Не все детали — идеальные цилиндры. На практике часто встречаются:

• Овальные трубы — например, после гибки или из-за некачественного проката.
• Конические поверхности — как у некоторых фитингов или переходников.
• Эксцентричные валы — когда ось вращения не совпадает с геометрической осью.

Для таких случаев одного замера недостаточно. Нужна серия измерений:

Если вы работаете с трубой, которую гнули на станке, обязательно проверяйте овальность в месте изгиба — именно там чаще всего возникают деформации. Согласно СП 42-101-2003, допустимая овальность для водогазопроводных труб не должна превышать 1% от номинального диаметра. То есть для трубы Ø32 мм — максимум 0,32 мм. Превышение ведёт к снижению прочности и протечкам при монтаже.

Цифровой штангенциркуль: плюсы, минусы и как не ошибиться при чтении

Цифровые модели сегодня — лидер продаж. Их удобство очевидно: не нужно «угадывать» совпадение делений, можно обнулить показания в любом положении, быстро переключаться между мм и дюймами. Но есть и подводные камни.
Главные преимущества:

• Высокая скорость замеров — особенно при массовом контроле;
• Возможность работы в условиях плохой освещённости (подсветка экрана);
• Функция «ABS/INC» — абсолютные или относительные значения;
• Память измерений (у профессиональных моделей).

Риски и ошибки:

• Сбой из-за вибрации. При ударе или резком движении цифровой датчик может «сброситься». Всегда делайте контрольный замер после перемещения инструмента.
• Зависимость от батареек. Если батарейка села в процессе работы — показания пропадут. Всегда имейте запасную батарейку в кармане.
• Ошибка из-за неправильного обнуления. Например, вы обнулили при слегка приоткрытых губках — все последующие замеры будут занижены на эту величину. Перед обнулением всегда проверяйте, что губки плотно сомкнуты.
• Электромагнитные помехи** — вблизи сварочных аппаратов или мощных двигателей цифровой штангенциркуль может давать «плавающие» показания. В таких условиях лучше перейти на механический аналог.

Один практичный совет: если вы используете цифровой штангенциркуль для ответственных замеров (например, под заказ детали), запишите результат дважды — с интервалом в 10 секунд. Если значения различаются более чем на 0,02 мм — проверьте калибровку или переключитесь на нониусный вариант.

Таблица сравнения точности и областей применения разных типов штангенциркулей

Чтобы вы могли быстро выбрать инструмент под свою задачу — вот сводная таблица по ключевым параметрам:

Обратите внимание: для строительных работ (монтаж трубопроводов, каркасов, кровли) чаще всего хватает нониусного штангенциркуля с диапазоном 0–200 мм. Он не боится пыли, не сядет батарейка в самый неподходящий момент и легко выдерживает падения с высоты 1 метра. Цифровой же оправдан, если вы делаете точные расчёты для изготовления несущих элементов или работаете с алюминиевыми профилями, где допуски жёсткие (например, по ГОСТ 22233-2001 для фасадных систем).

Частые ошибки новичков и как их избежать

Даже опытные мастера иногда допускают типичные просчёты. Вот самые распространённые — и как с ними бороться:

• Измерение под углом. Губки не перпендикулярны оси детали → завышенный диаметр. Решение: используйте упор или прижмите деталь к плоской поверхности (стол, плиту), чтобы зафиксировать положение.
• Перетяжка губок. Особенно актуально для мягких материалов — медь, пластик, алюминий. Деформация даёт заниженный результат. Решение: прикладывайте усилие, пока не почувствуете лёгкое сопротивление, но не «скрип».
• Забыть про температурную компенсацию. Деталь нагрета — диаметр увеличен. Решение: выдерживайте деталь и инструмент в одном помещении не менее 15 минут перед замером. Для точных работ используйте термометр и поправочные коэффициенты (для стали — ~12·10⁻⁶ /°C).
• Считывание с неправильной шкалы. На нониусе принято смотреть не на «ближайшее» деление, а на то, которое точно совпадает. Решение: приглядитесь под углом 45° — так легче заметить совпадение. Или используйте лупу (есть в комплекте у некоторых моделей).
• Измерение по фаске или заусенцу. Особенно на торцах труб. Решение: сместите штангенциркуль на 2–3 мм внутрь, на ровный участок стенки. Либо зачистите торец напильником перед замером.

Ещё один лайфхак: если вы делаете серию одинаковых деталей, сделайте «эталонный» замер и зафиксируйте положение рамки стопорным винтом. Затем просто сравнивайте — подошла ли деталь под этот размер или нет. Так вы экономите время и снижаете вероятность ошибки.

Вывод: какой метод и инструмент выбрать в конкретной ситуации

Итак, вы теперь знаете: как измерить диаметр штангенциркулем — не «как попало», а по правилам, которые гарантируют точность. Выбор метода зависит от трёх факторов: требуемой точности, условий работы и типа детали.
Если вам нужно быстро проверить трубу Ø50 мм на стройплощадке — берите нониусный штангенциркуль 0–150 мм, очистите губки, проверьте ноль, замерьте перпендикулярно — и готово. Погрешность будет в пределах ±0,1 мм, что для монтажа трубопровода вполне достаточно.
Если вы изготавливаете деталь для станка с ЧПУ и допуск ±0,02 мм — тогда только цифровой или индикаторный штангенциркуль, калиброванный перед работой, в термостабильных условиях, с двукратной проверкой каждого замера.
А если речь идёт о внутреннем диаметре глухого отверстия Ø8 мм — лучше использовать микрометр или специальный нутромер. Штангенциркуль здесь даст слишком большую погрешность.
Помните: инструмент — это лишь часть успеха. Главное — ваша внимательность, понимание физики процесса и уважение к деталям. Даже самый дорогой штангенциркуль не спасёт от ошибки, если вы не проверите ноль или измерите под углом.
Компания Krasagrostroy предлагает широкий ассортимент кровельных материалов, сэндвич-панелей и фасадных систем — всё с точными геометрическими параметрами, подтвержденными сертификатами. Мы знаем, как важна точность при монтаже: ведь от правильного подбора профиля, толщины и диаметра крепежа зависит не только внешний вид здания, но и его долговечность. У нас вы найдёте решения для любых задач — от промышленных ангаров до жилых домов, с гарантией соответствия ГОСТ и оперативной доставкой по всей России.

Часто задаваемые вопросы

Можно ли измерить диаметр штангенциркулем через отверстие в детали, если доступ ограничен?
Да, но с ограничениями. Если отверстие сквозное и достаточно большое (минимум в 1,5 раза шире губок), можно ввести внутренние губки и замерить. Если доступ очень ограничен — используйте нутромер или измерительные шарики с линейкой. Штангенциркуль в таких случаях даёт большую погрешность из-за невозможности выставить перпендикуляр.
Почему при измерении одной и той же трубы штангенциркуль показывает разные значения?
Это говорит о неоднородности детали: овальность, конусность или местные деформации. Также возможна ошибка из-за перекоса инструмента или неплотного прижатия губок. Сделайте 3–4 замера под разными углами и возьмите среднее. Если разброс более 0,1 мм — деталь не соответствует требованиям ГОСТ.
Как проверить, не «разболтался» ли штангенциркуль?
Закройте губки и покачайте рамку в стороны — если есть люфт, значит, износ направляющих. Также сделайте 5 замеров одной детали подряд: если показания скачут более чем на 0,02 мм — инструмент требует ремонта или замены. Профессиональные штангенциркули имеют регулировочные винты для устранения люфта.
Можно ли измерять диаметр резьбы штангенциркулем?
Только приближённо — по наружному диаметру (для метрической резьбы M10 это будет около 10 мм). Но для точного определения шага и профиля нужен резьбомер или микрометр с резьбовыми наконечниками. Штангенциркуль не покажет, например, износ резьбы по среднему диаметру — а именно он критичен для герметичности соединений.

Типичные ошибки при измерении и как их избежать

• Ошибка: измерение на грязной поверхности
  Последствие: погрешность до 0,05 мм из-за частиц между губками и деталью.
  Как избежать: всегда протирайте губки и место замера спиртом или уайт-спиритом перед работой.
• Ошибка: игнорирование температуры
  Последствие: при ΔT = 10°C диаметр стали изменится на 0,012 мм/мм — для трубы Ø100 мм это уже 1,2 мм!
  Как избежать: выдерживайте деталь и инструмент в одном помещении не менее 15 минут. Для точных работ используйте термокамеру.
• Ошибка: использование внутренних губок для наружного диаметра
  Последствие: результат будет завышен на толщину самих губок (обычно 1,5–2 мм).
  Как избежать: запомните: внешние губки — спереди, внутренние — сверху. Делайте пробный замер по эталону.
• Ошибка: не фиксировать рамку перед чтением
  Последствие: при переносе инструмента рамка сдвигается — показания «плывут».
  Как избежать: на моделях со стопорным винтом — всегда подтягивайте его после установки размера.

Итог: точность — это не случайность, а система

Измерение диаметра штангенциркулем — простая операция на первый взгляд, но за ней стоит целая цепочка действий, где каждое звено влияет на результат. От чистоты губок до угла приложения, от температуры до типа инструмента — всё взаимосвязано. Главное, что нужно усвоить: **точность достигается не дорогим инструментом, а правильной методикой**. Даже бюджетный нониусный штангенциркуль даст отличный результат, если вы будете соблюдать базовые правила — проверка нуля, перпендикулярность, плавное прижатие, многократный контроль.
В строительстве, где ошибки в пару десятых миллиметра могут привести к перекосу каркаса, негерметичности стыков или браку в производстве, такие навыки — не «надо знать», а «должны быть на автомате**. Практикуйтесь: возьмите три детали разного диаметра, замерьте их по 5 раз каждую — и сравните результаты. Со временем вы научитесь «чувствовать» инструмент, как плотник чувствует рубанок.
